星球大战主题卢克斯光剑握持结构设计

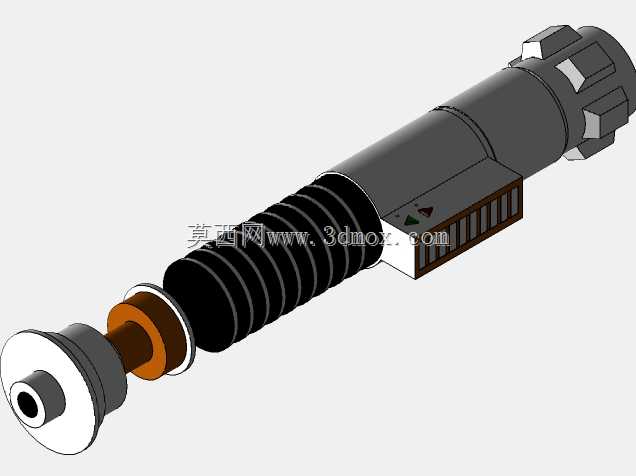

这款光剑结构设计面向影视道具制作、主题周边开发以及科幻场景搭建场景，可作为线下主题展陈道具、cosplay活动手持装备、收藏级周边产品的结构原型使用，区别于常规发光玩具，其结构设计完全参照影视设定中的握持手感与部件比例做工程化还原，兼顾静态展示的细节还原度与手持使用的结构可靠性。从功能特性来看，整体结构分为握持段、调节段、刃口连接段三个核心部分，握持段采用多道环形防滑棱设计，棱边做R0.8的圆角过渡，既还原原作的纹理细节，也能保证手持时的摩擦力，避免长时间握持出现滑脱问题；调节段表面设置多组凸起式调节块，对应原作中的功率调节、模式切换按键位置，结构上做了内嵌式限位，避免凸起部位受外力碰撞发生断裂；刃口连接段采用阶梯轴式配合结构，预留了发光模组的穿线孔位，连接端面做止口设计，保证后续加装发光刃体时的同轴度，避免出现刃体歪斜的问题。设计过程中优先考虑手持场景的人机工程边界，整体握持直径控制在38mm，符合成年人手掌握持的舒适尺寸范围，整体长度控制在280mm左右，重心落在握持段靠前15mm位置，手持时不会出现头重脚轻的晃动感，长时间握持也不易产生疲劳。安装边界方面，所有部件的配合公差按照IT7级精度设计，相邻部件的配合面预留0.1mm的胶装间隙，既可以满足3D打印制作的公差容错，也能适配注塑量产的装配要求，外壳的分模线全部设置在部件棱边位置，避免后续表面处理时出现明显的合模痕迹。结构内部预留直径12mm的通腔，可容纳常规的18650供电模组、驱动电路板以及发光灯组，腔体内壁设置两道限位筋，用于固定内部电路板，避免晃动产生异响；尾部的端盖采用螺纹旋合结构，螺纹规格为M36×1.5，旋合长度8mm，端盖内侧预留电池弹簧的安装位，可实现快速更换电池的功能，不需要拆解整体结构。针对展陈场景的使用需求，底部连接段预留了标准1/4英寸的螺孔，可直接适配常规的展示支架，不需要额外加装转接件，放置在展柜中时可保持稳定的倾斜展示角度，突出整体的结构细节。
