自动攻丝加工设备三维结构设计

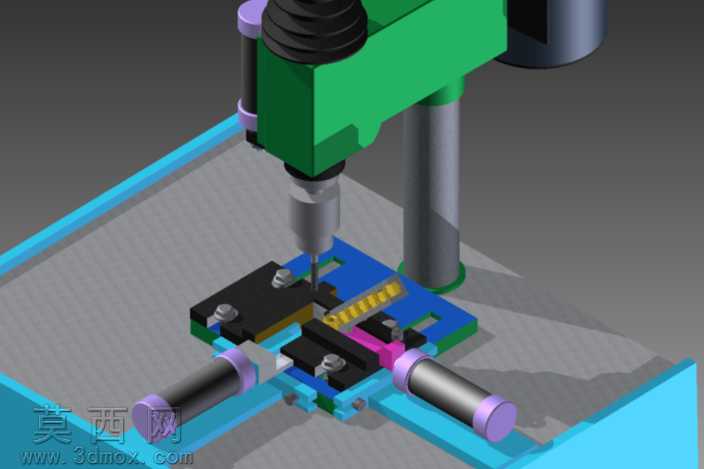

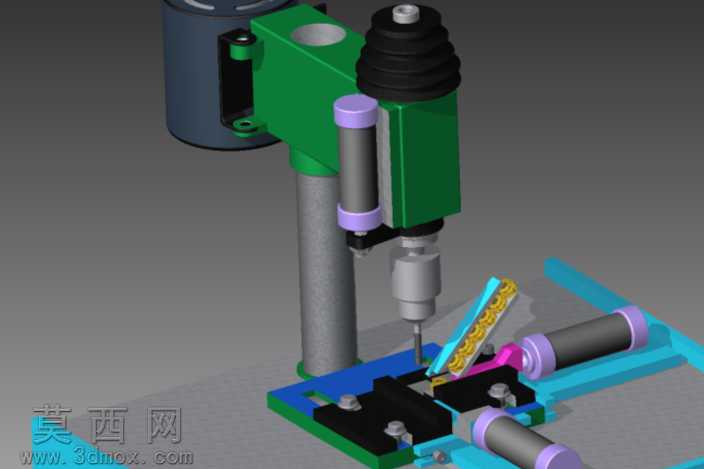

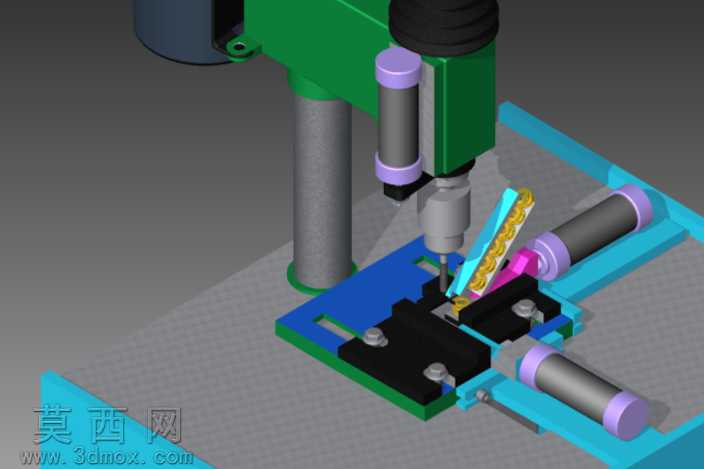

本模型为自动化螺纹加工专用的自动攻丝设备，整体采用三维参数化建模完成，完整还原了设备的执行端、装夹定位端、进给导向结构与支撑基座的全部细节。建模过程中对各零部件的装配约束做了精准定义，确保活动部件的运动行程与实际工况完全匹配：攻丝主轴部分做了同轴度约束，可模拟垂直方向的进给与回转复合运动，主轴外侧的防护套、连接端的缓冲结构都做了实体建模，还原了实际设备的防撞与防尘设计。工件装夹区域采用双侧对称的气动夹紧模组设计，建模时对夹块的定位槽、锁紧螺栓的安装位、气缸推杆的连接结构都做了细节还原，夹块上的防滑齿纹、定位基准面的公差预留结构都通过特征建模完整呈现，可直接用于装配干涉校验。设备的导向支撑结构采用双立柱导向设计，立柱与基座的连接法兰、导向轴套的耐磨层结构都做了分层材质区分，渲染时给金属结构件赋予了磨砂钢材材质，夹紧模组的操作手柄做了阳极氧化铝合金的质感处理，工作台面赋予了耐磨防滑的工业层压板材质，基座的防护边框做了亮蓝色烤漆材质区分，整体渲染效果贴合工业设备的真实视觉表现。设计思路围绕小尺寸零件的批量自动攻丝工况展开，将工件的上料定位、夹紧固定、攻丝进给、退刀复位的全流程动作集成在同一工作台面，双侧夹紧结构可兼容不同宽度的条形工件，主轴的进给行程可通过参数调整适配不同深度的螺纹加工需求，模型中各活动部件未做冗余的结构简化，所有连接位、安装位都保留了实际的装配间隙，可直接用于后续的工程图导出、运动仿真模拟以及非标设备的方案评审参考，完整呈现了小型自动化攻丝设备的结构逻辑与功能布局。
