三叶结构带轴承指尖解压旋转玩具

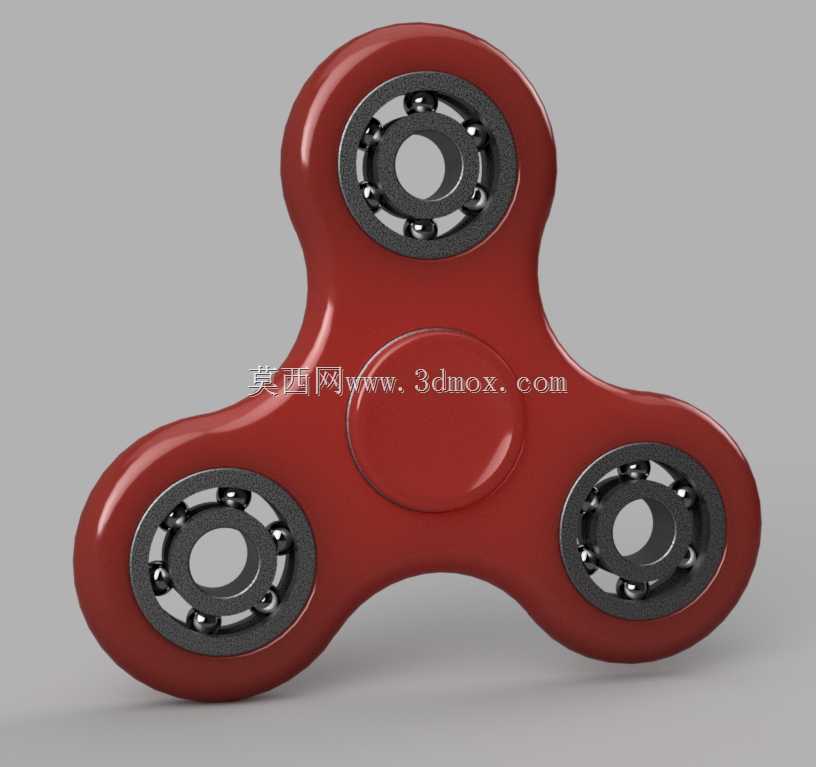

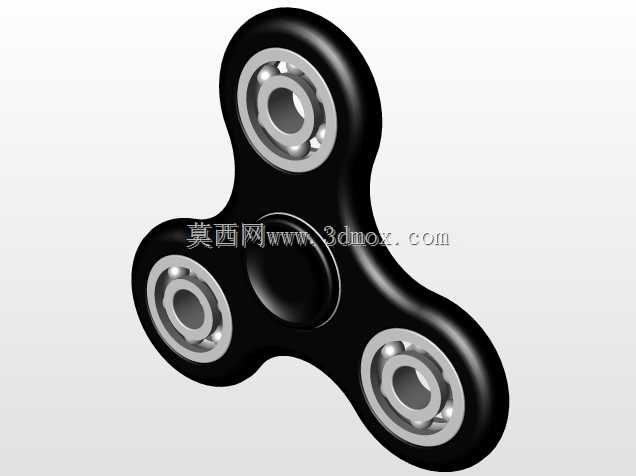

这款三叶式旋转解压物件，核心采用四轴承布局实现稳定长时旋转，日常可放置于办公桌面、车间操作休息区，供人员在工作间隙舒缓手部紧张感，也可作为机械结构教学的简易演示载体，直观展示轴承滚动摩擦降低转动阻力的原理。从结构设计逻辑来看，主体采用三叶对称布局，三个外伸臂端各嵌入一套标准深沟球轴承，中心位置设置一套主承载轴承，整套旋转组件的受力通过中心轴承传递到握持基座，三个端部轴承既作为配重块提升转动惯量延长旋转时长，也可作为独立的旋转把玩结构，实现多维度的交互体验。外形上整体采用圆润弧面过渡，所有边角均做R角处理，避免握持时刮蹭手部，三叶的外轮廓做等距偏心设计，转动时可形成流畅的视觉环形轨迹，握持部分的中心盖做微凸弧面，贴合指腹按压的触感，长时间握持不会产生硌手的不适感。安装边界方面，中心轴承与主体框架采用过盈配合设计，端部轴承与臂端安装孔的配合公差控制在H7/k6区间，既保证装配后无松旷，也便于后期更换磨损的轴承部件，整体最大旋转外径控制在75mm范围内，中心握持区域直径18mm，适配绝大多数成年人的两指握持尺寸，整体厚度12mm，可轻松放入上衣口袋或工具包侧袋携带。从实际使用场景出发，这类结构除了作为休闲解压物件，其对称旋转的结构逻辑也可给小型旋转展示台、低转速离心机构的设计提供参考，配重与轴承的匹配思路可迁移到小型手动旋转工装的设计中，通过调整端部配重块的重量与中心轴承的预紧力，即可适配不同转速、不同旋转时长的使用需求。建模过程中需重点关注轴承安装位的同轴度要求，三个端部轴承的安装孔中心需处于同一分度圆上，中心轴承孔的轴线需与分度圆平面保持垂直，否则转动时会出现偏摆抖动，不仅影响旋转时长，还会产生额外的异响与磨损。主体框架的壁厚做均匀化处理，避免注塑成型时出现缩痕影响外观与结构强度，轴承安装位周边做局部加厚，承受轴承压装时的装配应力，防止长期使用后安装孔出现开裂变形。
