迷你彩色拼装摩天轮结构设计作品

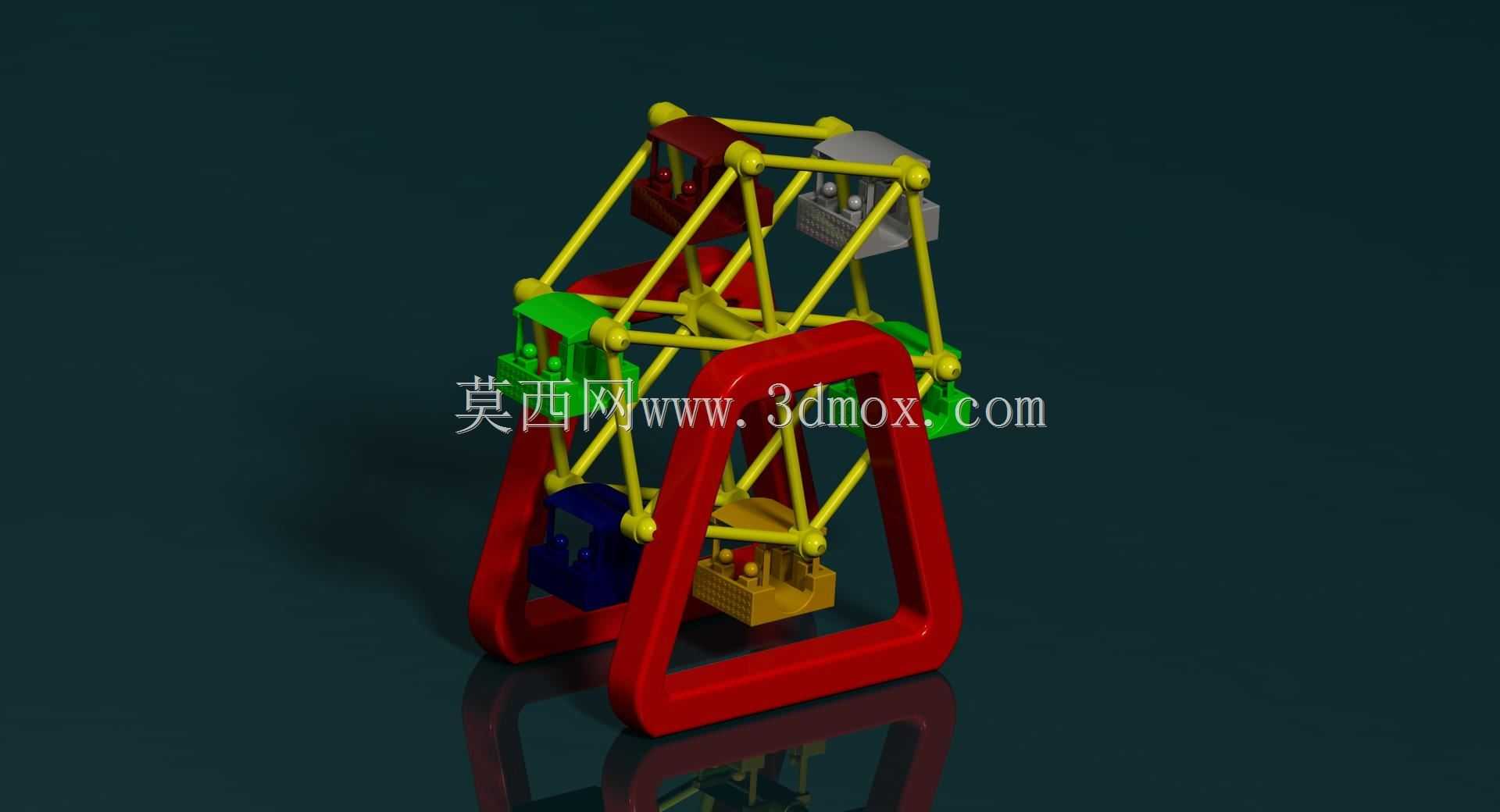

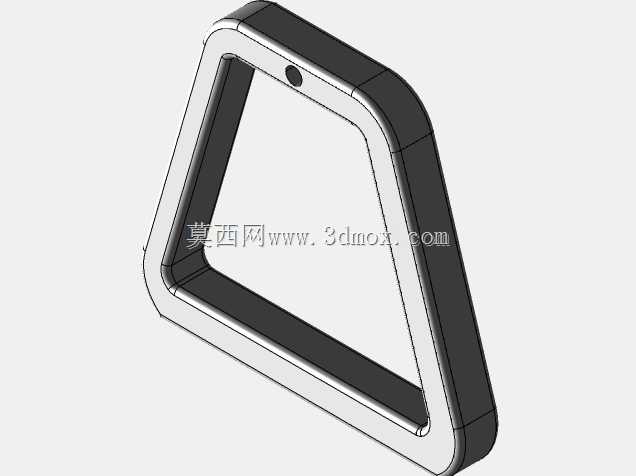

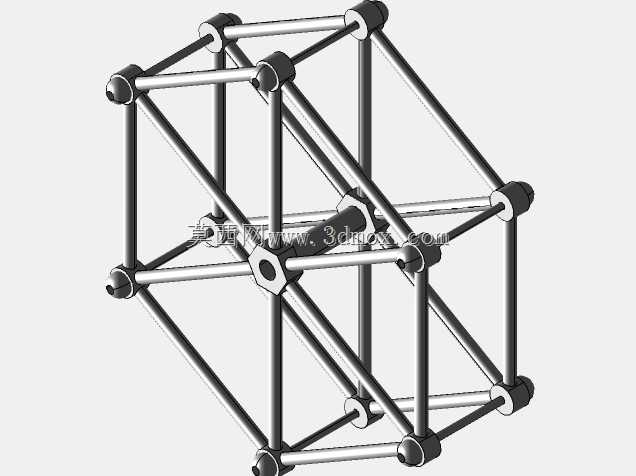

这款小型摩天轮结构，可应用于科教演示场景、桌面创意摆件制作以及小型游乐设施原型验证环节，其核心用途是直观展示轮盘类回转游乐设备的传动逻辑与桁架受力特性，也可作为机械结构课程的具象教学载体，帮助学习者理解空间桁架排布、回转副配合以及多舱体同步回转的实现方式。从功能特性来看，该结构采用分体式座舱设计，每个座舱通过独立回转副与轮盘辐条连接，可在轮盘转动过程中依靠自重保持竖直姿态，避免座舱随轮盘翻转；轮盘主体采用空间桁架结构，通过多根杆件的交叉排布分散轮盘转动时的径向与切向载荷，在保证整体结构刚度的同时尽可能降低自重；底部支撑采用双支腿闭合框架结构，支撑腿底部形成稳定的三角形支撑边界，可有效抵消轮盘转动时产生的倾覆力矩，无需额外固定即可放置在水平台面上平稳运行。设计过程中，首先确定轮盘的回转直径与支撑结构的高度比例，将支撑框架的顶部铰接点设置在轮盘中心偏下位置，降低整体结构的重心高度，提升放置稳定性；辐条采用对称式放射排布，每根辐条的连接节点都做了圆角过渡处理，避免应力集中导致的杆件变形；座舱与辐条的连接采用间隙配合的销轴结构，保证座舱可灵活转动的同时不会出现过大的窜动间隙，每个座舱的重量经过配平，确保轮盘在任意角度停留时都不会出现偏载卡滞的情况。外形尺寸方面，整体结构的长宽高比例控制在1:0.8:1.2区间，底部支撑的横向跨度达到轮盘直径的0.6倍，安装时仅需放置在水平硬质平面上即可，无需额外打螺栓固定，支撑腿底部预留有防滑垫安装槽，可粘贴橡胶垫进一步提升运行时的稳定性；轮盘与支撑框架的铰接处采用滑动摩擦配合，预留有0.2mm的配合间隙，既保证转动顺畅，又不会出现轮盘径向晃动的问题。在结构细节处理上，轮盘外圈的环形杆件采用分段拼接设计，每段杆件的长度一致，可通过标准连接件快速组装，降低加工与装配难度；支撑框架的杆件采用等截面型材设计，所有连接节点都采用共节点设计，避免出现悬臂结构导致的局部应力过大；座舱的外形采用简化的封闭舱体设计，在保证视觉辨识度的同时尽可能降低风阻，即使在有轻微空气流动的环境下也不会影响轮盘的平稳转动。
