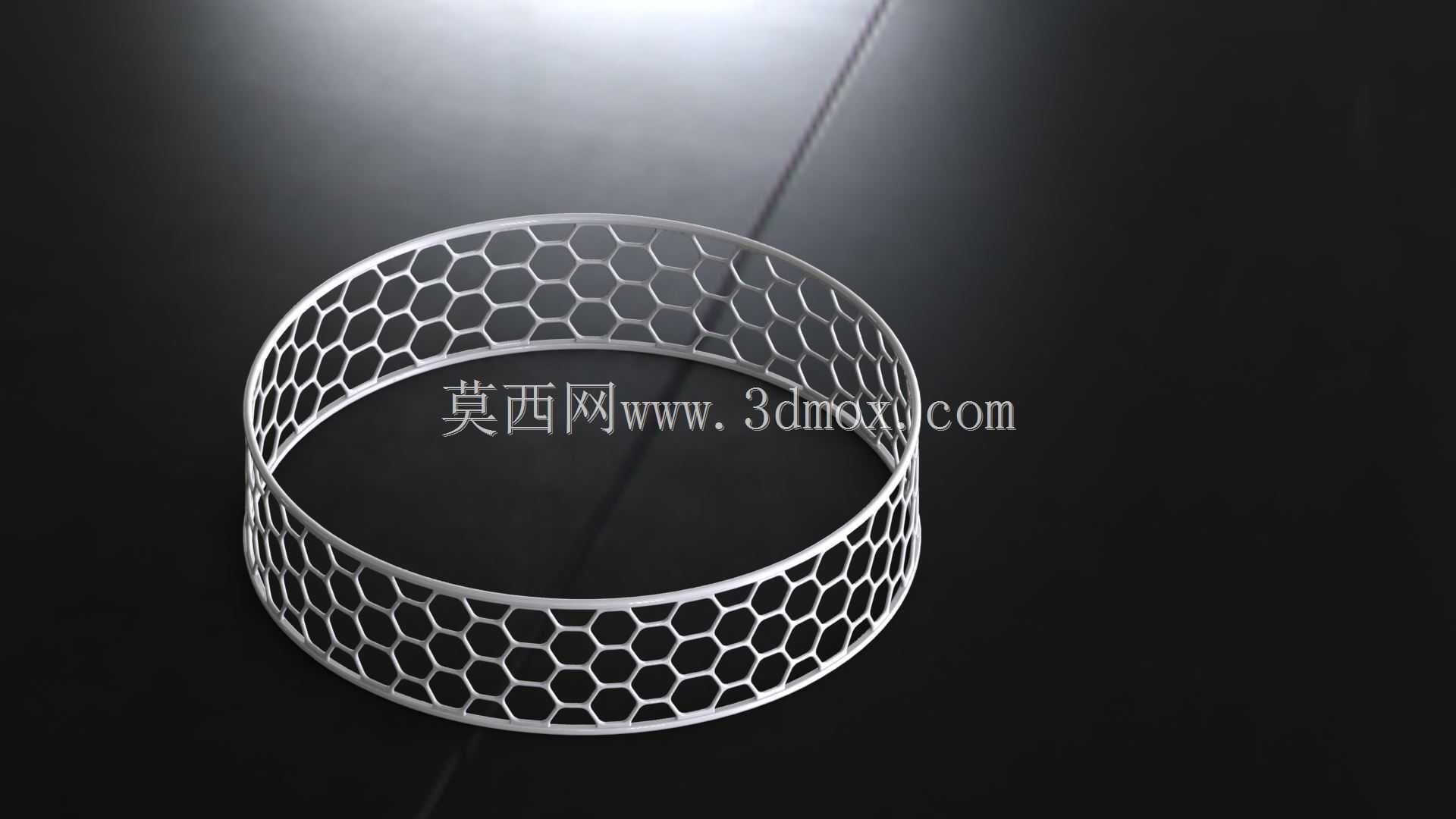

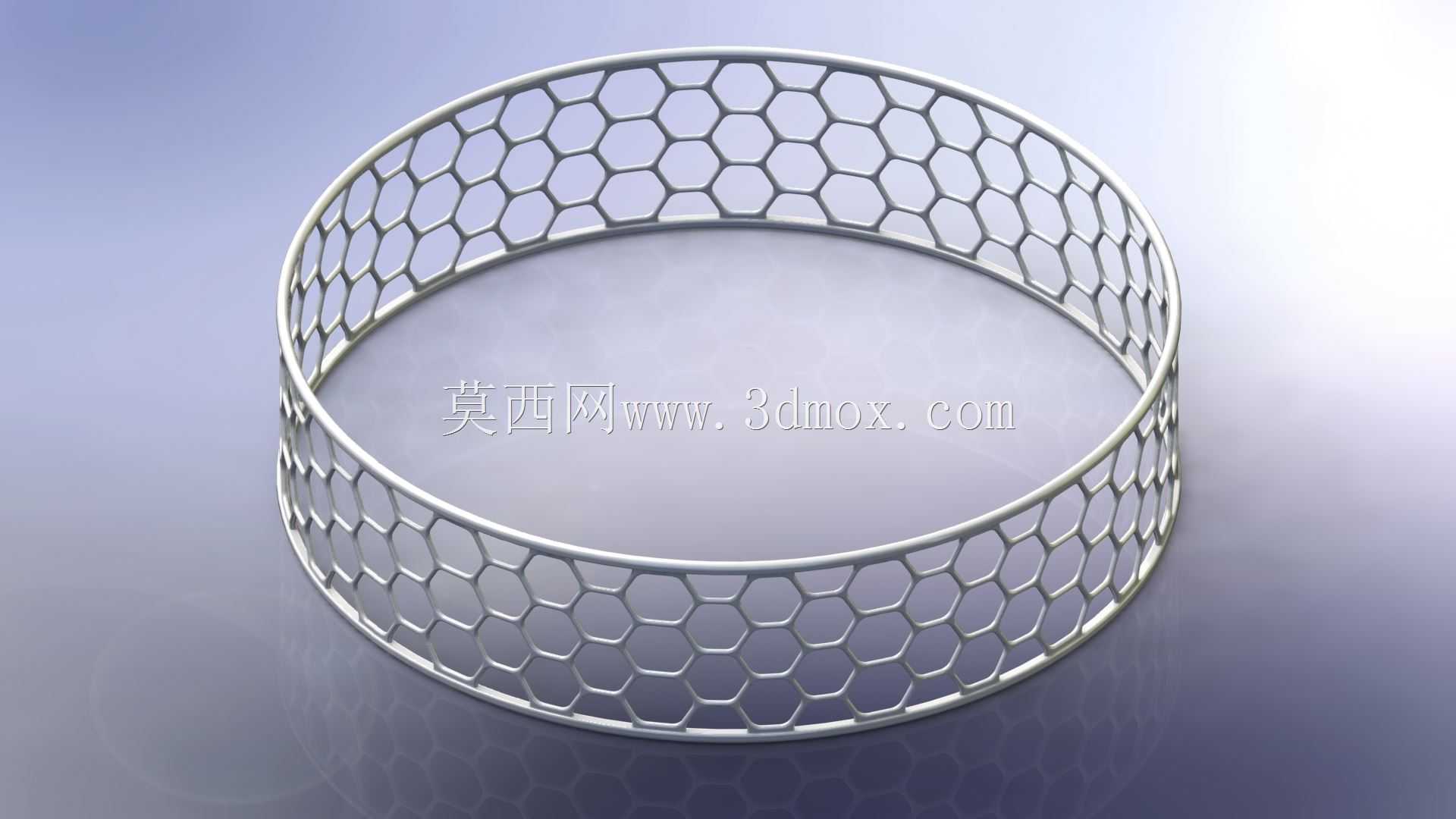

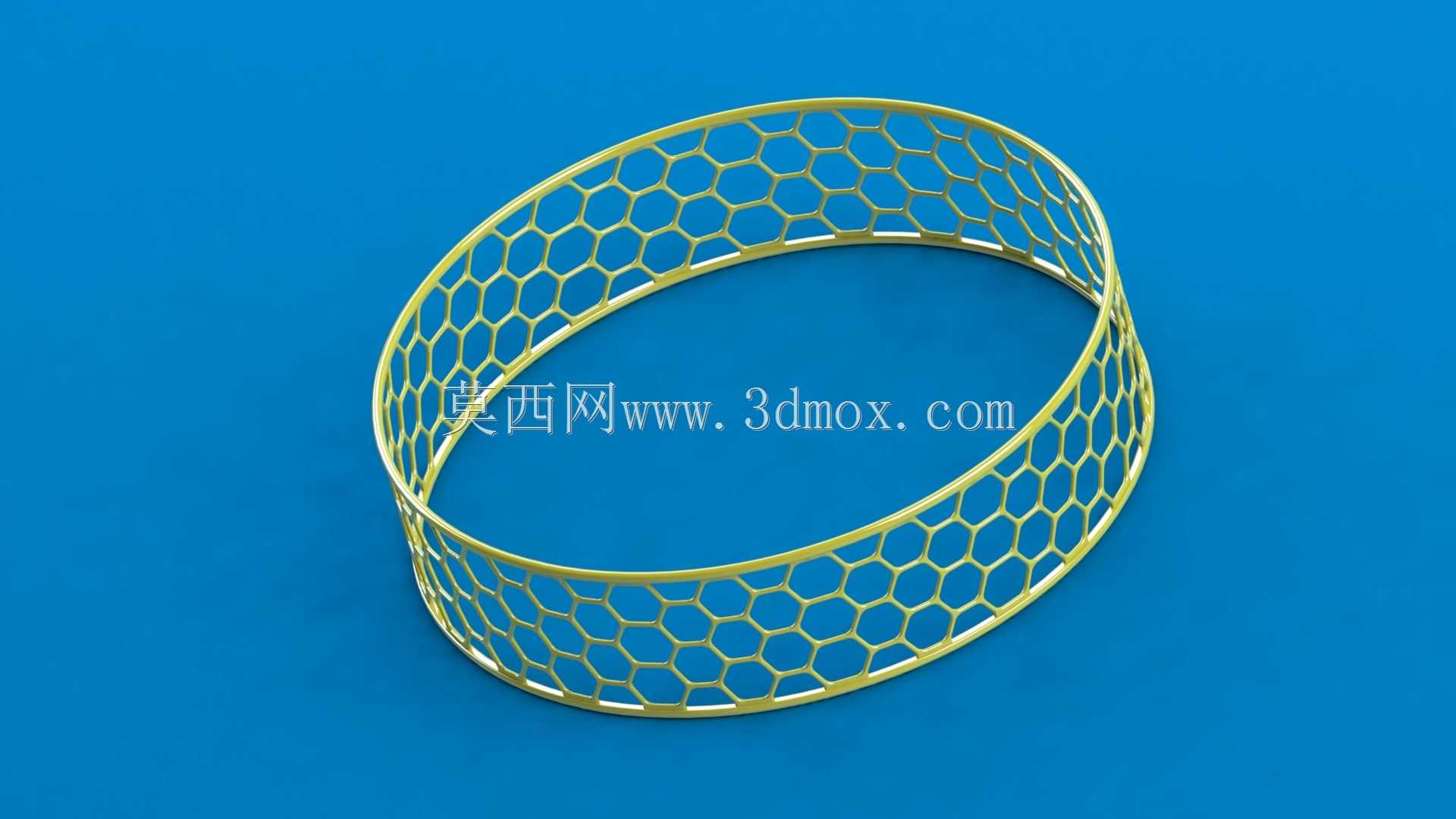

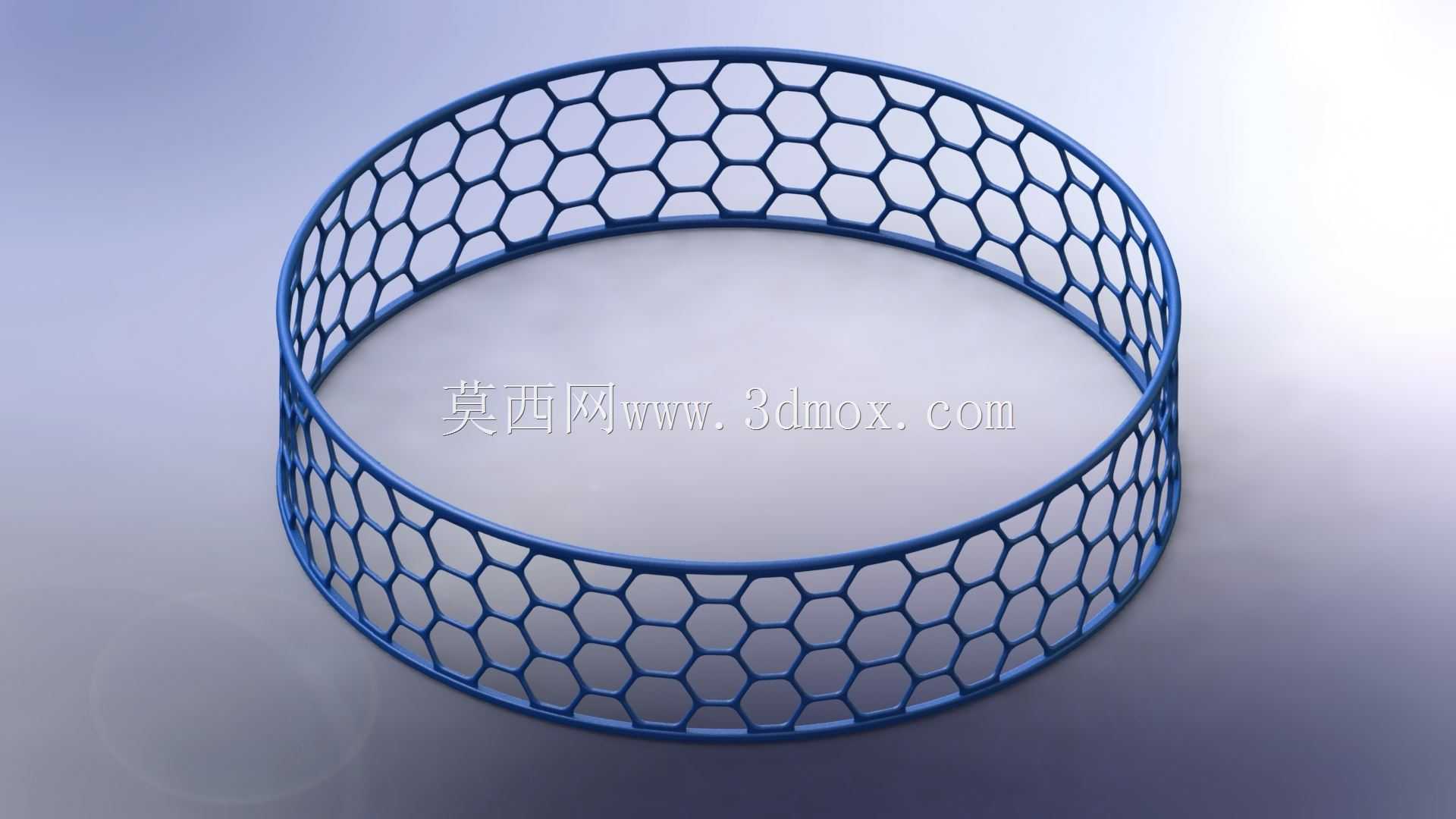

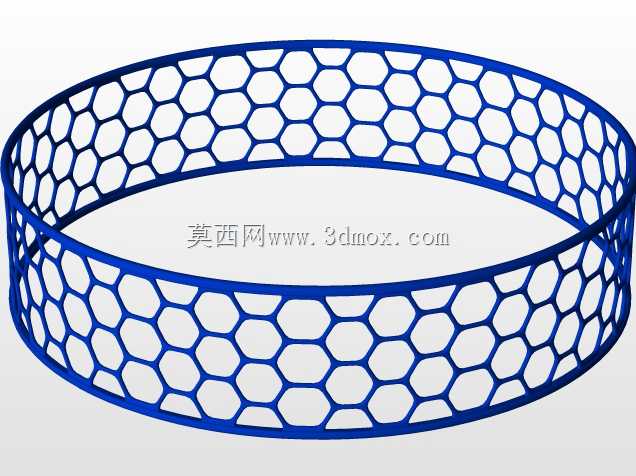

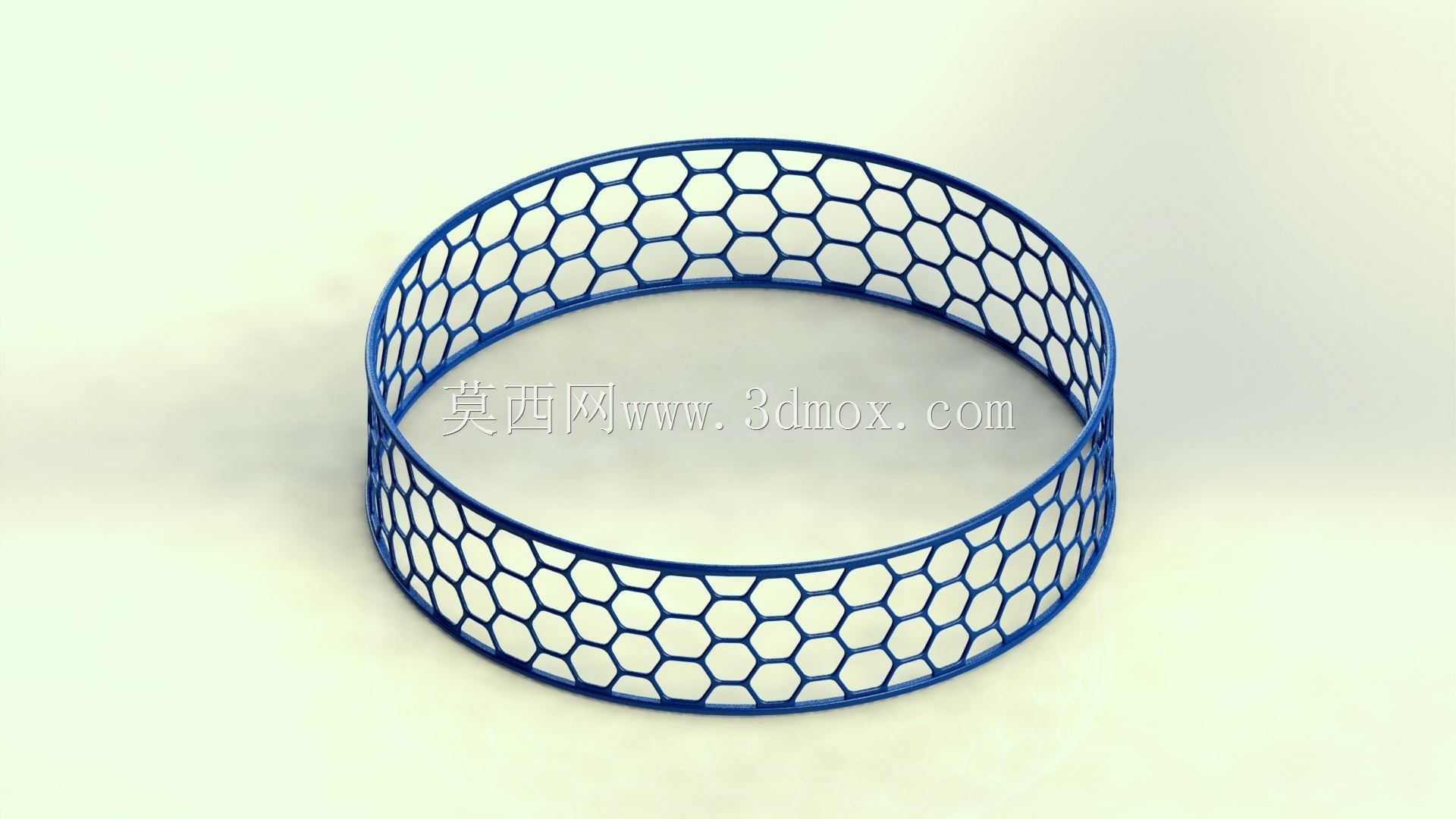

蜂窝镂空环形六角网格结构件

　　这类蜂窝镂空环形构件，常应用在流体整流、设备防护、筛分过滤以及轻量化支撑场景中，比如通风管路的整流段、旋转设备的外侧防护圈、颗粒物料筛分的筒状筛网骨架，或是需要兼顾通透率与结构强度的轻量化承托环。从功能特性来看，连续排布的正六角网孔是天然的力学优化结构，相同耗材下的抗形变能力远高于方形、圆形开孔的环形件，网孔均匀分布能让流体通过时的紊流概率大幅降低，做防护使用时不会出现局部应力集中导致的断裂问题，做筛分时网孔边缘无锐角死角，不易卡滞物料。

　　设计过程中先构建平面状态的六角网格阵列，要提前核算单孔的对边尺寸、筋条宽度与整体环高的匹配关系，筋条过窄会导致环形弯曲后局部刚度不足，筋条过宽则会降低通透率、增加不必要的重量，平面网格的长度要精准匹配最终环形的中径周长，避免弯曲对接时出现网孔错位、筋条拼接不齐的问题。之后通过弯曲特征将平面网格卷绕为正圆环，要注意弯曲半径的设定不能过小，否则六角网孔靠近弯曲内侧的筋条会出现过度挤压变形，外侧筋条则会被过度拉伸导致壁厚减薄，实际建模时要预留弯曲回弹的补偿量，保证最终成型的圆环圆度符合装配要求。

　　从安装边界来看，这类环形构件的轴向高度、内外径尺寸要适配安装位的卡槽尺寸，上下端面要保证平面度，避免安装后出现倾斜导致与相邻部件发生剐蹭，网孔的排布要沿环向均匀对称，旋转工况下不会出现动平衡偏差。如果用于流体接触场景，筋条的边缘要做微小的圆角处理，减少流体冲刷带来的应力腐蚀，长期使用也不会出现筋条断裂掉屑的问题。整个结构没有额外的拼接焊缝，一体成型的结构整体性更好，能适应一定幅度的温度形变，不会因为热胀冷缩出现拼接处开裂的情况。
