开放式车轮竞速赛车整车结构三维设计

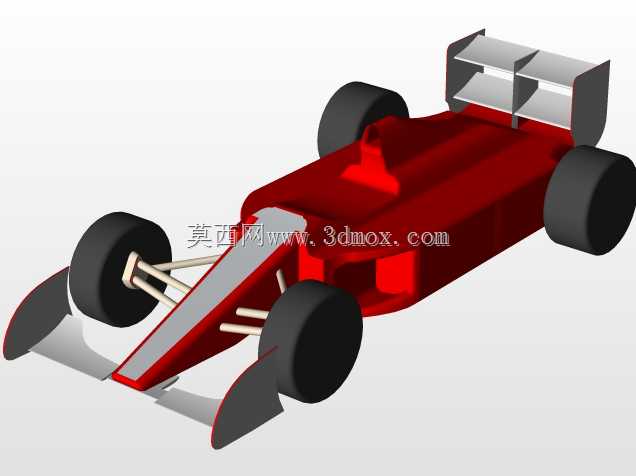

该模型还原了开放式车轮竞速赛车的完整机械结构，这类车型主要应用于场地竞速赛事、高校方程式赛车教学研发、车辆动力学仿真验证场景，也可作为民用跑车空气动力学设计的参考原型。从结构设计逻辑来看，模型优先还原了竞速场景下的核心功能需求：外露式车轮搭配双叉臂式前悬挂结构，转向拉杆与悬挂摆臂的安装点位完全按照真实赛车的受力边界设置，预留了足够的转向行程与减震器安装空间，能够直接适配后续的运动学仿真分析，验证不同载荷下的车轮定位参数变化。车身主体采用低风阻楔形设计，车头前翼、车尾尾翼的曲面造型经过流线型优化，前翼的导流结构可将行驶气流导向车轮外侧与车身底部，减少轮胎转动带来的乱流影响，尾翼采用双层翼片结构，可在高速行驶时提供足够的下压力，提升轮胎抓地极限。车身中部预留了动力总成与驾驶舱的安装空间，侧部的导流槽可将气流导向后方散热区域，满足动力单元的散热需求。从安装边界来看，整车的轮距、轴距比例符合入门级方程式赛车的尺寸规范，车轮与轮拱、悬挂摆臂与车身覆盖件之间预留了足够的跳动间隙，避免极限工况下出现结构干涉；车身覆盖件的分块逻辑参考了真实赛车的快拆设计，各覆盖件与内部车架的连接点位清晰，可直接用于后续的装配工艺设计。在建模过程中，所有结构件的壁厚、连接筋位置都按照轻量化设计原则设置，在保证结构刚度的前提下尽可能降低整车重量，匹配竞速场景下的动力性能需求；前后翼的安装支架、悬挂的连接铰点都做了结构加强处理，对应高速行驶下的气动载荷与路面冲击载荷的受力要求。该模型可直接用于车辆工程专业的教学演示，帮助学习者理解竞速赛车的整体布局、空气动力学设计逻辑与底盘悬挂的工作原理，也可作为赛事车队研发初期的方案验证原型，快速调整车身比例、翼片角度等参数，对比不同设计方案的性能差异。
