缝纫纺织用花边式丝线绕线轴结构

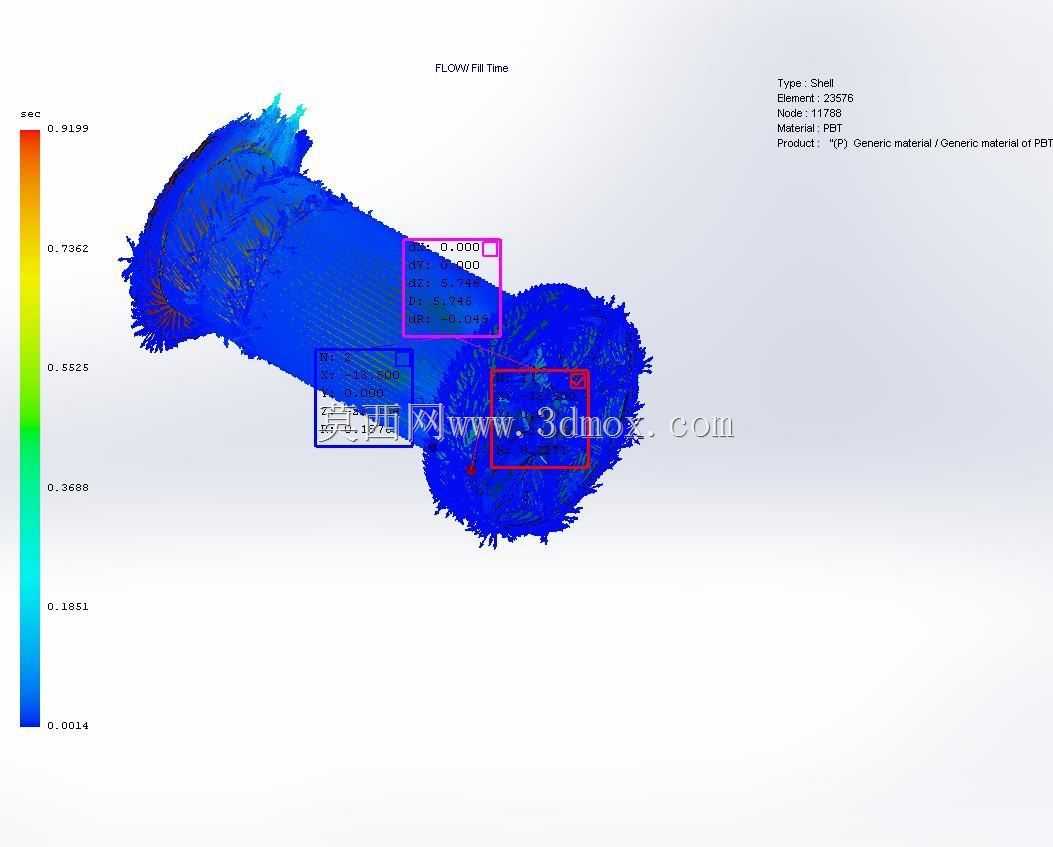

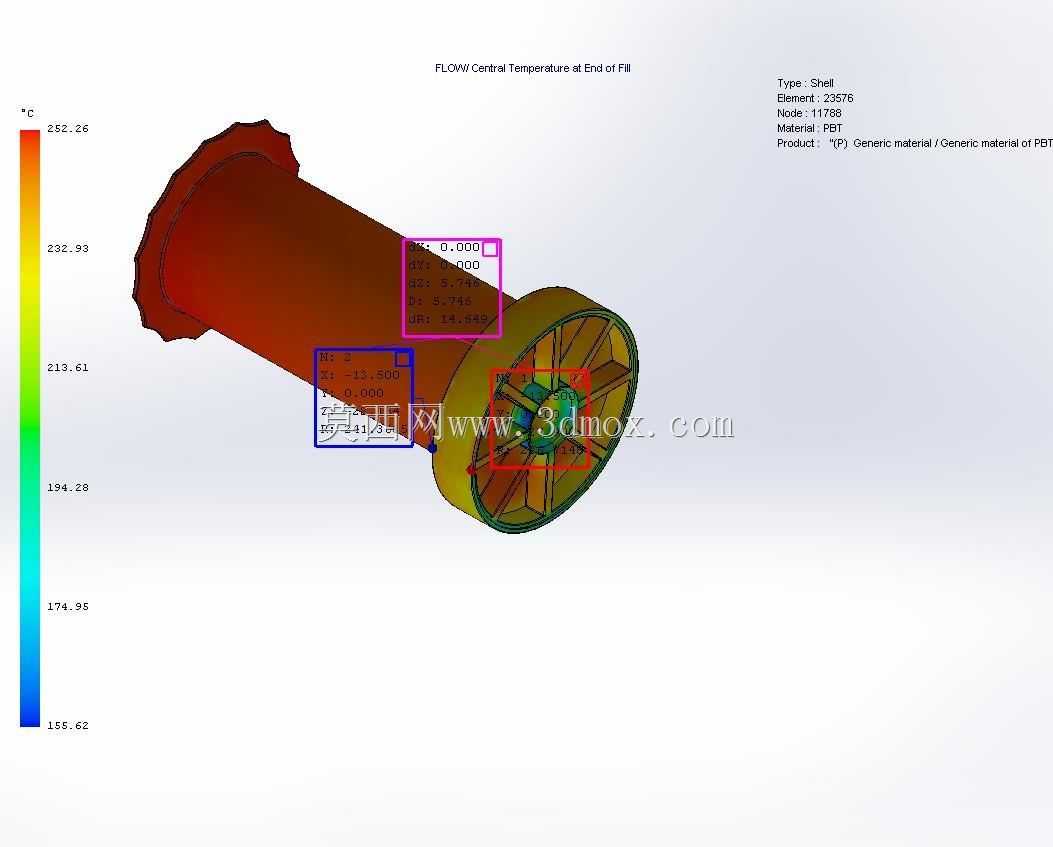

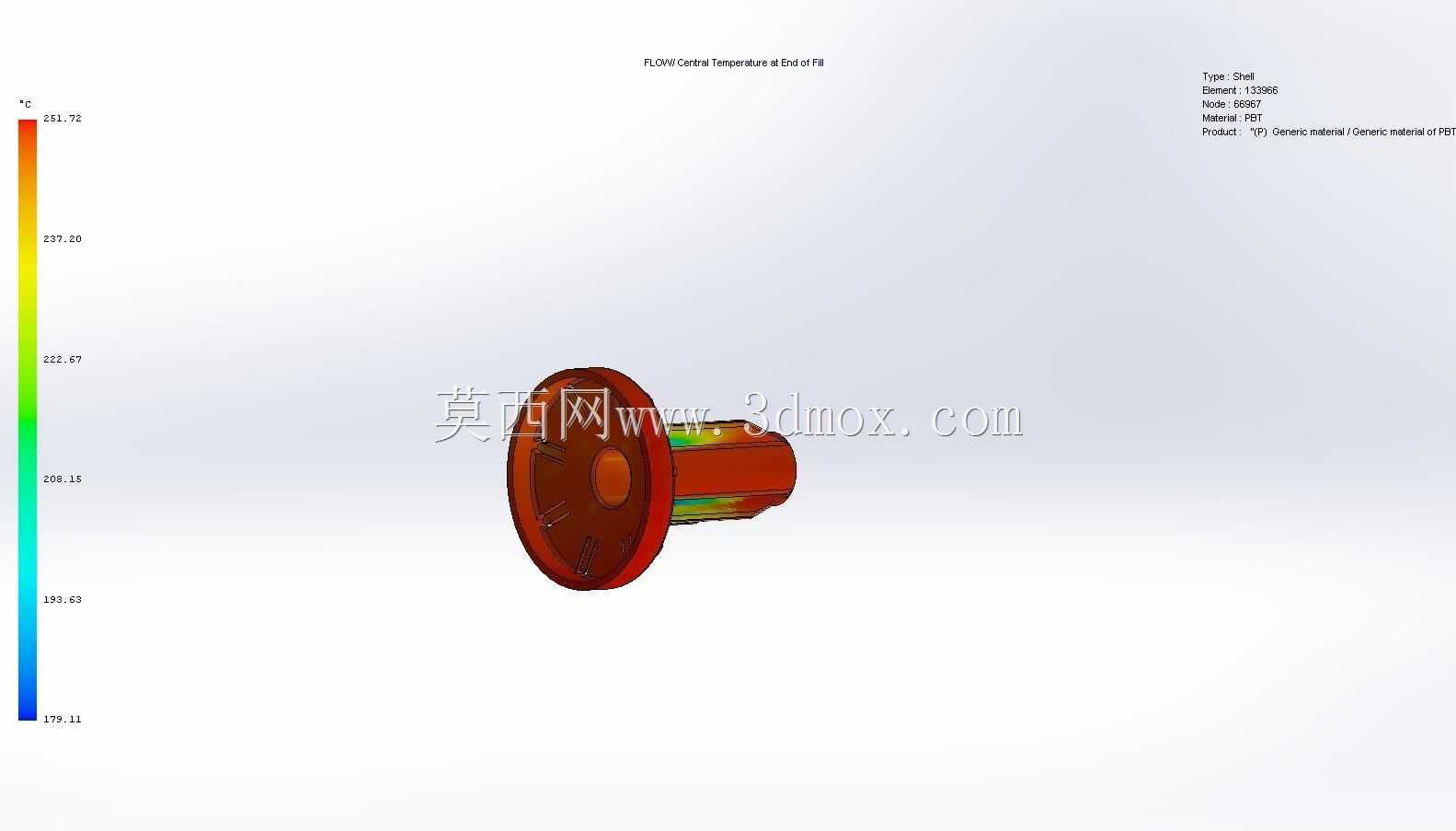

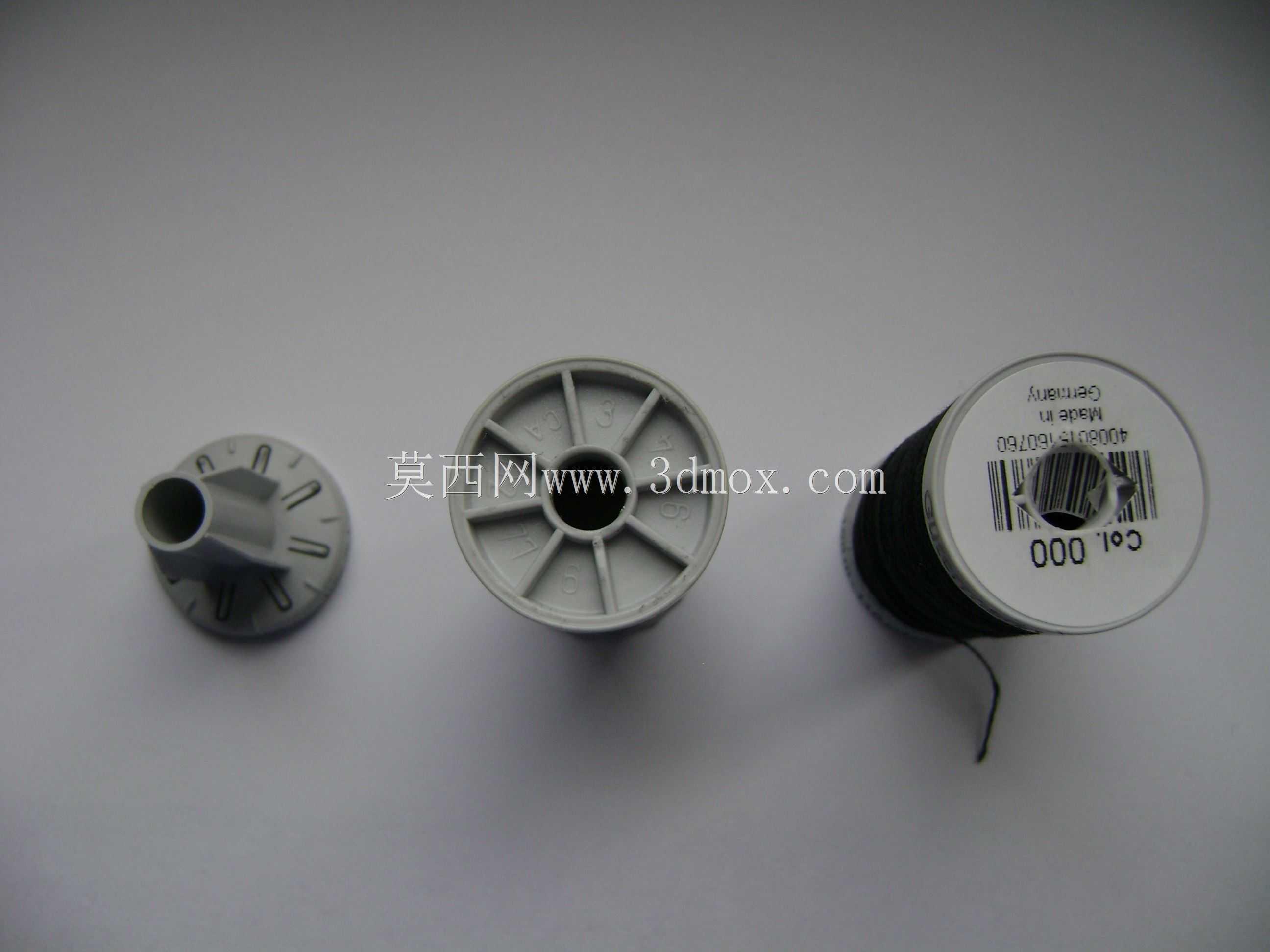

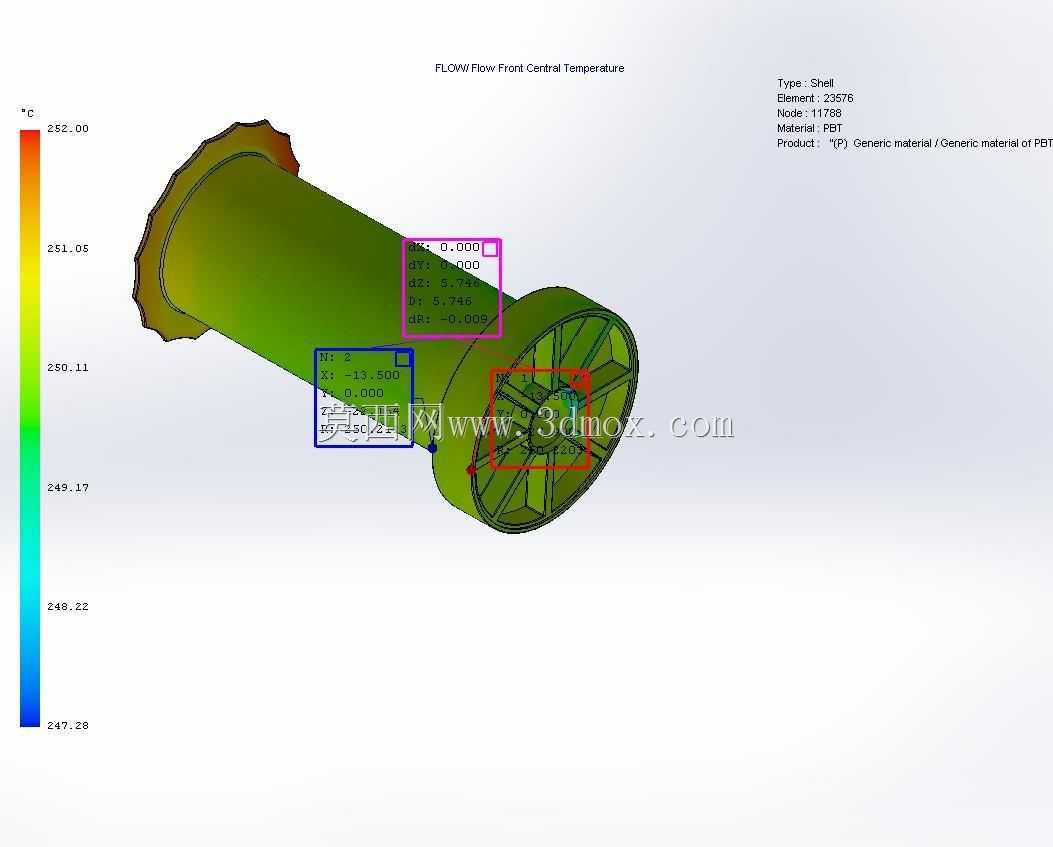

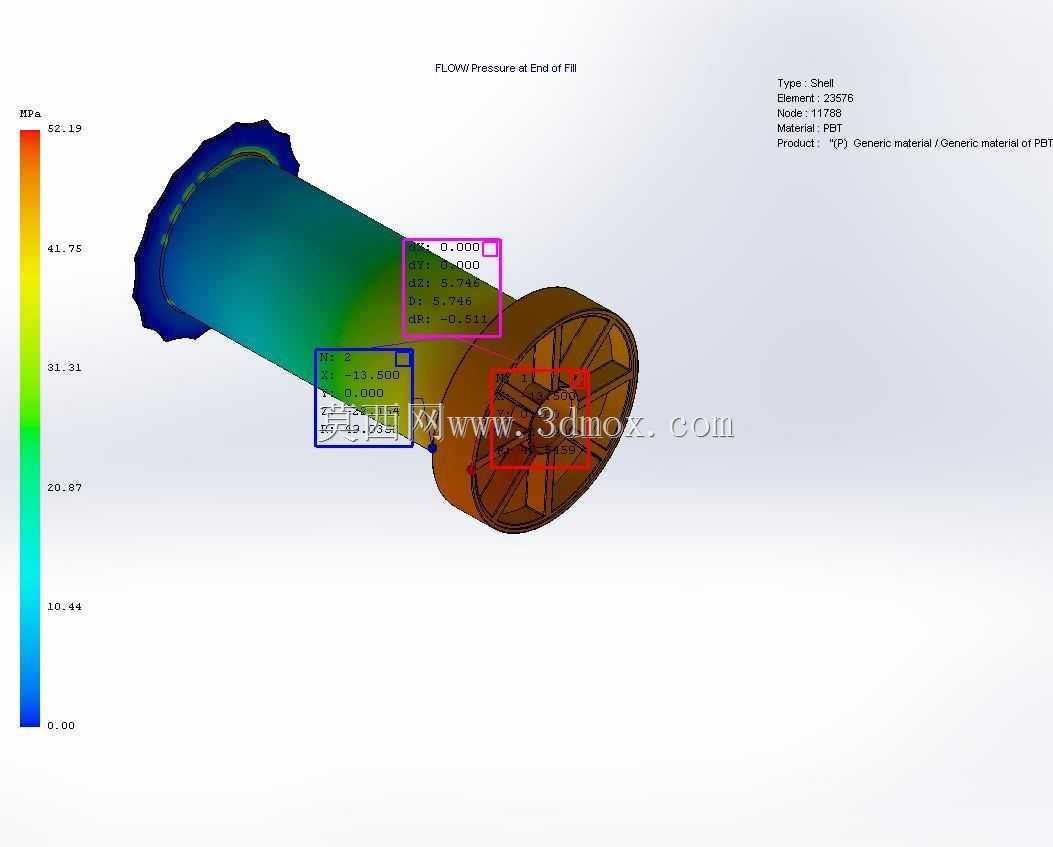

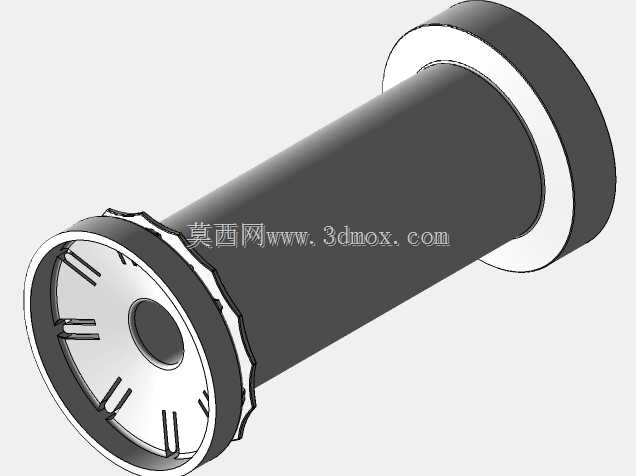

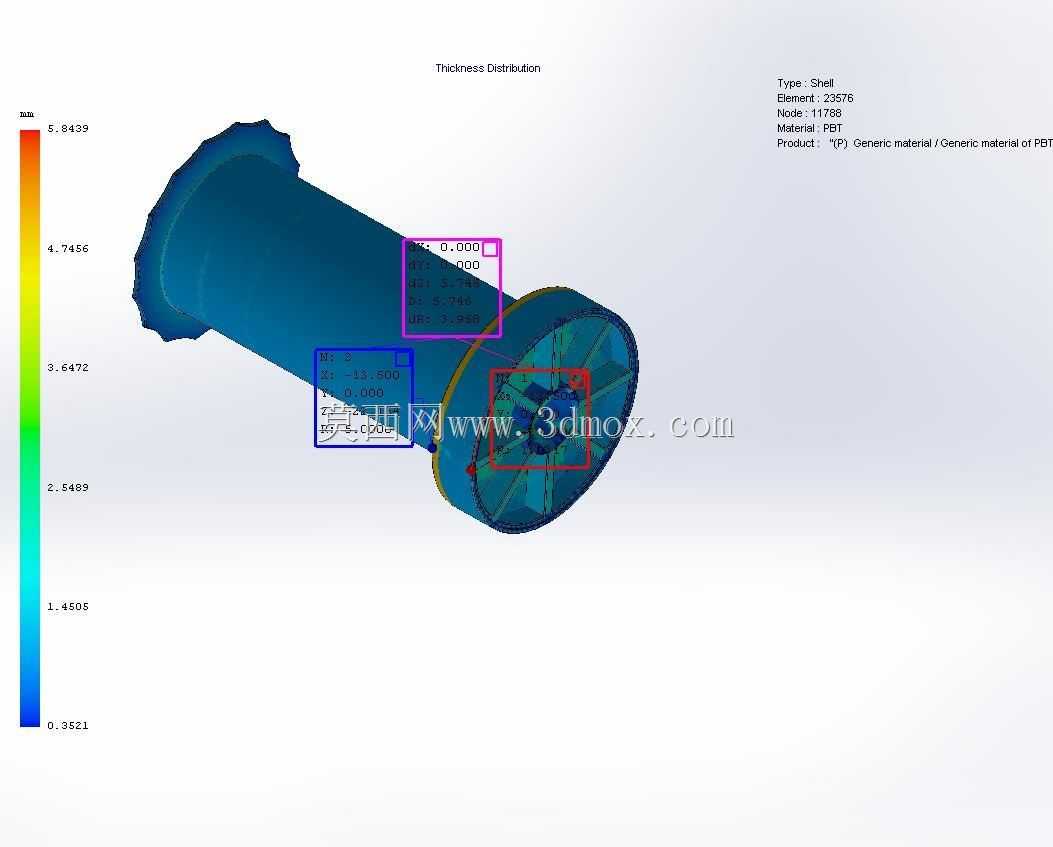

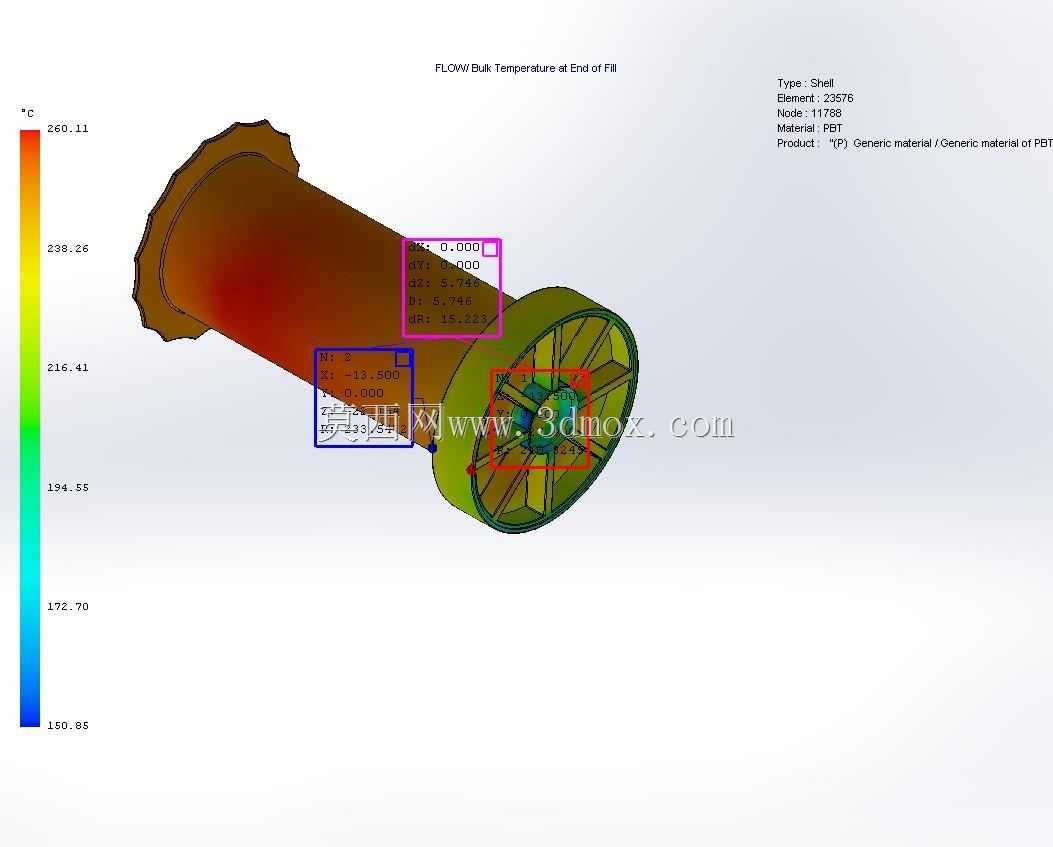

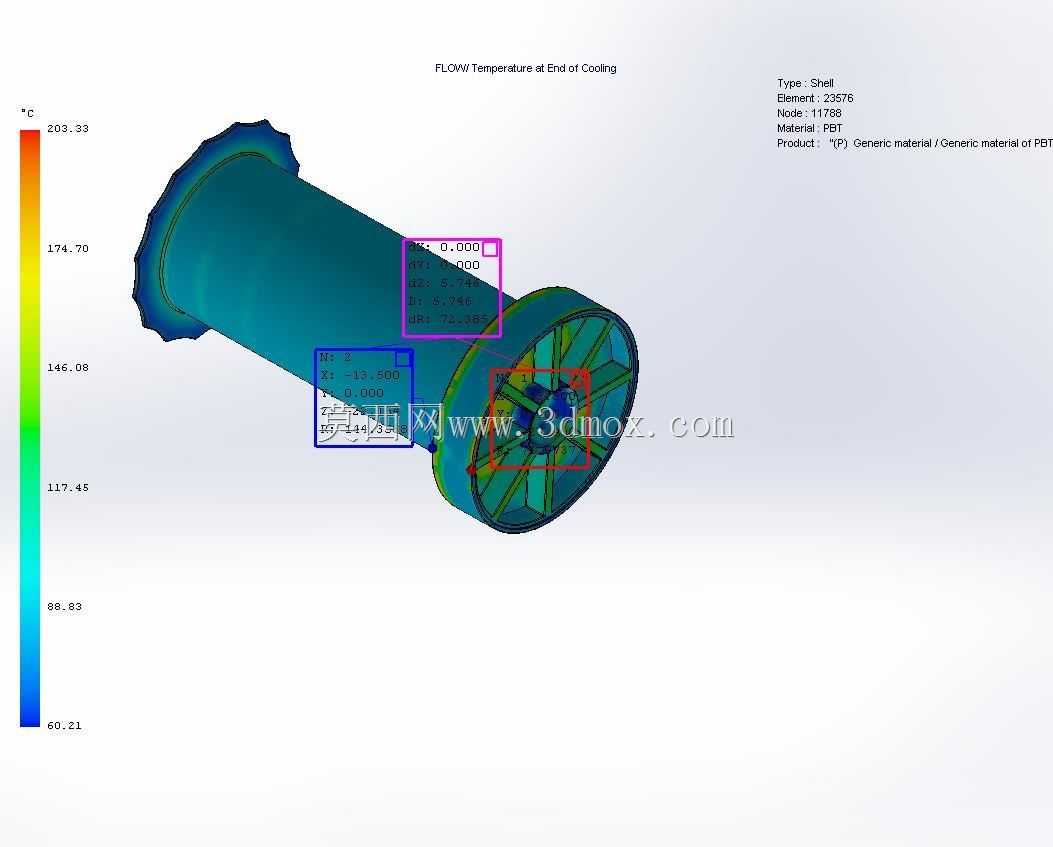

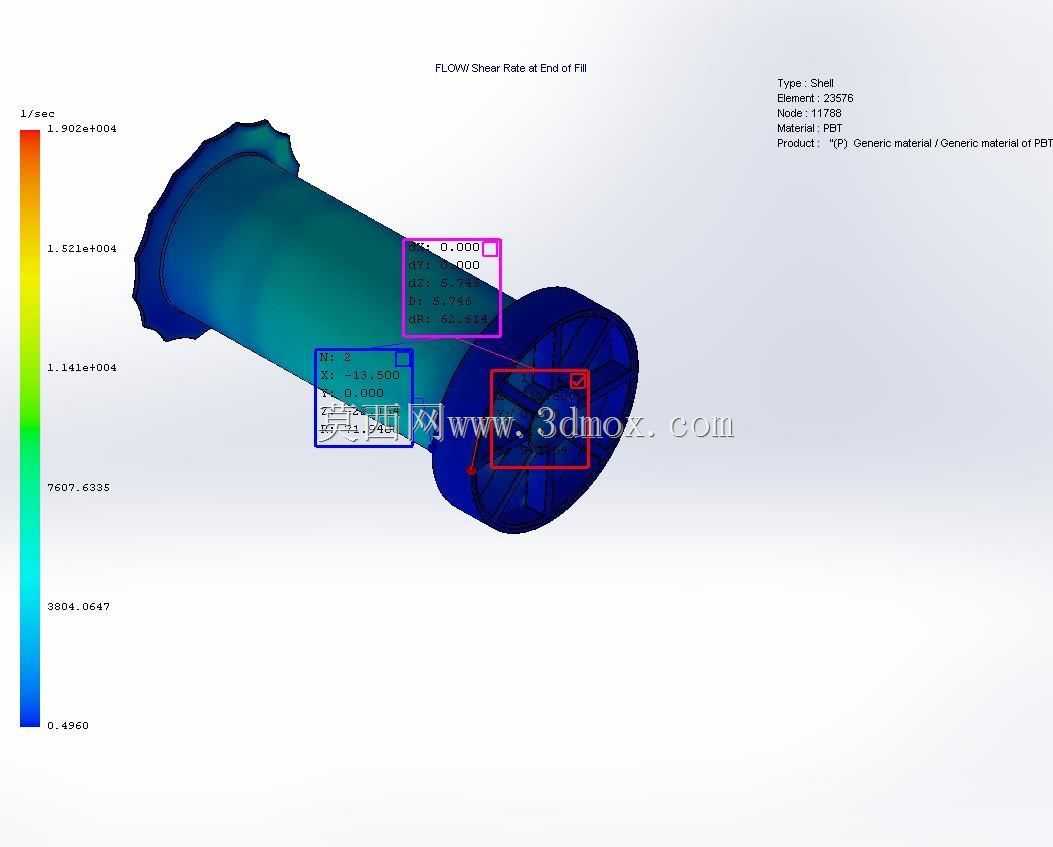

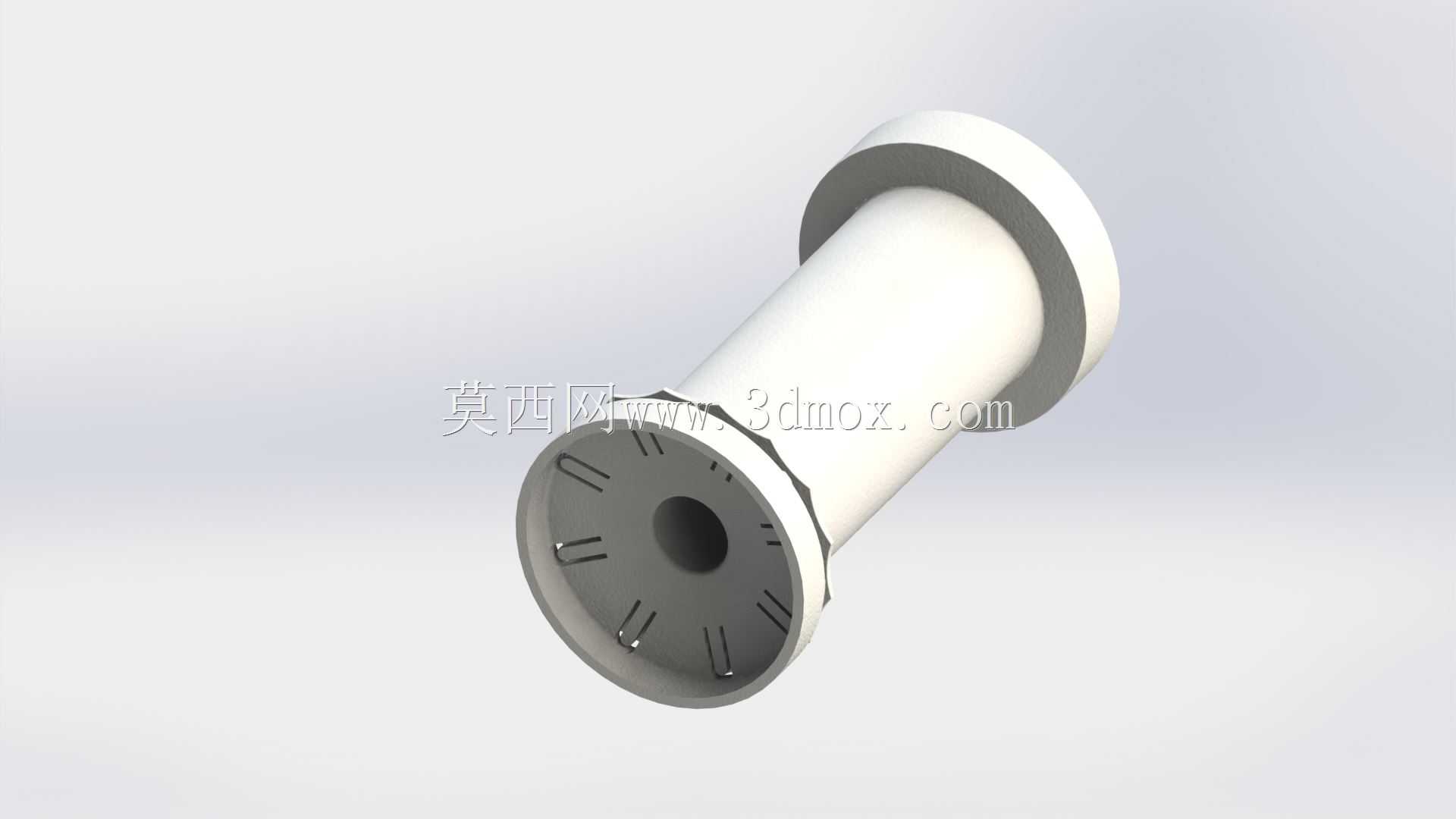

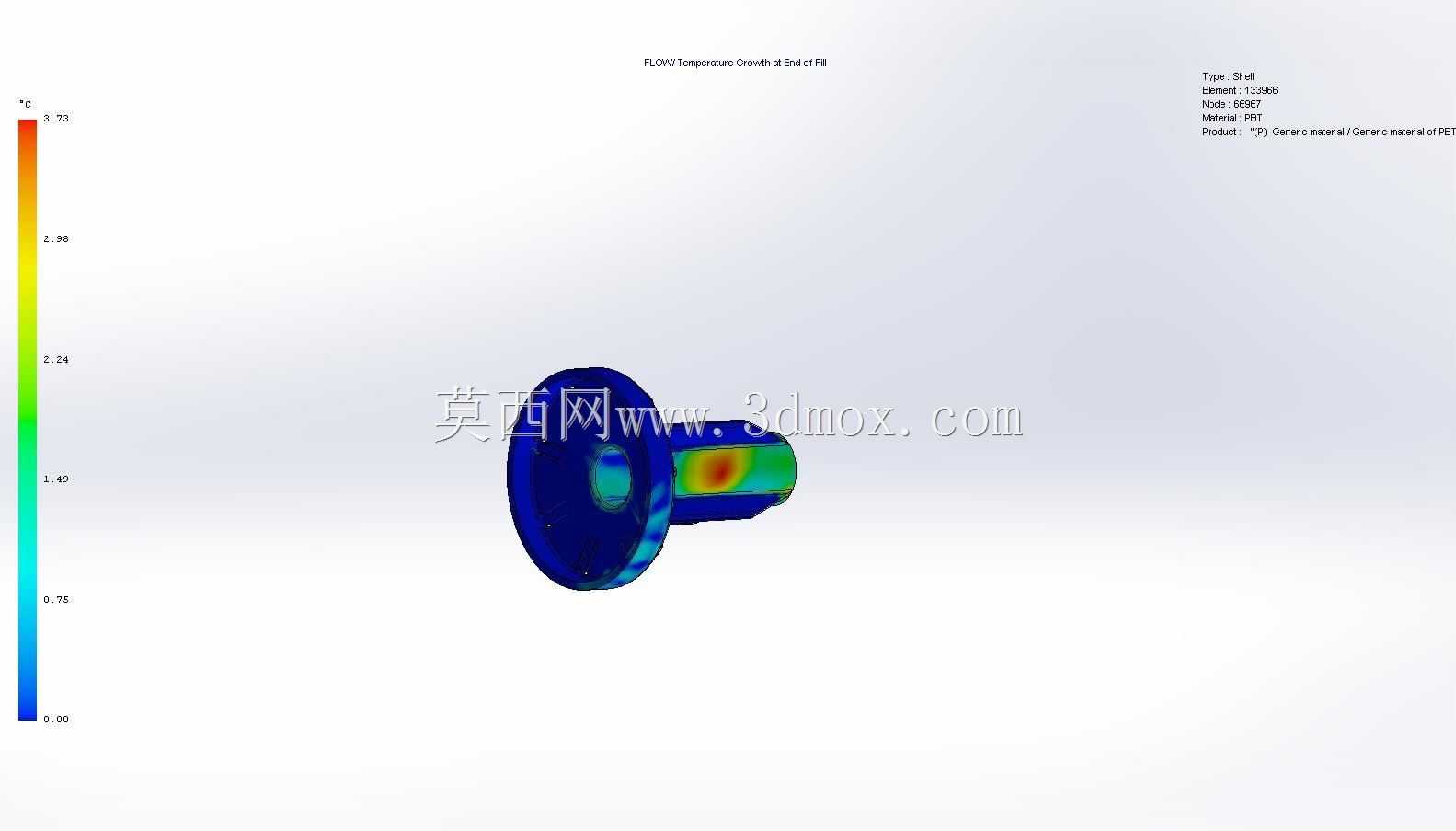

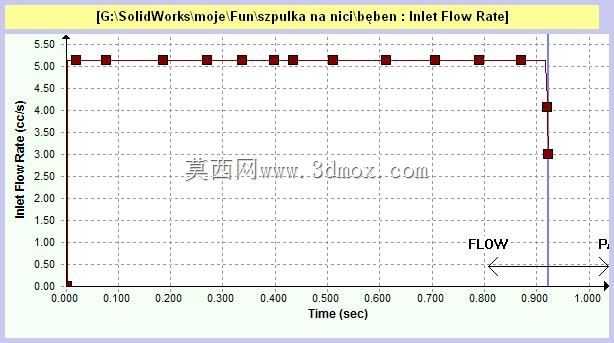

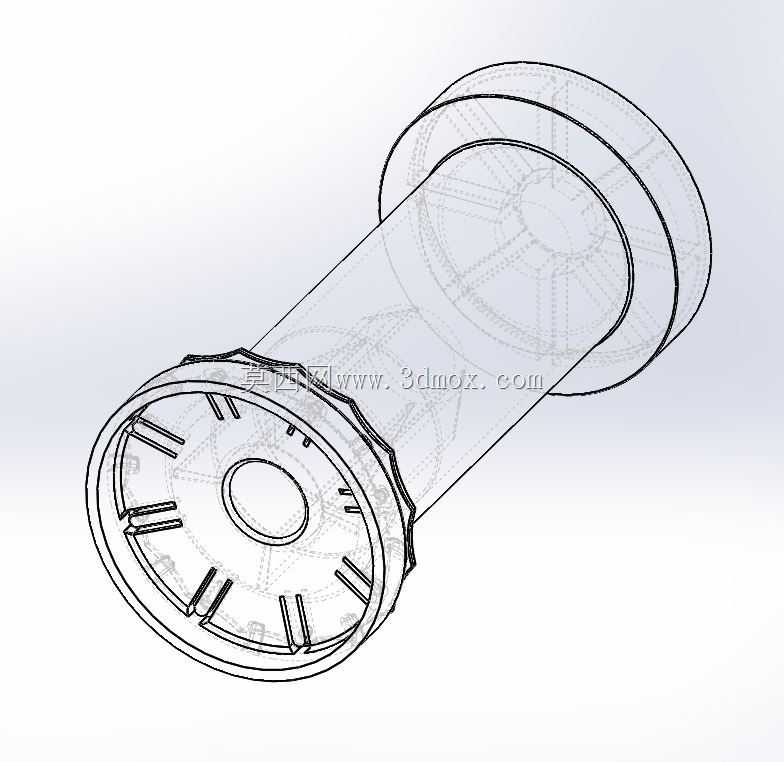

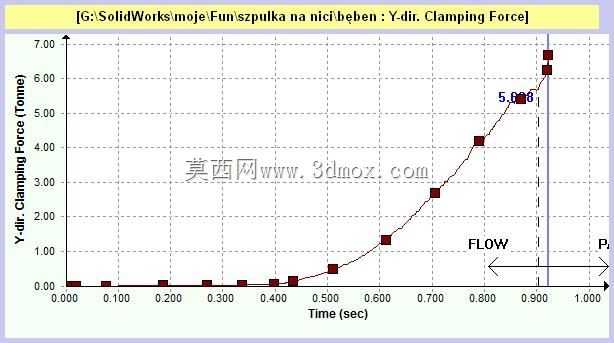

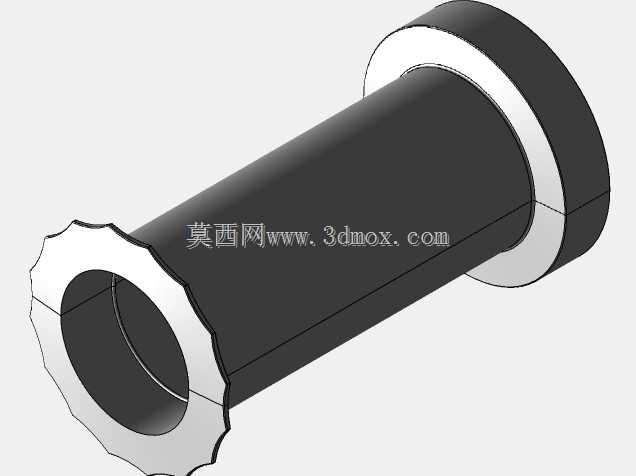

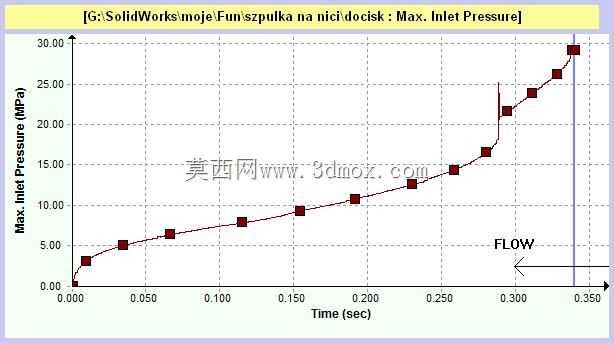

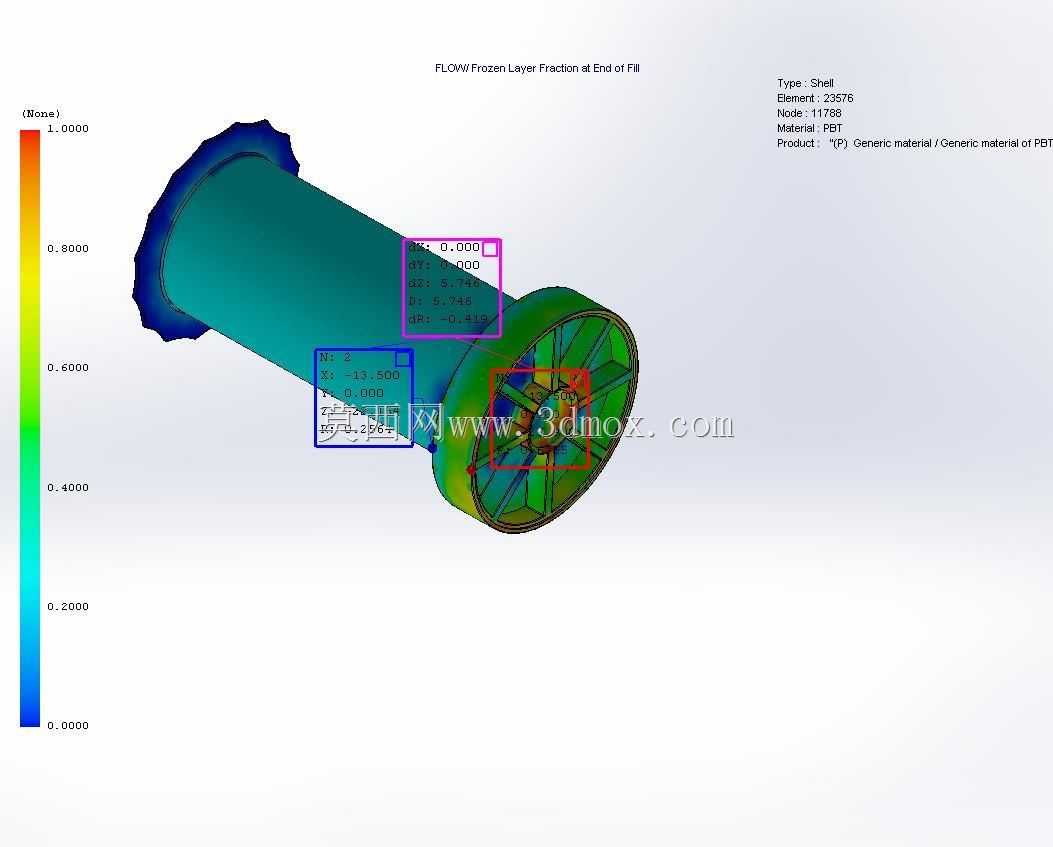

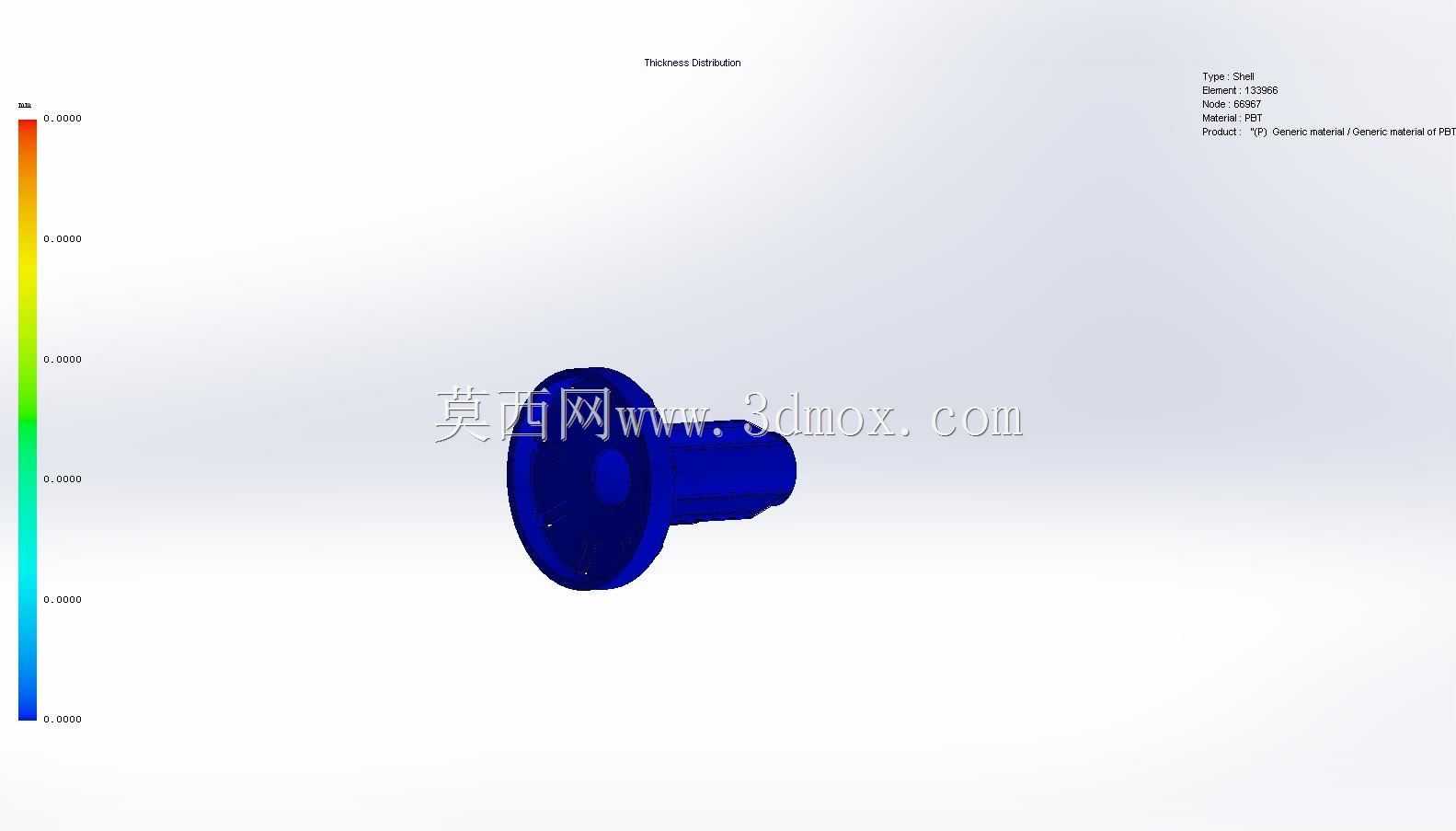

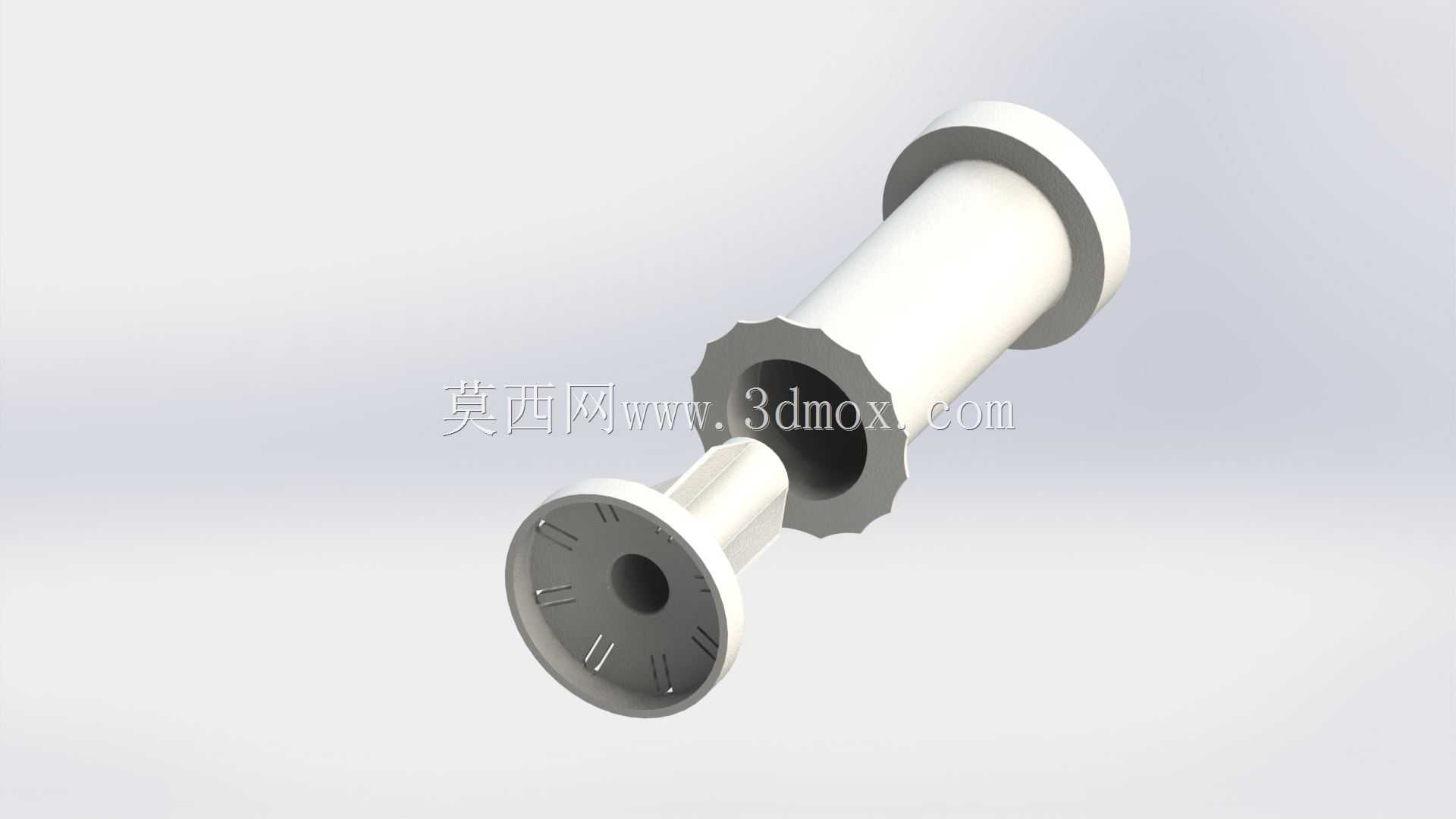

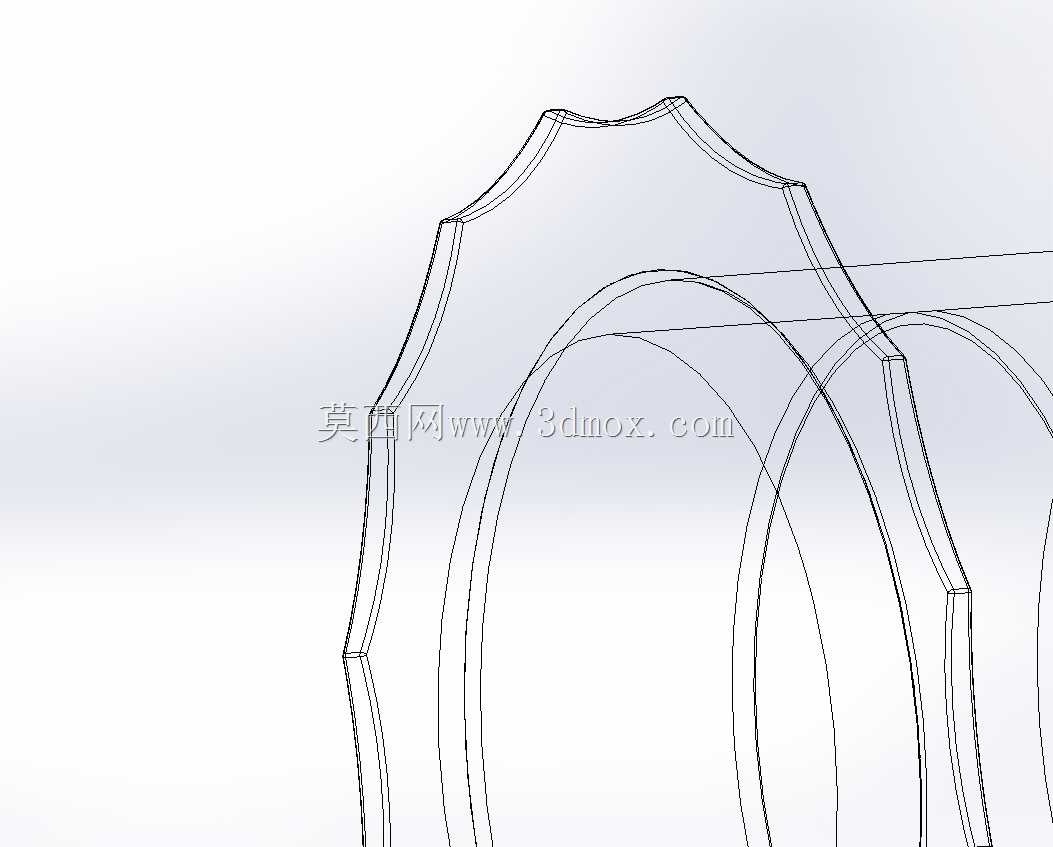

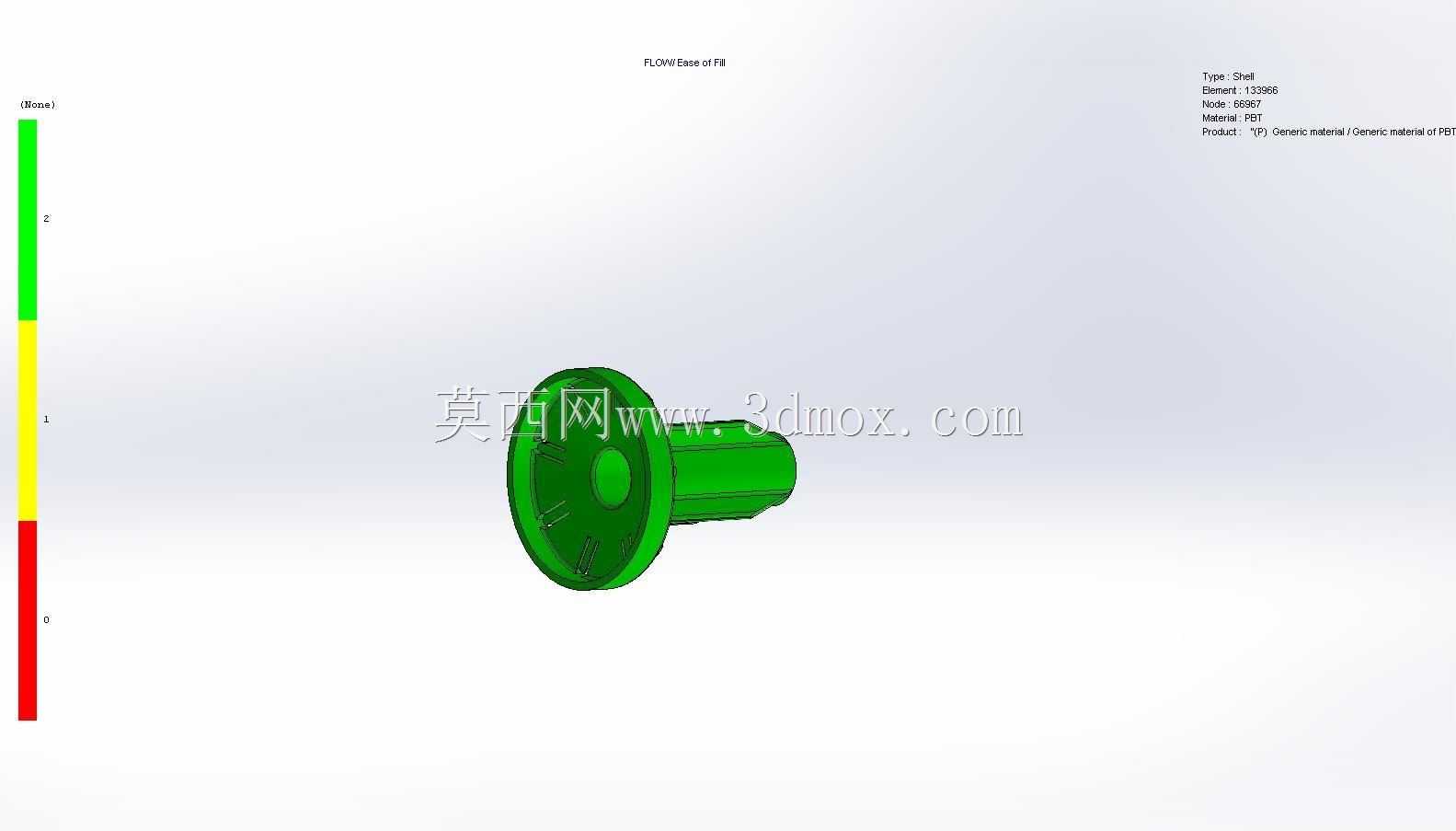

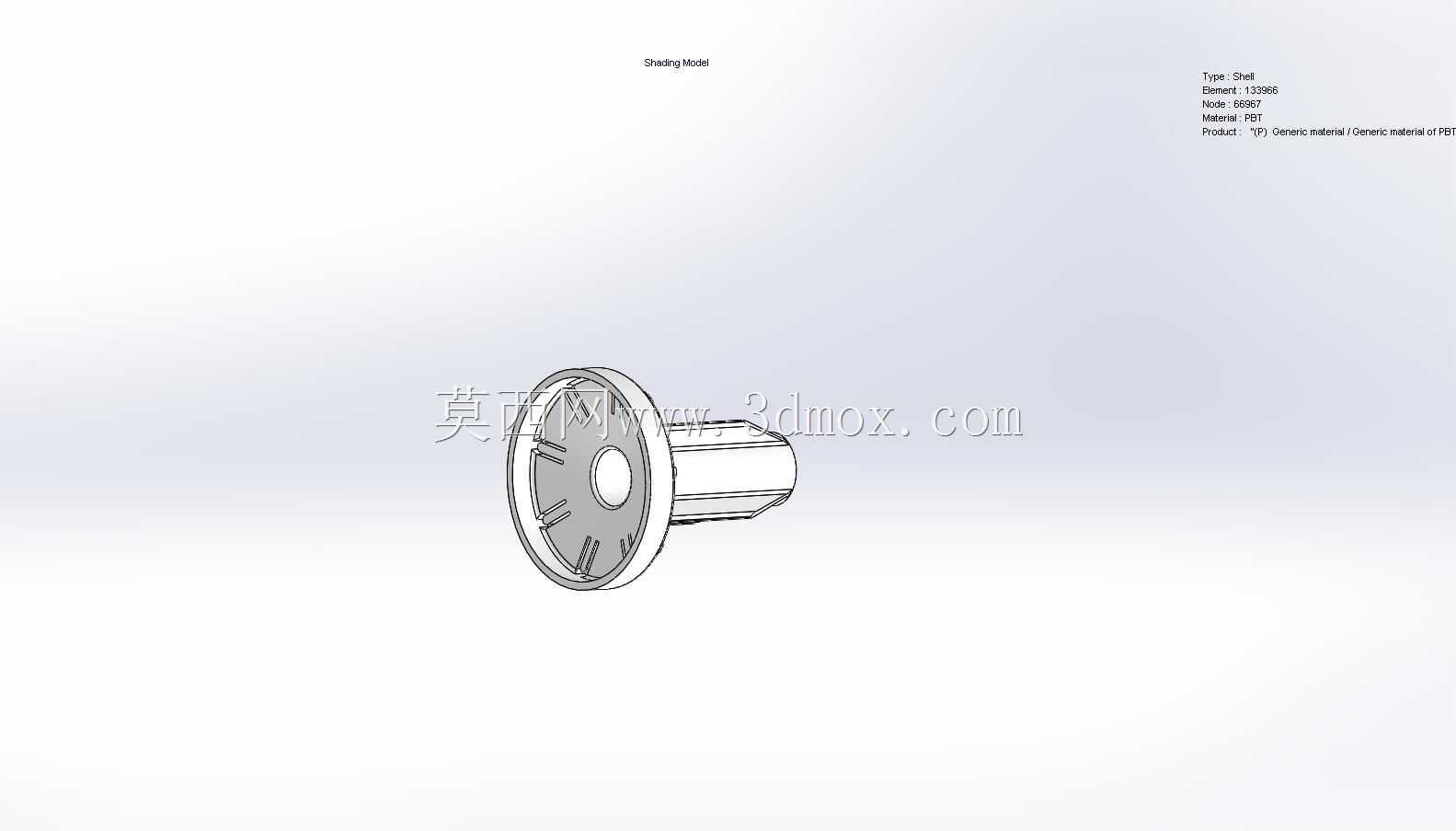

这款绕线轴主要面向家用缝纫、小型纺织工坊的丝线收纳与放线场景，日常使用中可适配常规规格的涤纶缝纫线、刺绣丝线、细尼龙渔线等多种线状物料，替代传统简易塑料线轴解决放线卡顿、线团松脱的常见问题。从结构设计来看，整体采用对称式花边轮廓，外缘的波浪形凸起并非装饰性设计，而是在绕线完成后可对最外层丝线形成侧向限位，避免线轴堆叠存放时丝线被相邻部件勾扯脱线，同时波浪边缘的圆弧过渡全部做了R0.8以上的圆角处理，不会刮伤丝线表层的涂层或纤维，保障放线过程顺滑无阻滞。设计阶段优先考虑了注塑成型的工艺可行性，整体壁厚控制在1.8-2.2mm区间，没有出现壁厚突变的结构，所有筋位与主体连接位置都做了渐变过渡，可有效降低注塑冷却过程中的缩痕、翘曲风险，不需要额外设计复杂的抽芯结构，采用普通两板模即可完成批量生产，能有效控制量产的模具成本与成型周期。安装适配层面，中心轴孔采用标准6mm内径设计，可直接适配家用缝纫机、小型绕线器的常规出线轴位，不需要额外加装转换衬套，轴孔内壁做了0.1mm的拔模斜度，既保障与安装轴的配合松紧度适中，不会出现放线时跟转打滑的问题，也方便快速更换不同颜色的线轴。外缘最大直径控制在72mm，绕线区域的有效宽度为12mm，满线状态下可容纳长度约200m的402规格缝纫线，整体尺寸适配常规的缝纫线收纳盒分格尺寸，堆叠存放时不会占用过多空间。实际使用过程中，线轴两侧的挡边高度为5mm，可完全覆盖常规绕线厚度，即使是高速放线状态下，也不会出现丝线从侧边滑出卡入设备缝隙的问题，挡边表面做了细微的磨砂纹理处理，手持更换线轴时不易打滑，也不会在表面残留明显的指纹划痕。结构上没有多余的零散部件，整体为一体成型结构，抗摔落性能优于拼接式线轴，日常使用中不慎从工作台掉落也不会出现开裂、碎边的情况，使用寿命可覆盖多次重复绕线使用的需求，相比一次性纸质线轴更加环保耐用，也能降低缝纫作业中线材损耗的概率。
