无人机搭载HC-SR04超声波传感器固定支架

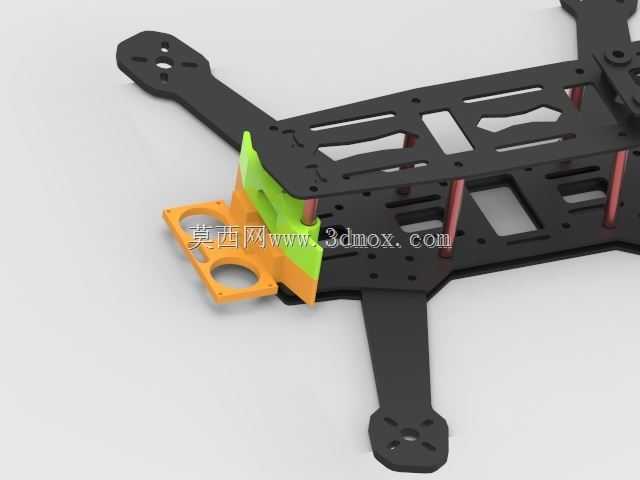

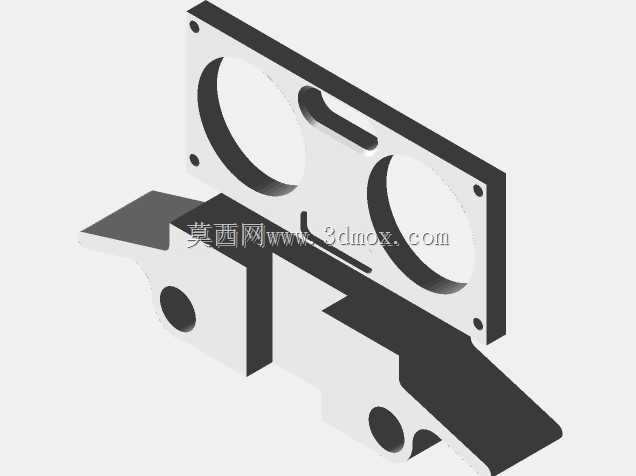

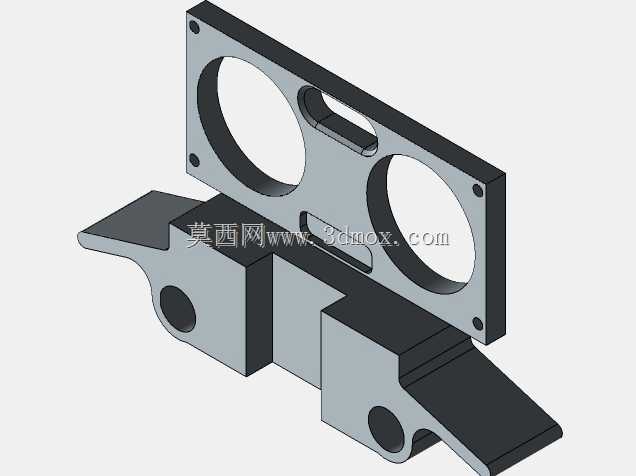

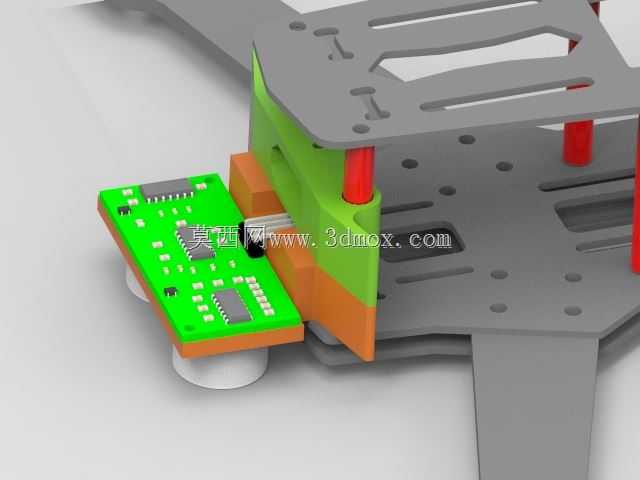

在小型多旋翼无人机的避障与定高作业场景中，HC-SR04超声波模块的安装稳定性直接决定测距数据的可靠性，这款专用固定支架正是针对该模块的机载安装需求完成结构设计。从实际装机的适配逻辑来看，支架上部的两个带孔凸台，是专门对应HC-SR04模块的两个超声波换能器安装位设计的，凸台的开孔直径与换能器外径匹配，安装时换能器可直接卡入孔位，无需额外粘接即可保证换能器的探测面垂直朝向探测方向，避免因安装倾斜导致的测距波束偏斜、数据跳变问题。支架下部的双椭圆镂空底板，是贴合无人机机臂或机身挂载平面的安装基准面，底板四周预留的小直径安装孔，可配合M2规格的螺丝将支架整体固定在无人机的机身框架或专用挂载云台上，双椭圆的镂空设计一方面是为了尽可能削减支架自身重量，降低无人机的有效载荷负担，另一方面也能避让无人机机身上的走线槽、凸起结构，避免安装时出现干涉。从设计思路上，这款支架没有采用多余的冗余结构，整体壁厚控制在1.8mm左右，既保证了3D打印成型后的结构强度，在无人机做机动飞行动作时不会出现支架形变导致传感器移位，又能将自身重量控制在5g以内，不会对小型无人机的续航造成明显影响。支架上部的两个凸台间距严格匹配HC-SR04模块的两个换能器中心距，安装后模块的电路板可直接贴合在凸台后侧的支撑平面上，配合扎带即可完成模块的整体固定，不需要额外设计电路板压装结构，简化安装流程的同时也方便后续模块的检修更换。在安装边界上，支架整体的外轮廓尺寸控制在45mm×35mm范围内，不会超出多数小型无人机的机身投影范围，避免飞行过程中支架剐蹭到障碍物；底板的安装孔位间距兼容市面上主流的25mm、30mm间距的无人机机身安装孔，不需要对无人机机身做额外打孔改造即可完成装配。实际作业中，这款支架可将超声波模块的探测角度稳定控制在模块标称的15度锥角范围内，在无人机低空定高、前方避障的应用场景下，不会因为支架的安装偏差导致探测范围偏移，能够为飞控系统提供稳定的距离反馈数据，支撑无人机完成低空定高飞行、自主避障等作业动作。
