陀飞轮腕表自动绕线机激光切割结构件

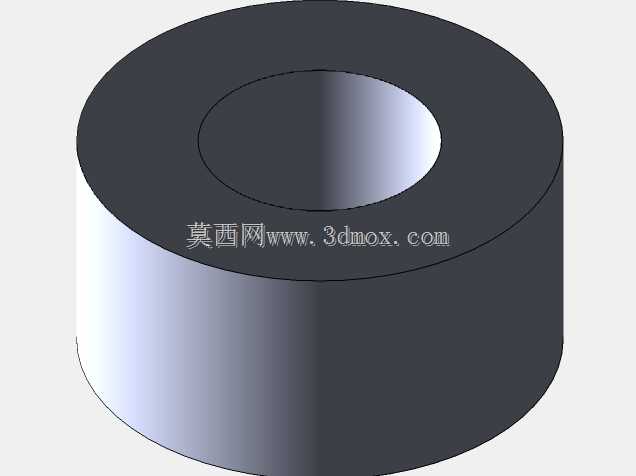

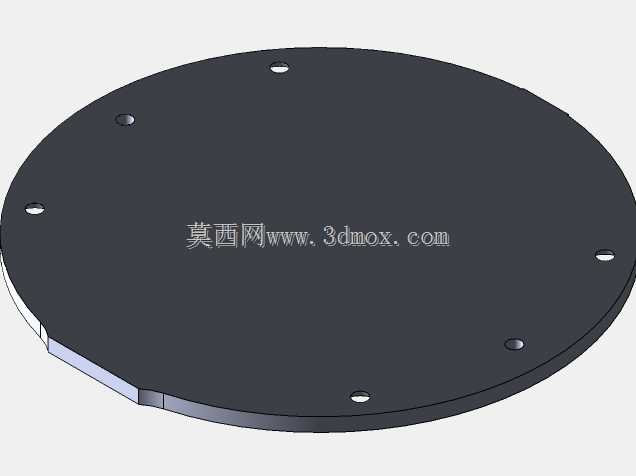

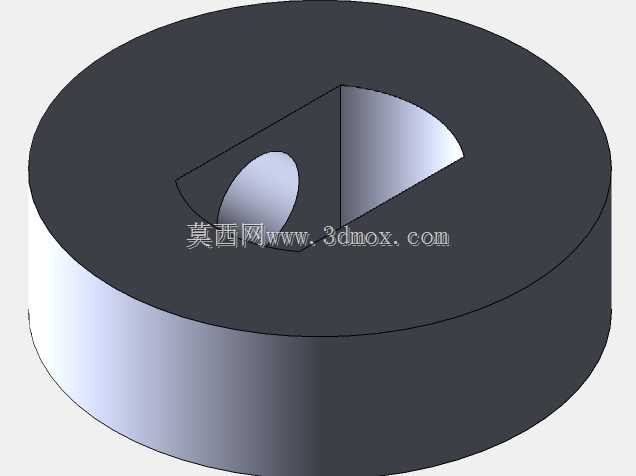

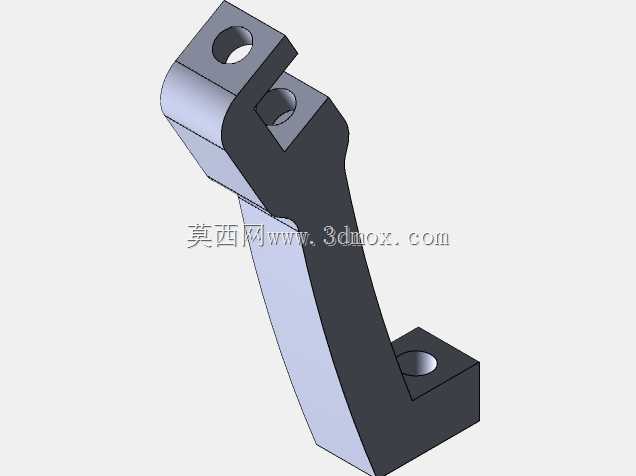

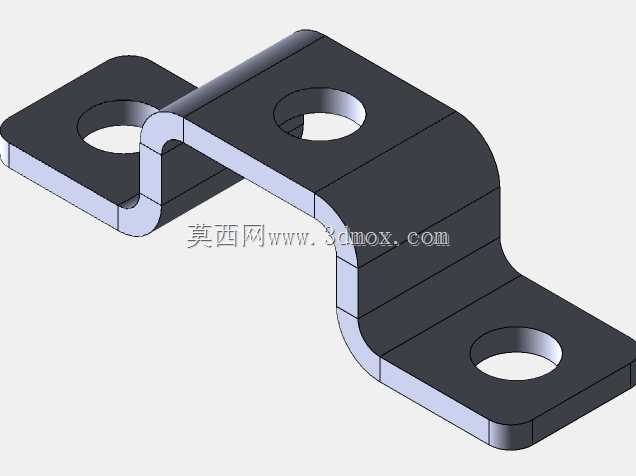

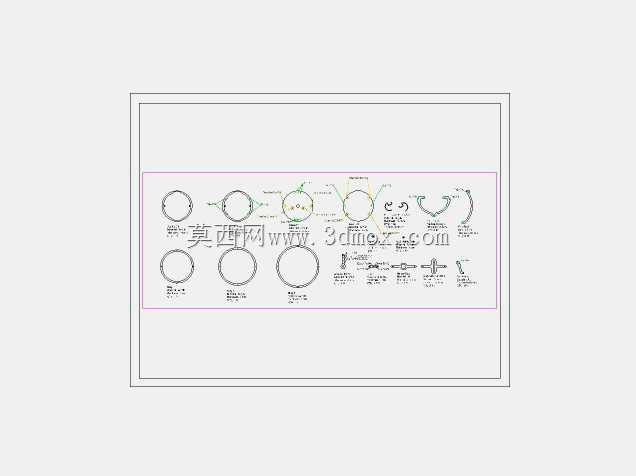

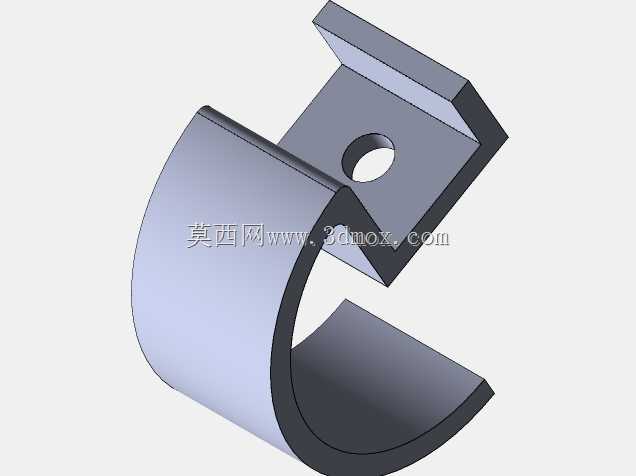

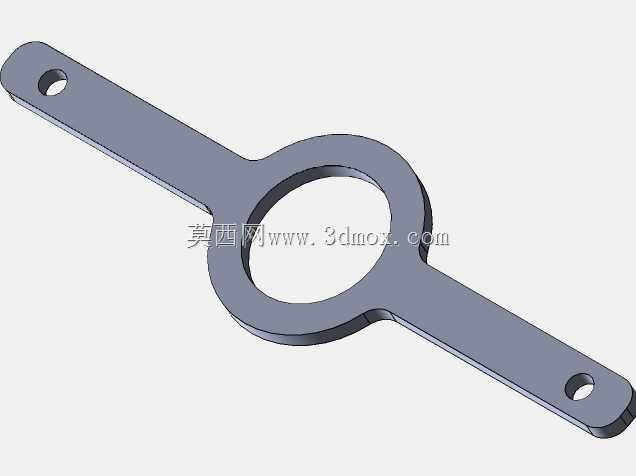

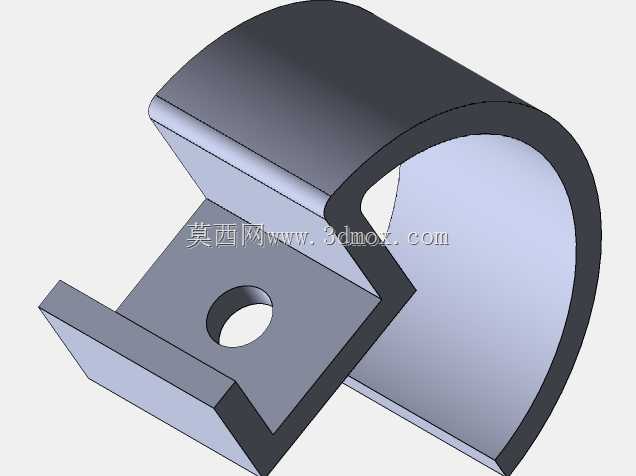

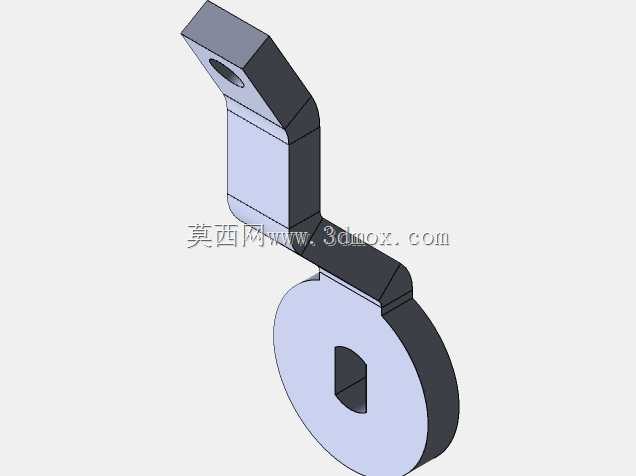

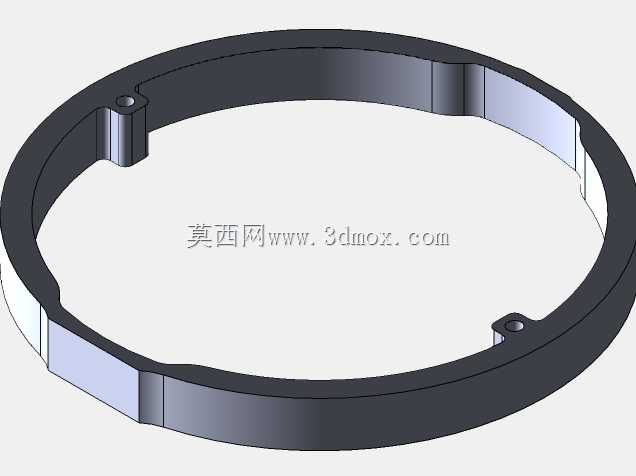

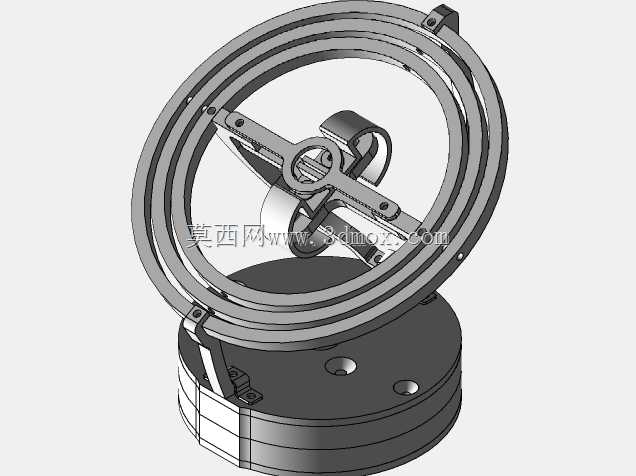

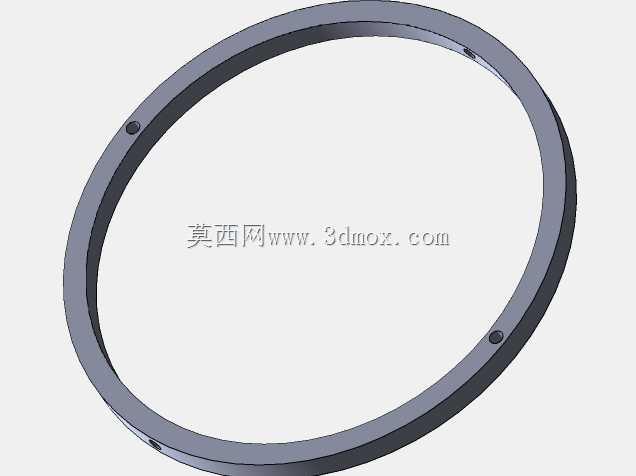

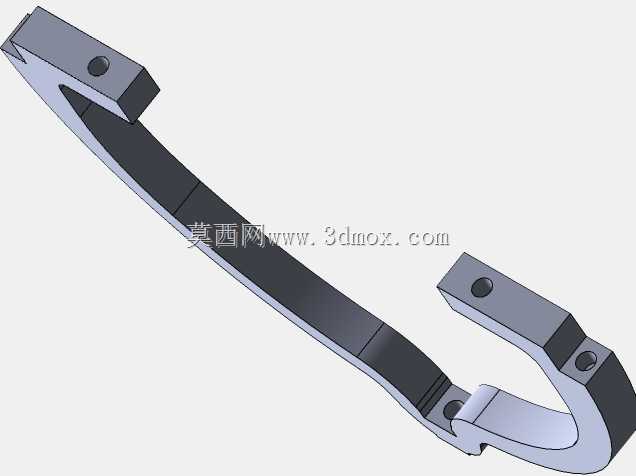

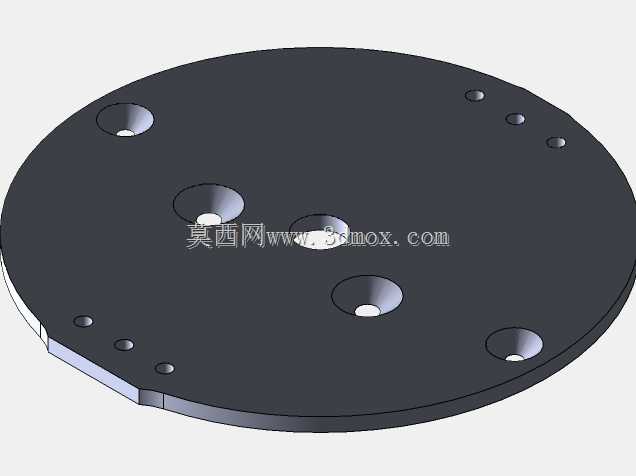

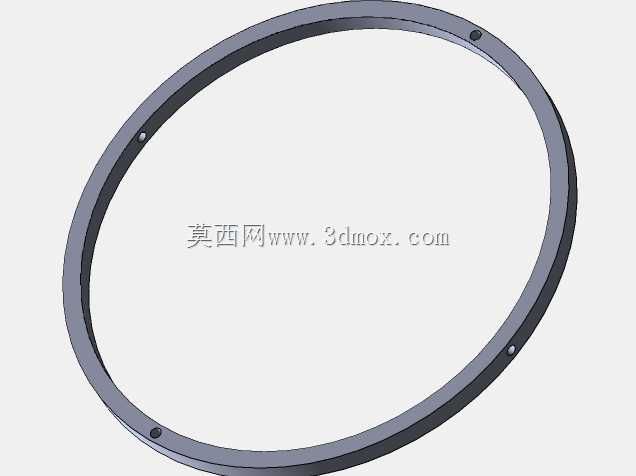

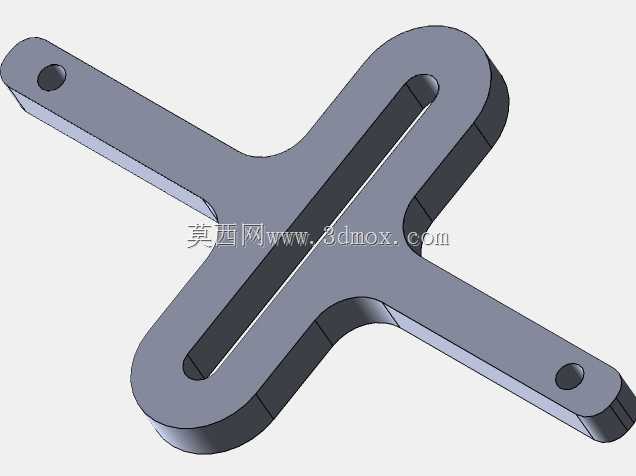

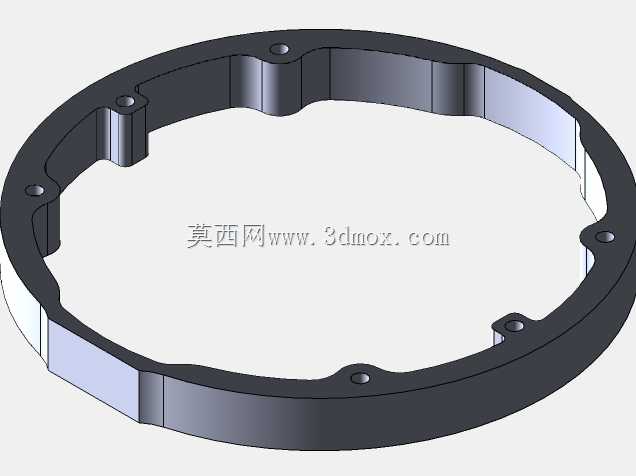

这套结构件面向机械腕表机芯装配工序中的绕线作业场景，适配小尺寸精密零件的张紧绕制需求，核心解决手工绕制发条时张力不均、排线错位的常见工艺问题。整体采用分层环架式布局，底部基座预留两个定位销孔与一个中心安装孔，可直接固定在标准工装台面上，基座外径控制在120mm范围内，安装时无需额外拓展台架空间，适配多数精密装配工位的操作边界。三层同心回转环架通过铰接轴连接，每处铰接点都预留了微小的轴向间隙，避免多轴联动时出现卡滞，环架内侧的十字交叉支架用来固定待绕线的表芯胚件，支架上的长槽孔可适配不同直径的表芯装夹，装夹范围覆盖常规机械腕表的机芯尺寸，从17mm到32mm直径的胚件都能稳定固定。设计时优先考虑了激光切割工艺的加工特性，所有板材构件的转角都预留了R0.5的工艺圆角，避免激光切割时出现锐角过烧的问题，板材厚度统一选用1.5mm的冷轧钢板，切割后无需二次铣削加工就能直接进行弯折装配，环架与基座的连接耳片采用一体切割成型，弯折后直接通过微型销轴固定，减少了额外的紧固件数量。实际作业时，外层环架可实现360度水平回转，中层环架可沿铰接轴做±90度俯仰调整，内层环架可独立回转，三个维度的转动配合能让绕线走线始终保持最佳张力角度，绕制过程中发条不会出现叠线、松脱的情况，相比单轴固定的绕线工装，绕制出的发条张力一致性提升明显，能有效降低后续机芯装配时的动平衡调试难度。支架中心的定位凸台做了下沉处理，装夹表芯时不会刮伤机芯表面的抛光层，基座底部预留了走线槽，绕线机的驱动线材可从槽内引出，不会干扰环架的回转动作，所有活动构件的接触面都做了去毛刺处理，装配后转动阻尼均匀，操作时单手就能调整环架角度，适合装配工位长时间重复作业使用。
