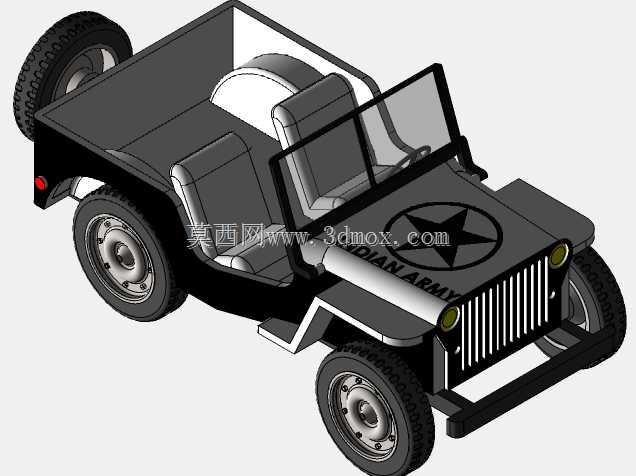

经典威利斯越野车辆结构三维设计

这款经典越野载具的三维结构设计，完全围绕复杂非铺装路面的通行需求展开，在早期战地通勤、轻型装备运输、人员快速机动场景中有着极高的适配性，其结构设计逻辑至今仍影响着硬派越野车型的开发思路。从整体布局来看，该载具采用短轴距、宽轮距的底盘设定，前后悬长度控制在极小范围内，接近角与离去角的参数设定完全针对沟壑、陡坡等复杂地形，避免越野过程中出现车头、车尾托底卡滞的问题。车身采用敞篷无硬顶结构，既可以快速拆除风挡结构降低整车高度，满足空投、隐蔽机动的特殊需求，也能在日常通勤时提供开阔的驾乘视野，副驾位置预留的横向空间可兼顾轻武器架设、小型物资堆放的功能，后排座椅可快速翻折拓展载物空间，满足弹药、急救设备等物资的临时运输需求。动力舱前置布局将核心动力总成安置在车头刚性车架区域，纵向布置的动力输出结构直接连接分动装置，可实现前后桥的动力切换，配合带深胎纹的越野轮胎，在泥泞、砂石、浅滩路面都能获得足够的抓地力。车头的竖向格栅结构不仅是经典的识别特征，更在工程层面兼顾了散热效率与正面抗冲击能力，外置的圆形大灯采用独立防护结构，避免越野过程中飞溅的碎石造成灯组损坏，车头侧面预留的外置挂载点可固定工兵铲、牵引绳等随车工具，车尾挂载的备用轮胎直接固定在车架尾部，无需占用车内载物空间，同时可在尾部受冲击时起到一定的缓冲作用。车架部分采用非承载式刚性大梁结构，所有车身覆盖件都通过螺栓固定在大梁之上，战场环境下出现部件损坏时可快速拆解更换，无需复杂的钣金修复工序。悬架系统采用适配大行程跳动的钢板弹簧结构，可在车轮大幅起伏时保持轮胎与地面的接触，避免单轮悬空失去动力，轮辋采用钢制多螺栓固定结构，抗冲击能力远高于民用乘用车的铝合金轮辋，即使受到硬物撞击出现轻微变形也能维持短距离行驶能力。内饰部分完全摒弃冗余的装饰结构，座椅采用防水耐磨的简易支撑结构，可适应雨天涉水、泥沙沾染的使用环境，仪表区域仅保留核心的工况显示部件，减少复杂电子结构带来的故障概率，所有操控部件都采用大尺寸设计，佩戴厚重手套时也能完成换挡、转向、制动等操作。在建模过程中，所有部件的安装边界都严格按照实车装配逻辑设定，轮胎与轮拱的间隙预留了足够的悬架跳动行程，转向系统的转动角度与轮组偏转角度完全匹配实车参数，覆盖件之间的拼接缝隙也参考了实车的工艺公差，既保证了模型的装配合理性，也能直观还原这款经典载具的结构设计特点，可用于越野车辆结构教学、经典载具复刻参考、场景搭建素材等多个场景。
