牛顿摆碰撞运动演示装置结构设计

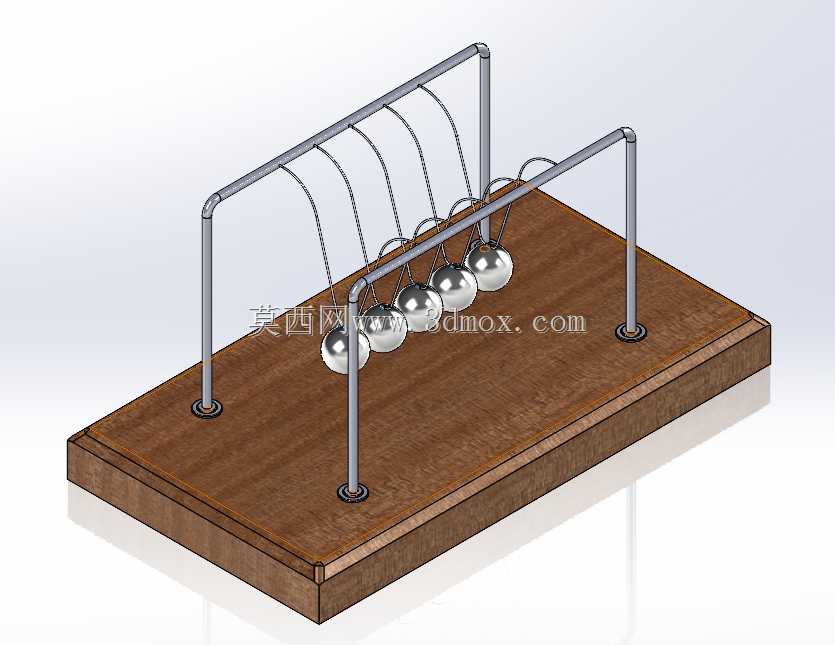

　　这款牛顿摆演示装置，核心应用场景覆盖中学物理力学实验教学、高校普通物理演示实验室、科普场馆互动展项以及办公桌面科教摆件领域，主要用于直观演示弹性碰撞过程中的动量传递、能量守恒与转化规律，帮助观察者具象化理解抽象的力学定律，弥补纯公式推导带来的认知断层。从功能特性来看，装置采用五球等长悬挂结构，所有摆球采用同规格高密度金属材质加工，保证单球质量、外形尺寸完全一致，摆线采用低形变高强度柔性线材，固定端采用可调式锁紧结构，可在长期使用出现摆长偏差时快速校准，确保所有摆球静止时球心处于同一水平高度，相邻球面刚好接触无预紧压力，避免初始状态存在内应力影响碰撞传递精度。底座采用高密度实木复合板材加工，表面做耐磨防刮处理，

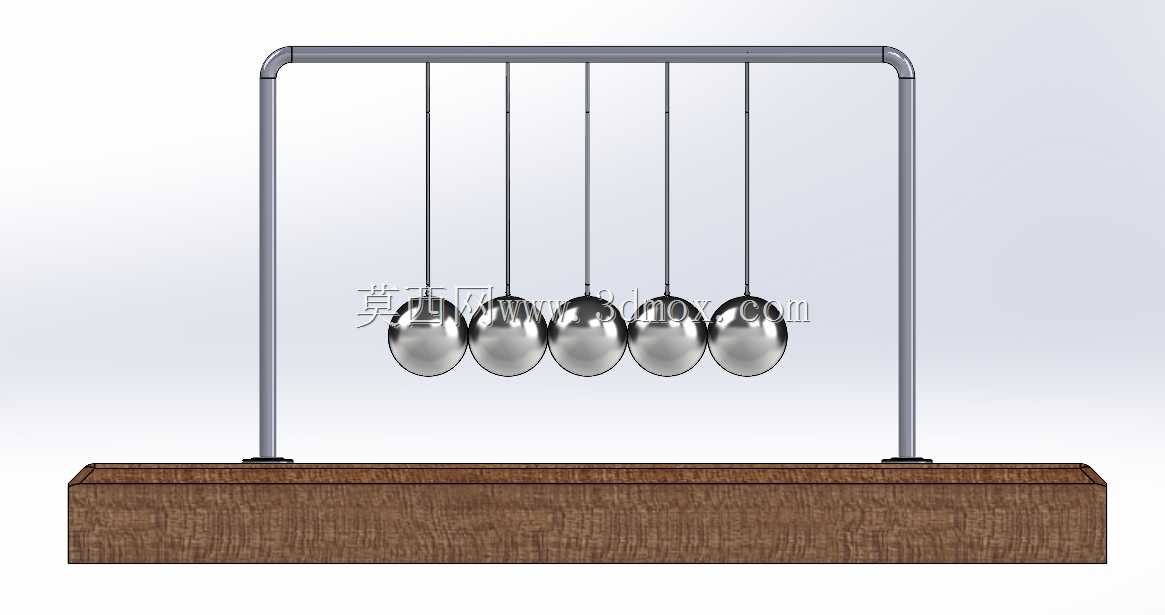

　　整体重心落在底座几何中心范围内，保证摆球往复运动过程中装置无晃动、无位移，无需额外地脚固定即可稳定放置在水平台面上。设计过程中首先明确碰撞演示的核心需求：要实现拉起一侧N个球释放后，对侧恰好弹出N个球、中间球保持近似静止的经典演示效果，首先要控制摆长的一致性误差，单摆的运动周期与摆长直接相关，若各摆线长度偏差超过0.5mm，就会出现碰撞时序错位，导致动量传递紊乱，无法呈现标准的碰撞效果，因此建模时对摆线固定端的安装孔位做了同轴度约束，所有悬挂点处于同一水平直线上，孔位间距与摆球直径严格匹配，保证相邻摆球接触点与球心连线处于水平方向，碰撞时冲量沿球心连线传递，避免产生切向分力导致摆球出现横向摆动。其次对摆球的材质选择做了匹配设计，

　　摆球采用高硬度合金钢材加工，表面做抛光镀铬处理，一方面提高碰撞过程的恢复系数，尽可能接近完全弹性碰撞的效果，减少碰撞过程中的动能损耗，延长摆动持续时间；另一方面光滑的表面可降低空气阻力带来的能量衰减，保证多次碰撞后运动规律仍符合理论推导。从安装边界来看，装置整体外形尺寸控制在长280mm、宽150mm、高220mm范围内，底座厚度30mm，摆线有效长度160mm，摆球直径30mm，安装时仅需保证放置台面水平度误差不超过2°，即可正常完成演示操作，无需额外安装附件。在运动逻辑设计上，针对非完全弹性碰撞的实际工况做了结构优化，考虑到实际碰撞过程中存在空气阻力、摆线形变、碰撞接触面微形变带来的能量损耗，摆线固定端采用了低摩擦铰接结构，

　　减少悬挂点的摩擦阻尼，同时摆球内部做了均匀质心设计，保证质心与几何球心完全重合，避免摆动过程中出现自旋消耗动能。建模过程中对碰撞过程的受力做了简化分析，当摆角小于5°时，单摆运动可近似为简谐运动，此时切向重力分力与角位移呈线性关系，动量在同质量球体间传递时损耗最小，因此结构设计时将最大演示摆角控制在15°以内，既保证演示效果足够直观，又能让运动规律尽可能贴近理想物理模型，方便教学过程中结合公式做定量讲解。此外，装置的支架采用圆管弯折成型，表面做哑光喷塑处理，两根竖直支撑臂与底座采用沉头螺丝固定，连接位置无突出结构，避免摆球运动过程中与支架发生干涉，支架顶部的横梁做了直线度校准，保证所有悬挂点的位置度误差在0.2mm以内，确保每个摆球的摆动平面完全平行，不会出现运动过程中摆球相互错位摩擦的问题。实际使用时，无论是拉起单球、双球还是三球释放，都能实现稳定的动量传递效果，碰撞过程无杂音、无卡滞，可连续完成数十次碰撞循环，满足日常教学演示的时长需求，同时整体结构无尖锐边角，所有外露连接件都做了沉头处理，使用过程中无划伤风险，适配教学场景的安全要求。
