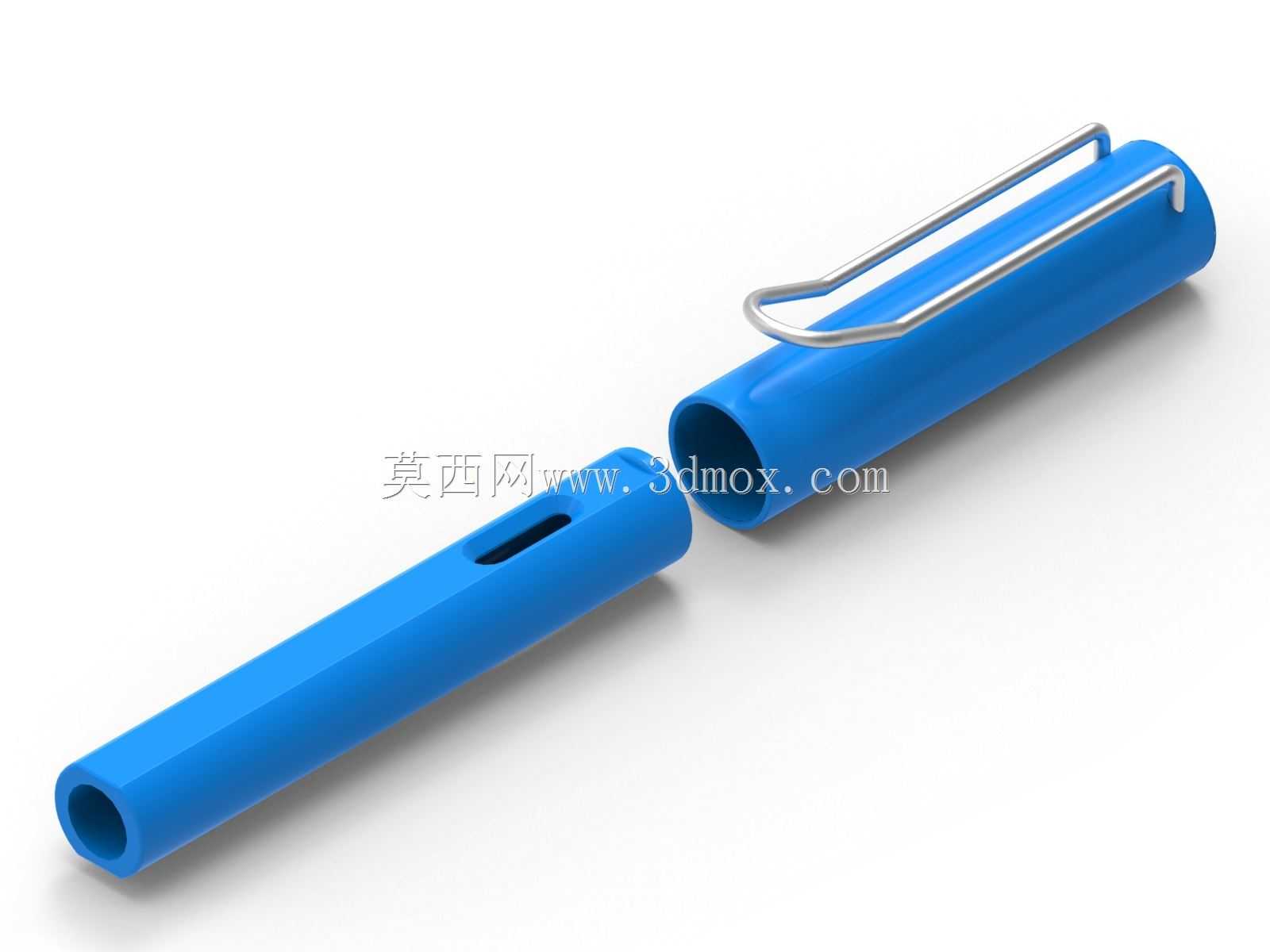

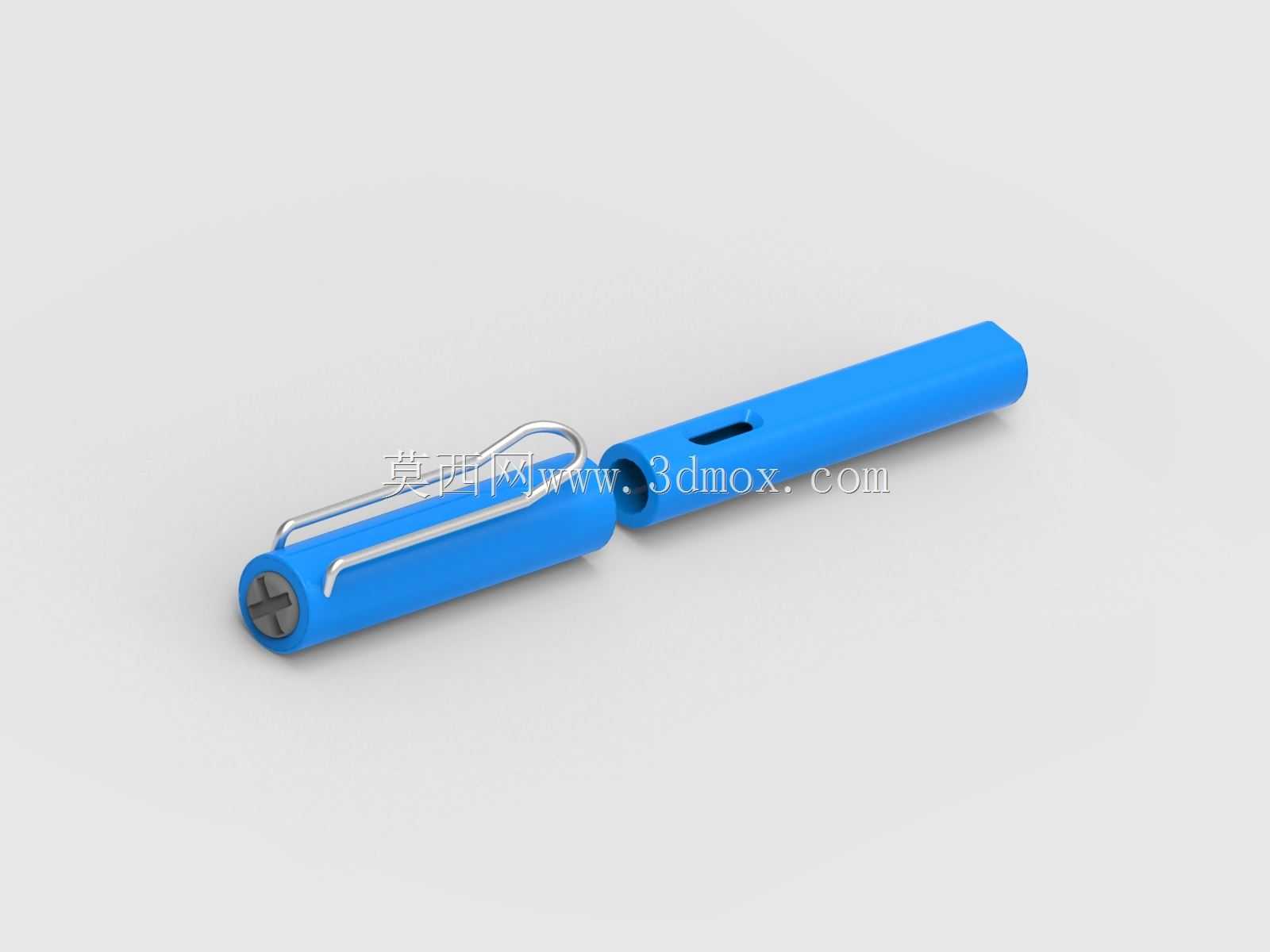

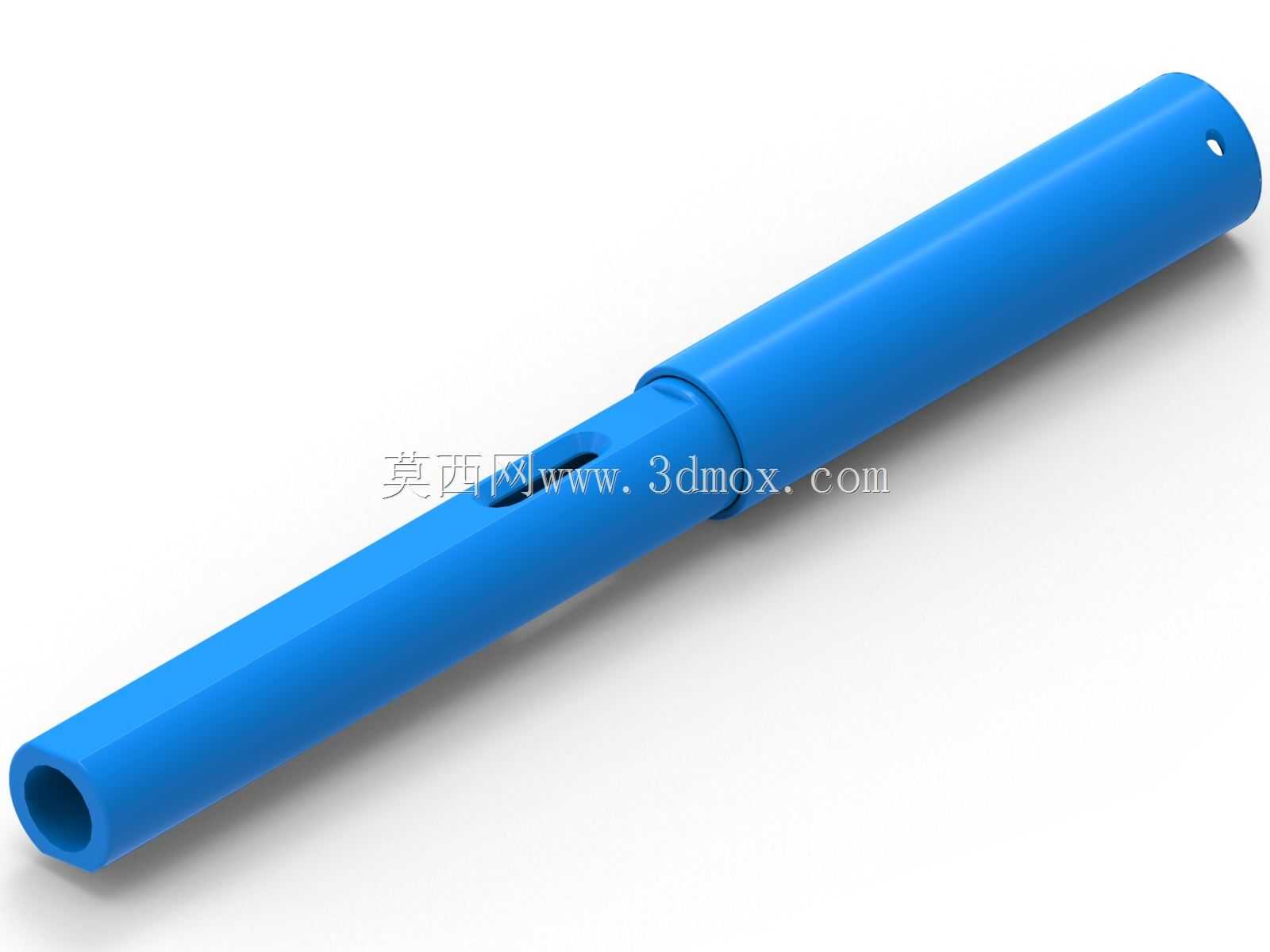

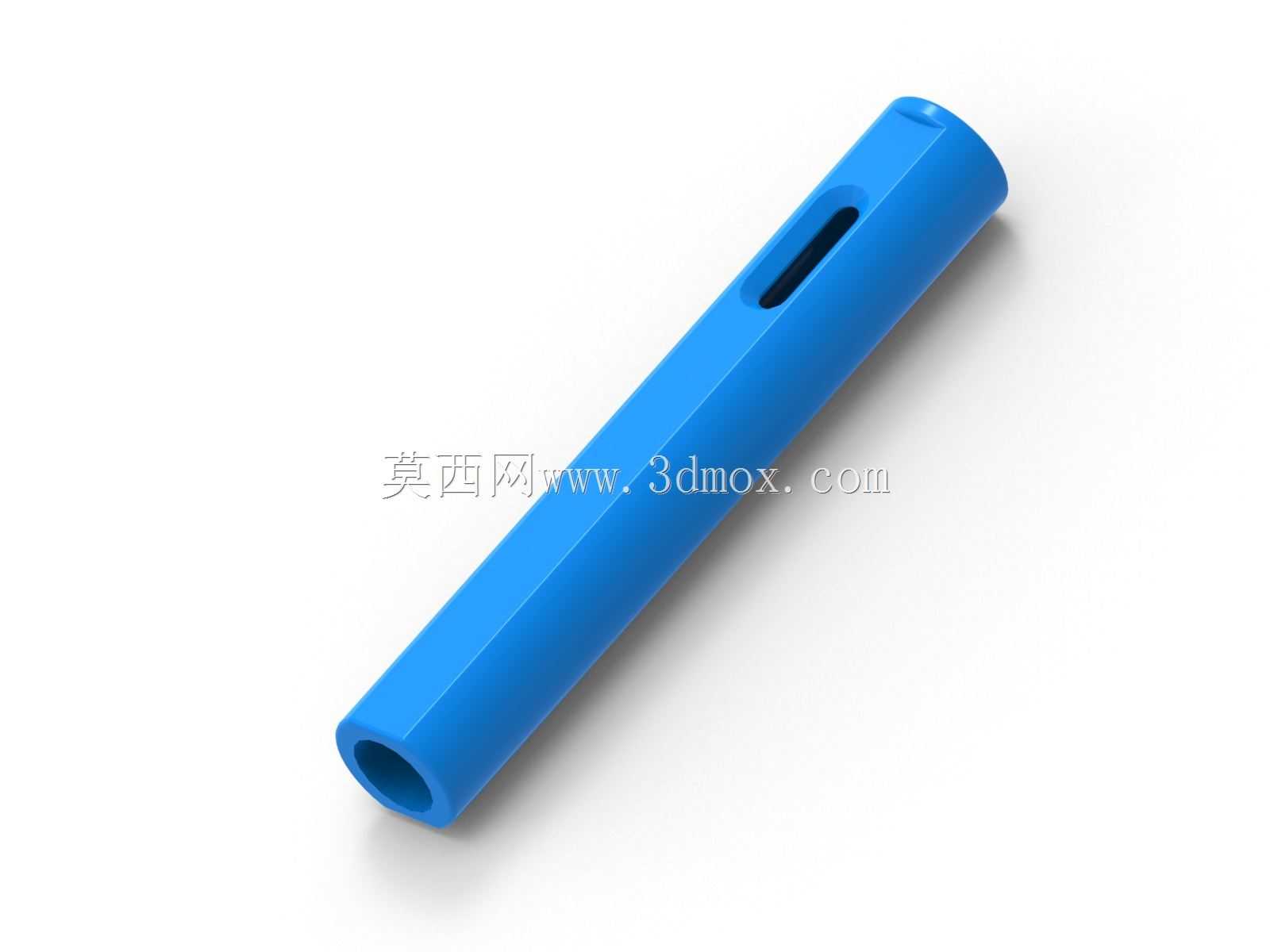

拉米款笔身外壳配套金属笔夹结构设计

日常办公与学生文具场景中，中性笔、钢笔的外壳与笔夹是直接影响握持手感、便携性的核心结构件，这套拉米风格的笔壳与笔夹结构，完全适配常规按动式、拔帽式书写笔的装配需求，可直接用于同规格笔类产品的结构迭代参考。从结构设计逻辑来看，笔身外壳采用等径薄壁圆筒结构，壁厚控制在1.2mm，既保证注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶问题，也能控制整体重量，长时间握持不会产生坠手感；笔壳靠近笔夹安装的位置预留了长条形定位卡槽，卡槽深度0.8mm，与笔夹的冲压折弯定位片完全贴合，装配时无需额外打胶，依靠卡扣过盈配合即可实现笔夹与笔壳的牢固连接，日常插拔笔帽、夹持在口袋或笔记本封面上时，不会出现笔夹脱落、错位的问题。笔夹采用不锈钢薄板冲压成型，整体做了圆弧过渡处理，靠近笔身的一侧做了内凹折弯，夹持厚度范围在0.3mm到5mm之间，既能适配薄款笔记本内页、衬衫口袋的夹持需求，也能稳固卡在较厚的书本封皮上，不会轻易滑落；笔夹的外露边缘全部做了R0.5的圆角打磨，避免锋利边缘刮坏衣物或者纸张。从安装边界来看，笔壳内径适配常规直径10mm的笔芯组件，内部预留了弹簧、按动结构的安装空间，笔壳两端的接口尺寸与同规格笔帽、笔尖组件的配合公差控制在±0.05mm，拔插力度控制在15N到20N之间，既不会因为配合过松导致笔帽轻易脱落污染笔尖，也不会因为配合过紧导致拔帽费力。在实际生产适配层面，笔壳可采用ABS或者PC塑料注塑成型，表面可做磨砂或者亮面处理，适配不同的外观设计需求，笔夹采用304不锈钢冲压后做抛光或者喷塑处理，耐磨损且不易生锈，长期使用也不会出现掉漆、变形的问题。从应用场景延伸来看，这套结构不仅可以用于常规书写笔的生产，也可以适配触控笔、美工刻字笔等同类杆状手持工具的外壳设计，只需要调整内部安装位的尺寸，即可适配不同的内芯组件，结构通用性较强。设计过程中充分考虑了手持握持的人机工程学，笔身外表面做了细微的防滑纹理处理，手部出汗时也不会打滑，笔夹的翘起高度控制在8mm，手指拨动笔夹时的受力角度符合日常使用习惯，单指即可完成夹持或者取下的操作，无需额外用力。针对装配环节的需求，笔壳与笔夹的定位结构做了防呆设计，反向安装时无法卡入定位槽，能够有效提升生产线的装配效率，减少错装导致的零件报废。整体结构没有复杂的异形曲面，注塑模具的分型面设置在笔身的轴向中心位置，模具加工难度低，量产时的成型周期短，能够有效控制生产成本；笔夹的冲压模具采用连续模设计，可一次性完成冲裁、折弯、成型工序，生产效率高，零件一致性好，批量生产时的尺寸稳定性强。
