带防护圈涵道式四旋翼飞行器结构设计

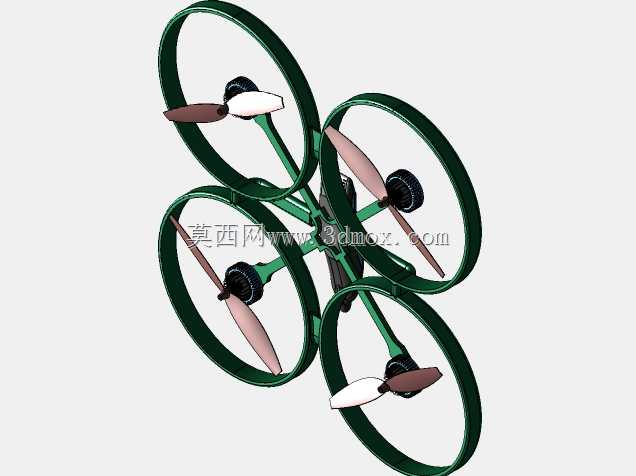

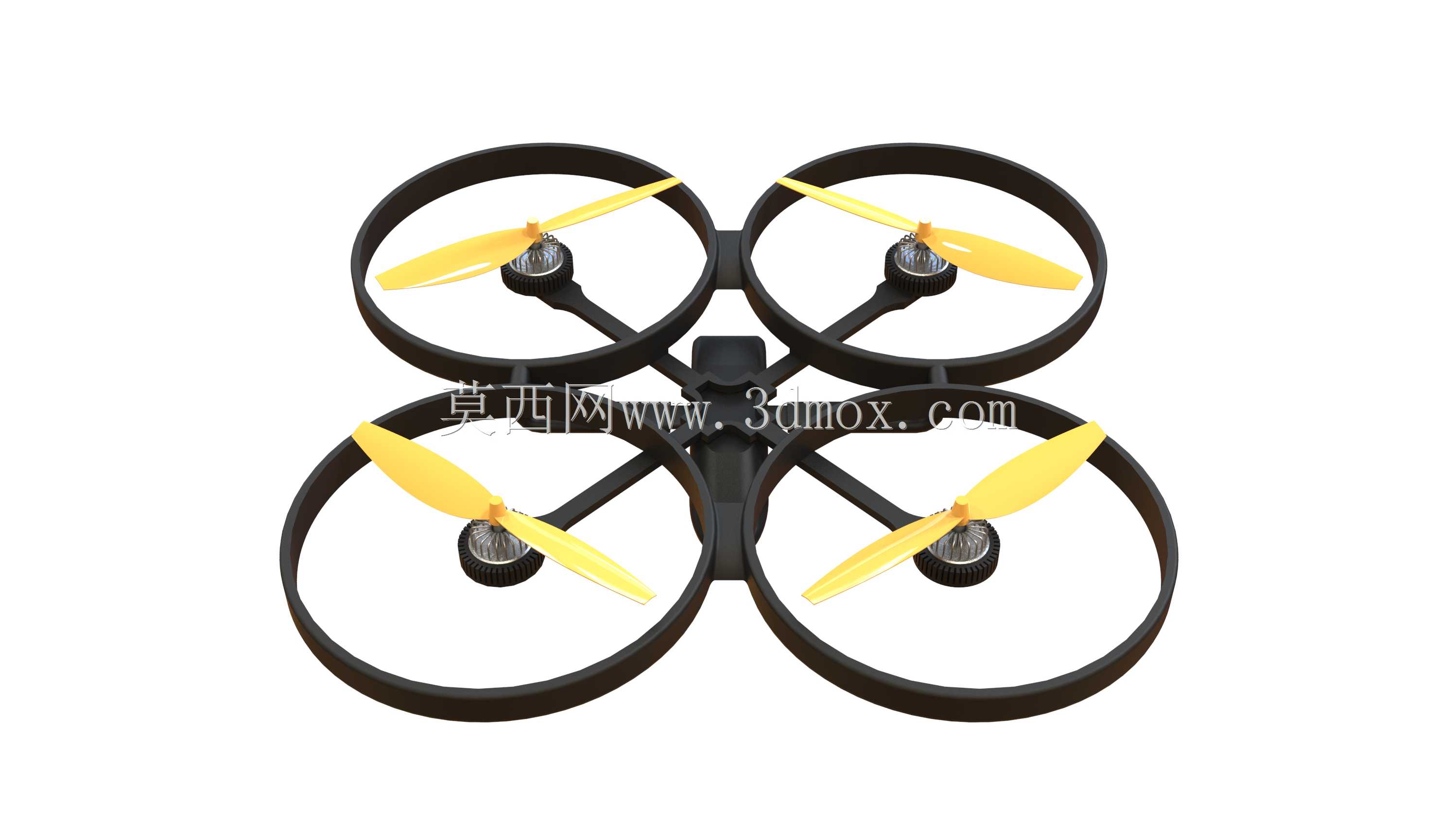

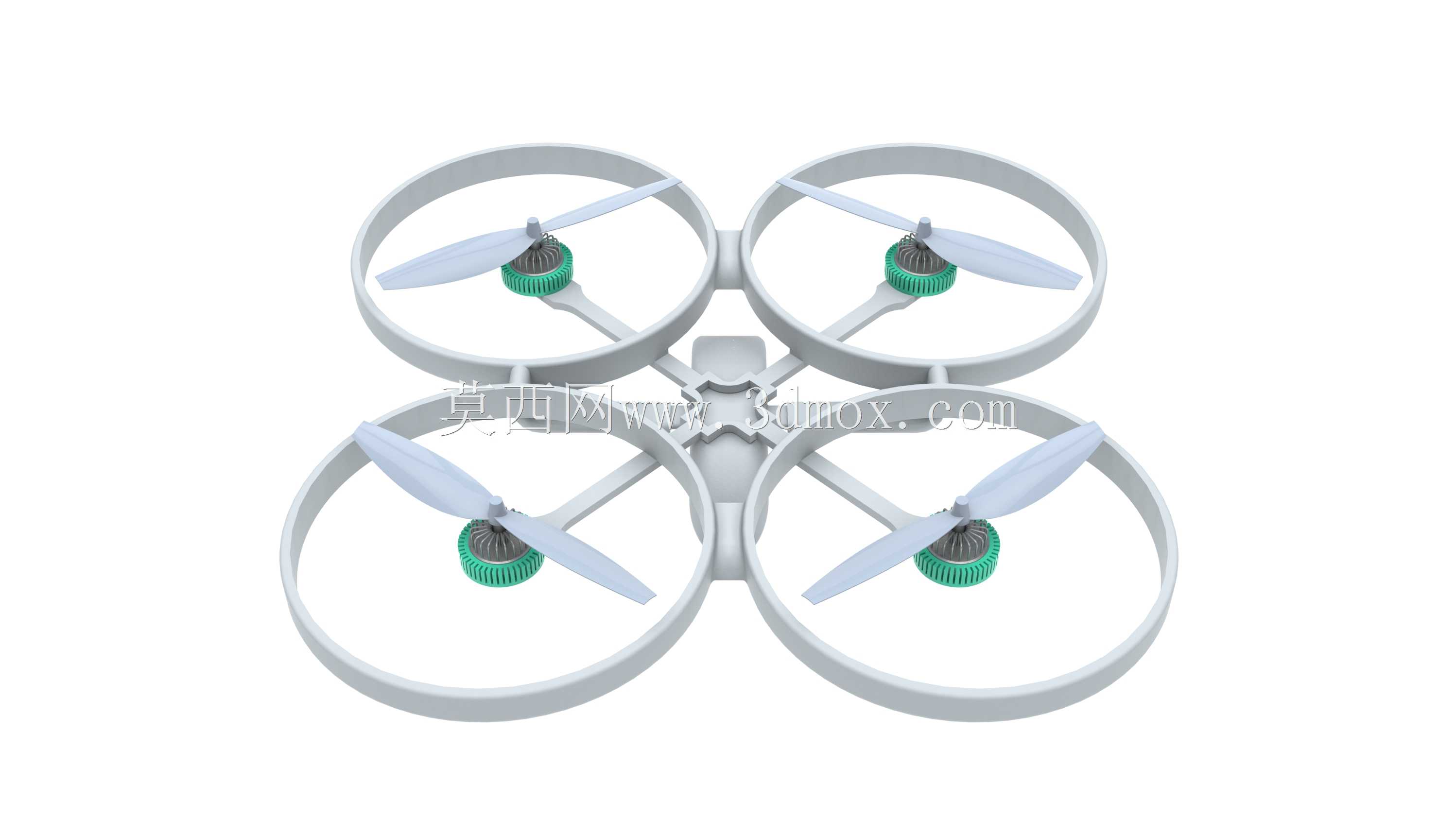

这款涵道式四旋翼飞行器的结构设计，核心围绕近人作业场景的安全需求展开，区别于常规开放式旋翼的消费级无人机，全包围的桨叶防护圈是结构设计的核心亮点，在室内巡检、教学实训、近距离航拍这类易发生碰撞的场景中，防护圈可直接阻隔高速旋转的桨叶与人员、障碍物的接触，避免桨叶断裂飞溅或划伤操作人员，同时碰撞时的冲击力可通过环形防护圈均匀传导至机架主体，降低单臂受力断裂的风险。从结构布局来看，四个旋翼单元呈中心对称分布，相邻旋翼的旋转方向相反，抵消自旋扭矩保证飞行姿态稳定，每个旋翼单元的涵道防护圈与机臂采用一体化衔接结构，省去额外的防护件安装接口，减少装配紧固件数量的同时，提升整体结构的抗扭刚度，避免飞行过程中机臂产生谐振影响飞行稳定性。动力单元的安装位设置在涵道中心的基座上，基座通过三根均匀分布的支撑筋与涵道内壁连接，支撑筋的截面采用翼型设计，可降低旋翼下洗气流经过支撑结构时产生的紊流，提升气动效率，减少动力损耗。中心机架区域预留了飞控板、电池、通讯模块的安装空间，安装槽位做了分层设计，上层可放置GPS模块与数传天线，避开下方动力线路的电磁干扰，中层为飞控核心安装位，设置了减震棉安装槽，可通过泡棉减震隔绝旋翼转动带来的高频振动，避免飞控陀螺仪采集数据出现偏差，下层为电池仓，采用滑轨式限位结构，方便快速更换电池，同时电池位置处于整机重心的正下方，可提升飞行过程中的姿态稳定性，降低飞控的姿态修正负荷。外形尺寸上，整机的外轮廓直径控制在200mm级别，涵道的环形宽度为15mm，可完全容纳65mm直径的螺旋桨，桨尖与涵道内壁的间隙控制在2mm，既避免加工装配误差导致桨叶擦碰涵道壁，又能利用涵道效应提升桨叶的拉力效率，相同动力配置下比开放式旋翼的拉力提升约12%。机臂的截面为椭圆形，长轴沿气流方向布置，可降低飞行过程中的迎风阻力，四个机臂与中心机架的衔接处做了圆角过渡，避免应力集中，在发生侧向碰撞时，应力可沿圆弧面分散，不会在衔接处出现断裂问题。起落支撑结构直接集成在涵道底部，每个涵道下方设置两个凸起的支撑脚，支撑脚高度为10mm，可保证降落时底部的电池仓与摄像头安装位不会接触地面，支撑脚的底部做了平面设计，增大与接触面的接触面积，降落时可保持机身水平，不会出现侧翻。从实际用途来看，这款结构的飞行器除了常规的航拍作业外，更适合室内狭小空间的巡检作业，比如管道内部检测、厂房设备巡检、教学场景的飞行实训，全包围的结构即使碰到墙面、管道或者操作人员，也不会造成桨叶损坏或者人员受伤，相比开放式旋翼的无人机，近场作业的安全冗余度更高。设计过程中针对涵道结构的气动特性做了针对性优化，涵道的进气口做了圆角导边处理，可减少进气时的气流分离，提升进气效率，涵道内壁的粗糙度控制在Ra1.6以下，降低气流沿壁面流动时的摩擦阻力。整机的装配采用模块化设计，每个旋翼单元的动力组件可单独拆卸更换，某个电机或者桨叶损坏时，不需要拆解整个机架，只需拆下对应涵道单元的支撑筋盖板即可更换配件，降低后期维护成本。线路布置上，每个机臂内部预留了走线槽，电调与电机的连接线可完全收纳在机臂内部，不会裸露在外被气流吹动产生振动，同时也避免线路被障碍物勾挂导致飞行故障。中心机架的顶部预留了功能拓展接口，可根据作业需求加装小型摄像头、气体传感器、温湿度检测模块等载荷，拓展接口采用标准的20mm孔距安装位，可兼容市面上多数微型无人机的载荷配件。整机的重量控制在120g以内（不含电池与载荷），采用轻量化的结构设计，在保证结构强度的前提下，支撑筋与机臂的壁厚控制在1.2mm，既满足注塑成型的工艺要求，又尽可能降低结构重量，提升续航时间。飞行过程中，涵道结构还可起到一定的降噪作用，桨叶转动产生的噪音经过涵道壁的阻隔与反射，比同规格开放式旋翼的噪音低约5分贝，更适合对噪音有要求的室内作业场景。针对新手操作的场景，全包围的防护圈可在新手操作失误发生碰撞时，保护桨叶不会直接撞击硬物断裂，降低练习过程中的配件损耗，非常适合作为飞行入门的实训设备结构。结构设计时也考虑了批量生产的工艺性，所有结构件均采用注塑成型的工艺设计，没有倒扣结构，不需要复杂的抽芯模具，可降低量产时的模具成本，每个零件的拔模角度控制在1.5度以上，保证注塑件可顺利脱模，成型后的零件变形量小，装配间隙容易控制。
