简易组装式儿童VR观影收纳盒结构

日常接触消费级儿童光学配件的结构设计时，这类简易组装的VR观影收纳结构，往往是入门级结构练习与小批量量产适配的典型载体，很多刚接触消费类塑胶件设计的工程师，都会从这类小产品入手拆分装配逻辑、验证公差配合的实际效果。从实际使用场景来看，这类结构主要面向家庭场景下的低龄儿童短时观影需求，不需要复杂的电子元器件集成，核心是依托手机屏幕作为显示源，通过盒体内部的光学镜片折射形成大尺寸虚像，给儿童提供类似大屏观影的视觉体验，同时壳体本身要起到隔绝环境杂光、固定镜片与手机位置、避免儿童直接接触光学镜片造成污损的作用。

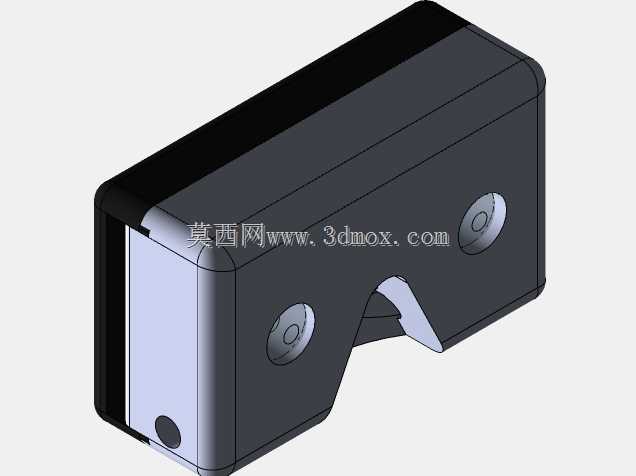

设计这类结构的时候，首先要考虑的是组装门槛，因为面向普通家庭用户自行组装，不能采用螺丝、胶水这类需要额外工具或者固化等待的连接方式，所有配合位都要做卡扣式的直插装配，壳体拆分为前后两个主壳体、镜片压圈、手机挡片几个独立零件，用户拿到散件后只需要顺着导向槽按压到位就能完成组装，不需要额外查阅复杂的装配说明。从结构细节来看，壳体的边角全部做了R3以上的圆角处理，避免尖锐棱角划伤儿童皮肤，所有卡扣的配合深度控制在1.5mm，既保证装配后不会轻易松脱，又不会因为扣合过紧导致儿童或者家长拆卸的时候夹手。

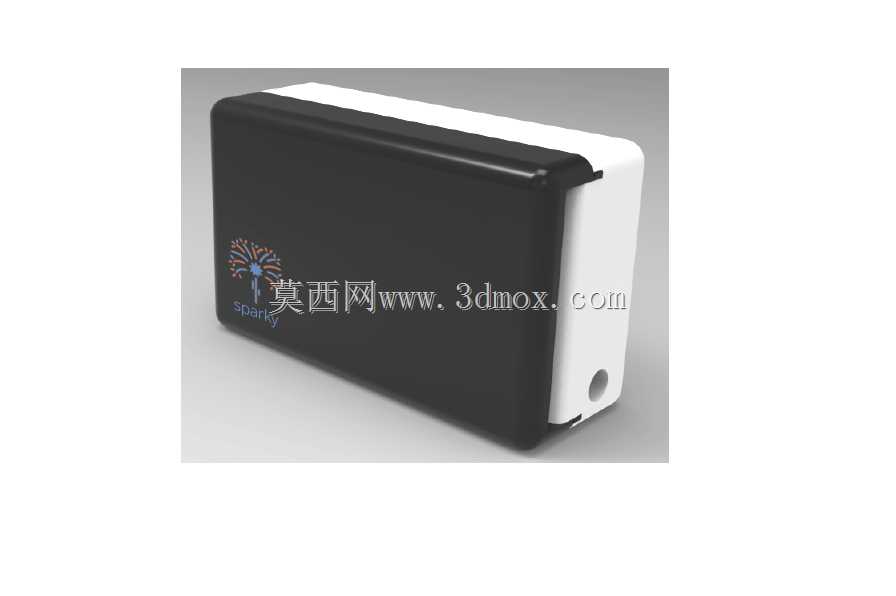

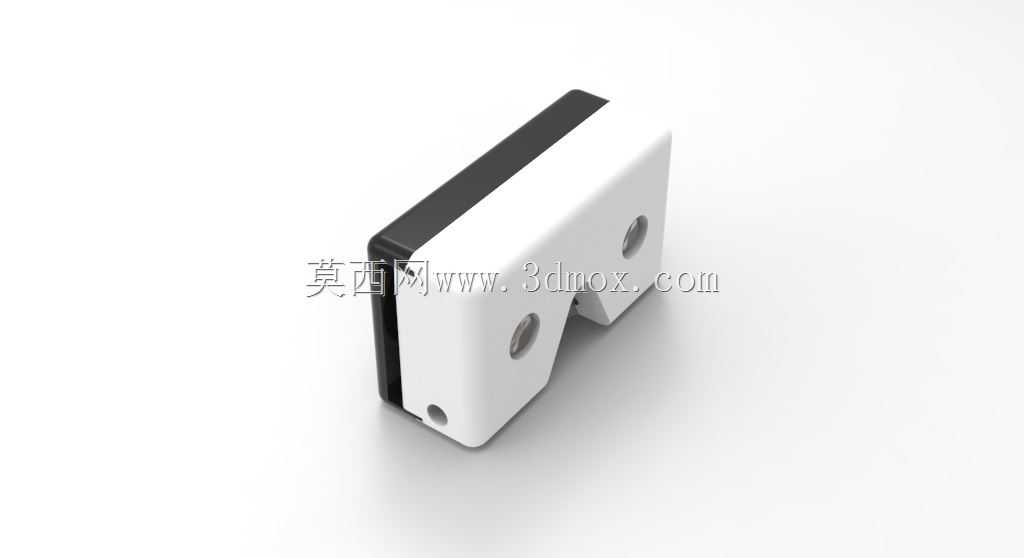

外形尺寸的设定上，整体长宽高控制在160mm*90mm*75mm的区间，这个尺寸刚好适配目前主流的6到7英寸屏幕手机，同时重量控制在120g以内，儿童手持的时候不会因为过重产生手腕疲劳，安装边界方面，手机放置腔的内侧做了2mm厚度的软胶贴位预留，不需要额外做手机夹结构，靠软胶的摩擦力就能固定不同厚度的手机，同时预留了摄像头与散热孔的避让位，避免手机长时间播放的时候积热。镜片安装位的同轴度公差控制在0.1mm以内，两个镜片的中心距匹配儿童的平均瞳距，设置在58mm，避免观影的时候产生重影、眩晕的问题，镜片面与手机屏幕的距离固定在70mm，适配市面上常见的3倍焦距亚克力VR镜片，不需要额外调焦结构，降低整体的零件数量与组装复杂度。

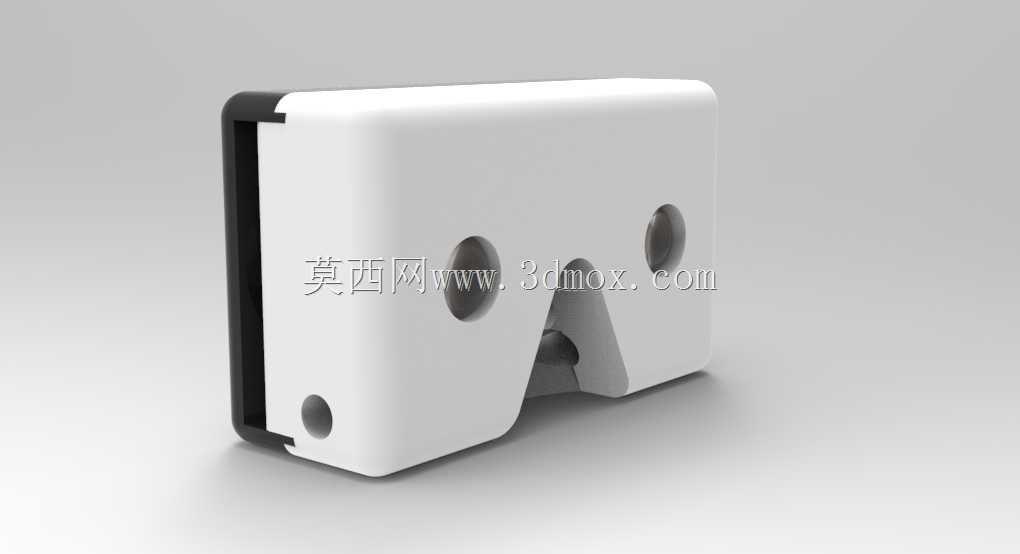

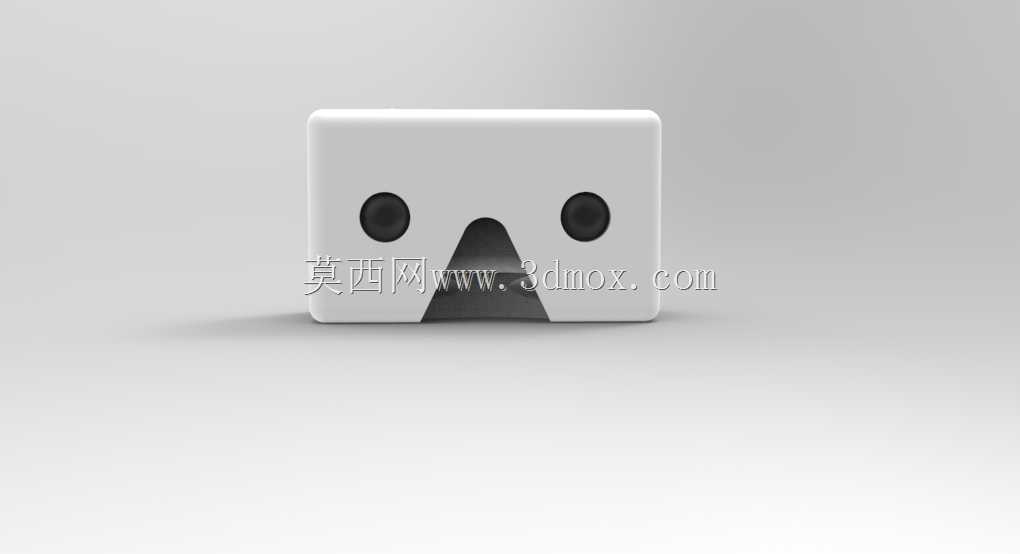

从功能特性来看，盒体顶部预留了10mm宽度的插片缝隙，可以插入不同的遮光片或者滤光片，适配不同光线环境下的使用需求，侧面做了两个直径8mm的穿线孔，方便耳机线穿过连接手机，不需要在合盖的时候挤压线材。壳体的壁厚统一设置为2mm，采用ABS材质注塑的时候不会出现缩痕，同时壳体外侧做了细晒纹处理，既可以隐藏注塑时候的结合线，又能增加手持的时候摩擦力，避免儿童手滑摔落。鼻托位置做了弧形内凹处理，贴合儿童鼻梁的轮廓，减少漏光的同时不会压迫鼻梁造成不适感，绑带安装位设置在壳体两侧的挂耳结构上，挂耳做了2mm的加厚处理，绑带拉扯的时候不会出现断裂问题，挂耳的开孔尺寸适配15mm宽度的弹性织带，用户可以自行更换不同长度的绑带适配头围。

很多工程师在做这类小结构设计的时候，容易忽略装配的容错性，比如卡扣的导入角做的过小，用户装配的时候容易出现卡扣对位不准、扣合不到位的问题，这个结构在所有卡扣的起始位置都做了15度的导入斜角，导向槽的间隙预留0.2mm，就算零件有轻微的注塑变形，也能顺利完成装配。另外在壳体的合模线位置，全部做了错位0.3mm的止口结构，合盖之后不会出现明显的缝隙，也能避免外部光线从合模缝隙进入盒体内部影响观影效果，止口的配合面做了0.1mm的间隙预留，不会因为塑胶件的翘曲导致合盖困难。内部的镜片固定位做了一圈0.5mm高的凸筋，镜片放置之后靠压圈压紧，凸筋刚好顶住镜片的边缘，不会刮花镜片的光学面，压圈同样采用卡扣固定，不需要超声波焊接，后期如果镜片出现刮花，用户可以自行拆开压圈更换镜片，延长整体的使用寿命。
