标准凸点拼接式积木块结构设计

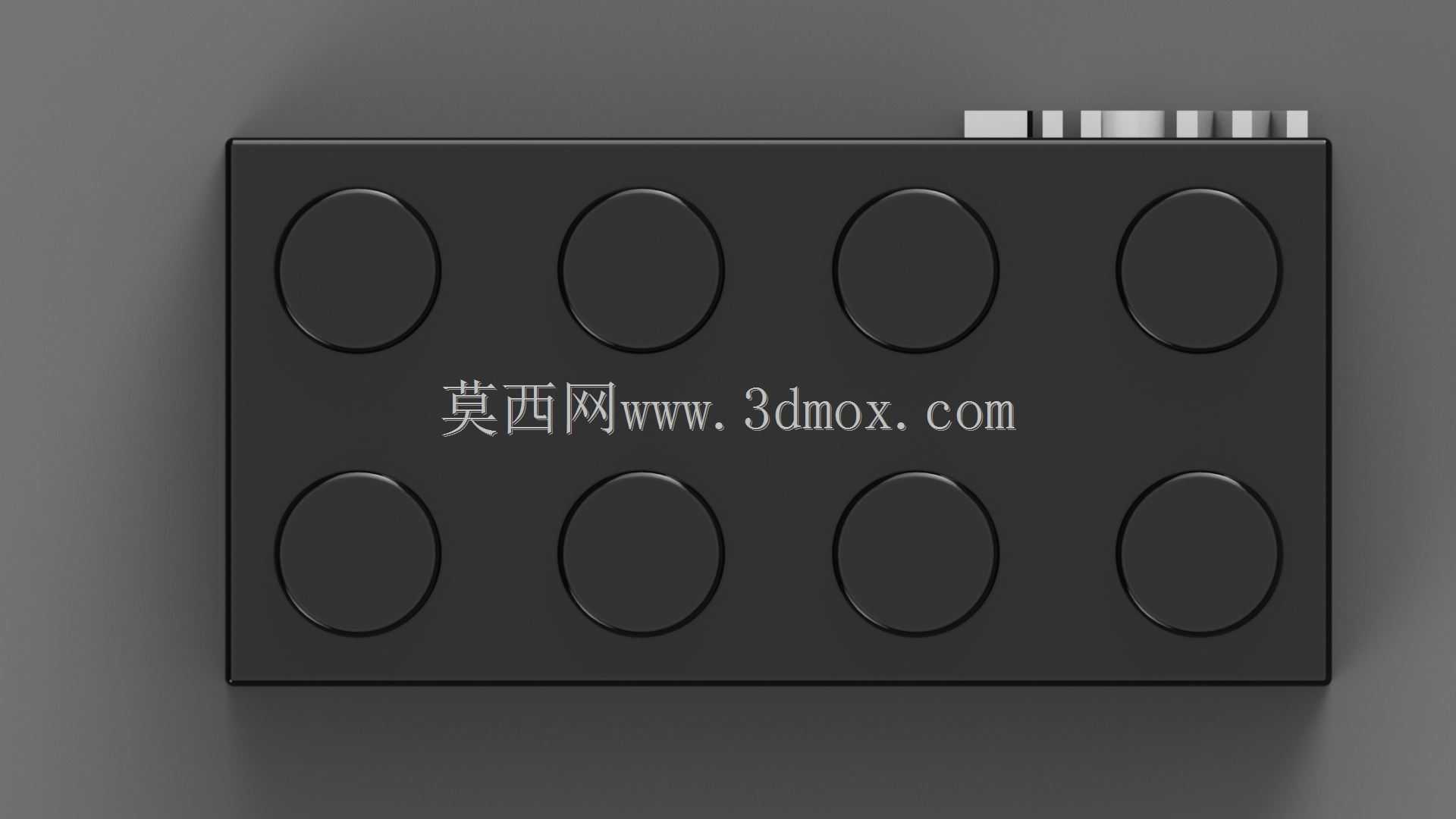

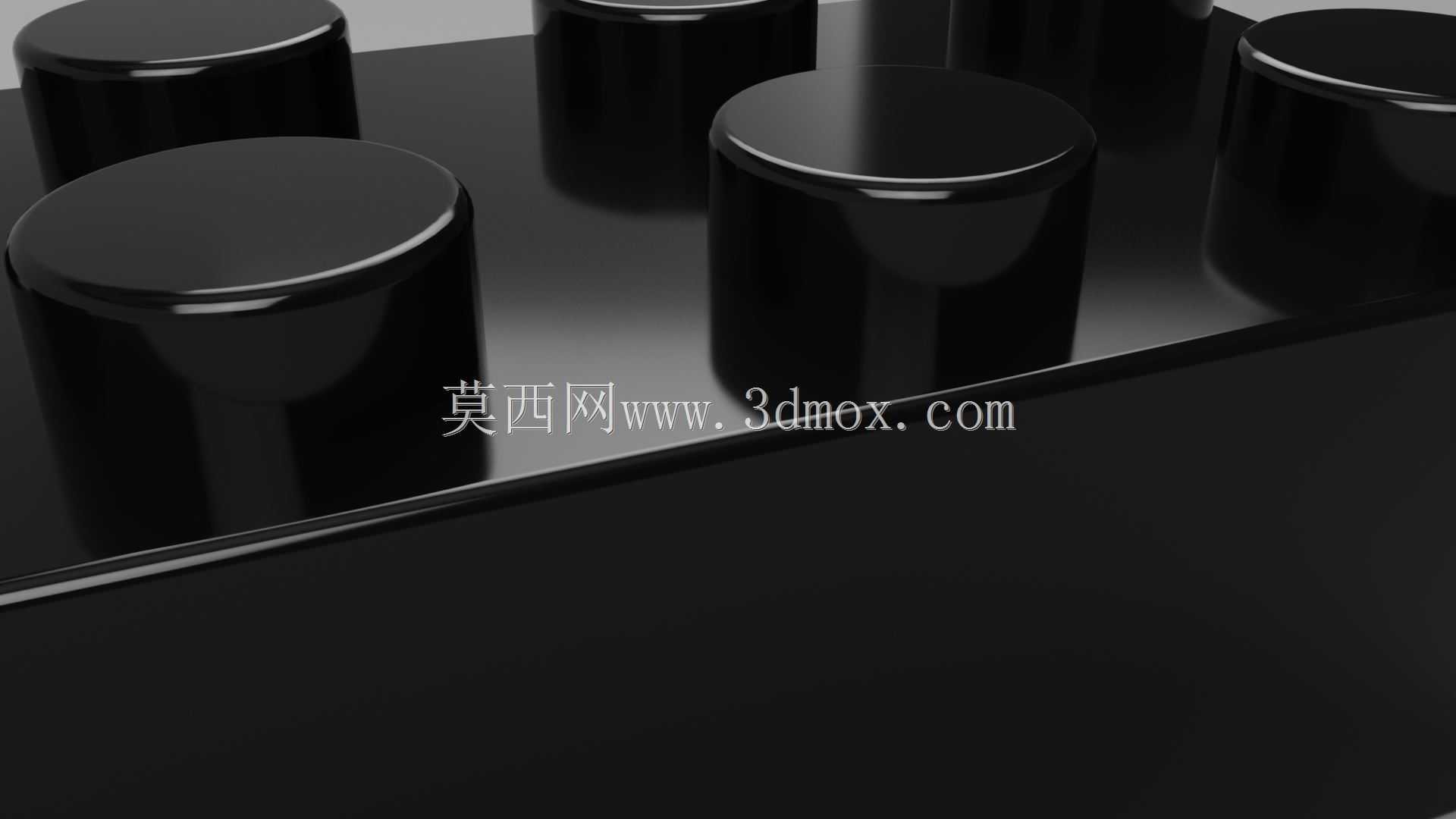

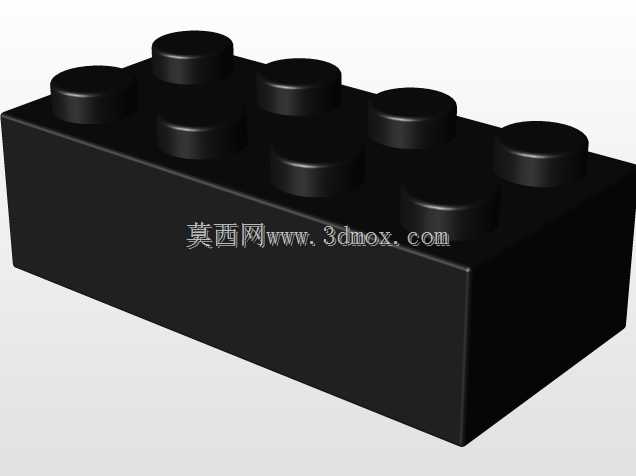

日常接触的拼接类积木核心单元，其凸点结构的尺寸公差控制直接决定整套积木的拼接手感与复用寿命，做这类零件的结构设计时，最先要敲定的是凸点与基座的配合过盈量，不能过松导致拼接后易脱落，也不能过紧造成拆装费力甚至凸点断裂。这类积木块的应用场景覆盖桌面益智拼装、教学结构验证、创客快速原型搭建多个领域，尤其是在3D打印的创客实践中，标准规格的积木块可以作为快速搭建验证结构的基础单元，不用额外设计连接结构就能实现不同功能模块的快速拼接。从结构功能来看，顶面的圆柱形凸点是核心连接结构，每个凸点的外径、根部圆角、高度都需要匹配标准积木的拼接凹槽尺寸，凸点根部做小圆角过渡是为了降低3D打印或者注塑生产时的应力集中，避免反复拆装后凸点从基座断裂；基座部分的内腔需要预留和下方凸点配合的间隙，同时壁厚要均匀，不管是注塑成型还是FDM3D打印，均匀壁厚都能减少成型过程中的翘曲变形，保证块体的平面度，避免拼接后出现块体倾斜、缝隙不均的问题。设计时首先要确定的是安装边界尺寸，单块2x4规格的积木块，长宽尺寸要严格匹配通用拼接公差，凸点的中心距必须保持一致，否则多块拼接时会出现累计误差，导致长跨度结构无法对齐；凸点的高度要控制在合理范围，既要保证插入下方积木凹槽后有足够的接触面积提供摩擦力，又不能过高导致拼接后块体之间出现虚位。实际建模过程中，要注意凸点的脱模斜度，不管是开模注塑还是3D打印后去除支撑，微小的脱模斜度都能降低生产难度，同时不会影响拼接的紧密度；基座的底部边缘做微小倒角，既可以避免锐边划伤使用者，也能在拼接时起到导向作用，让凸点更容易对准下方的凹槽。这类积木块除了作为玩具使用，在工业设计的快速原型验证中也常被用作模块化搭建的基础单元，比如搭建传感器临时固定支架、小型机械结构的原理验证模型，依靠标准的拼接接口可以快速调整结构布局，不用额外加工连接零件，大幅缩短原型验证的周期。从结构强度角度考虑，凸点与基座连接的位置是应力集中区域，反复拆装的过程中这个位置承受的是插拔带来的剪切力，所以建模时这个位置的圆角不能省略，同时要保证该位置的壁厚足够，不能出现薄胶位导致受力断裂；基座的内腔加强筋设计也要合理，加强筋的厚度不能超过外壁厚度，否则成型时表面会出现缩痕，影响块体的外观平整度，加强筋的分布要兼顾结构刚性和成型便利性，不要在内部设计过多难以清理支撑的复杂结构，尤其是针对3D打印的应用场景，要尽量做到少支撑甚至无支撑打印，降低后处理的工作量。实际使用中，这类积木块的拼接寿命和凸点的表面粗糙度也有直接关系，如果是3D打印制作，凸点表面如果层纹过深会增大插拔的摩擦力，同时加快磨损速度，所以设计时可以适当将凸点外径取下偏差，预留出表面处理的余量，保证打印处理后的凸点尺寸在配合公差范围内；如果是用于教学场景，这类积木块还要考虑耐摔性能，块体的外部棱角都要做圆角处理，避免摔落时应力集中导致边角崩裂，同时材料选择上要兼顾韧性和刚性，不过结构设计阶段就要通过合理的壁厚和圆角设计，降低材料性能不足带来的断裂风险。很多新手在设计这类拼接积木时，容易忽略凸点的中心距公差，往往单块尺寸没问题，多块拼接后累计误差过大，导致长结构无法对齐，所以建模时要优先以凸点中心距为尺寸基准，再推导外部轮廓尺寸，而不是先画外轮廓再排布凸点，这样才能从基准层面保证多块拼接的一致性。另外，积木块的底面平整度也很重要，如果底面翘曲，拼接后块体之间会出现缝隙，甚至无法和下方的积木完全贴合，所以设计时基座的底部边框要保证足够的宽度，平衡成型过程中的内应力，减少翘曲变形的概率。
