WiiU游戏手柄控制器结构设计

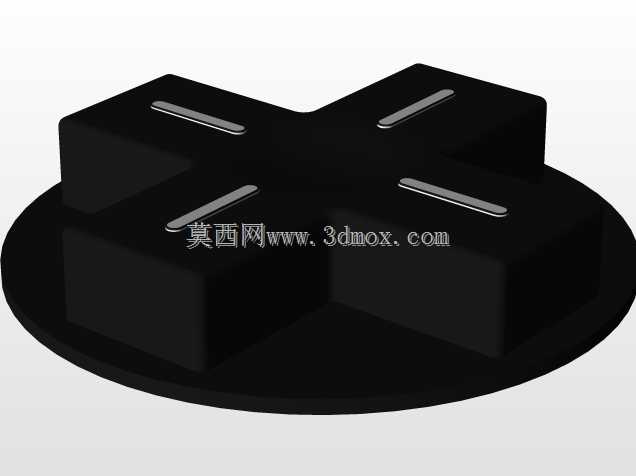

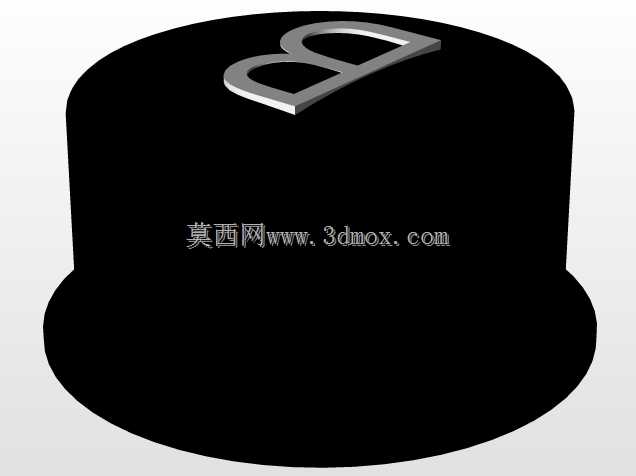

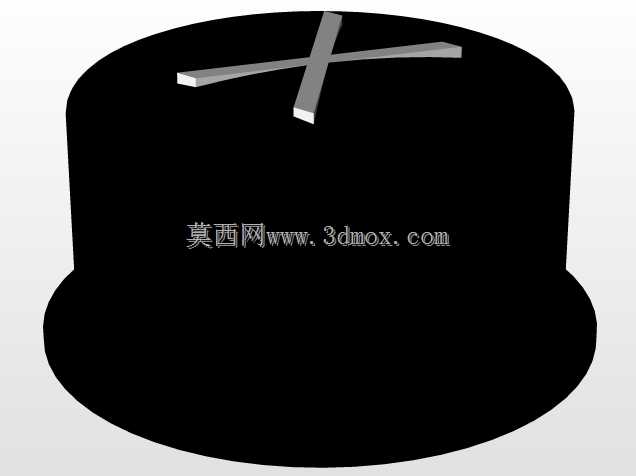

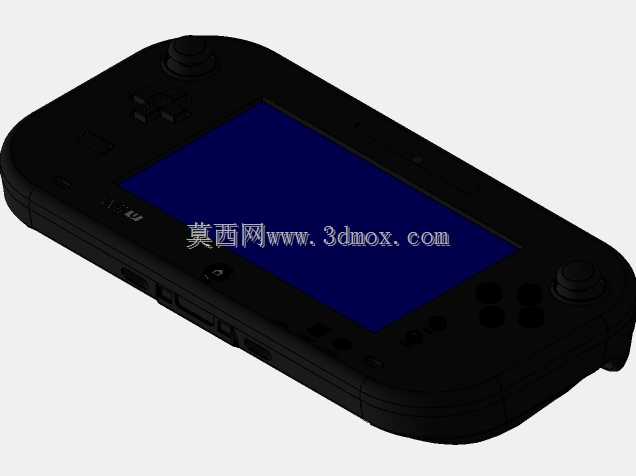

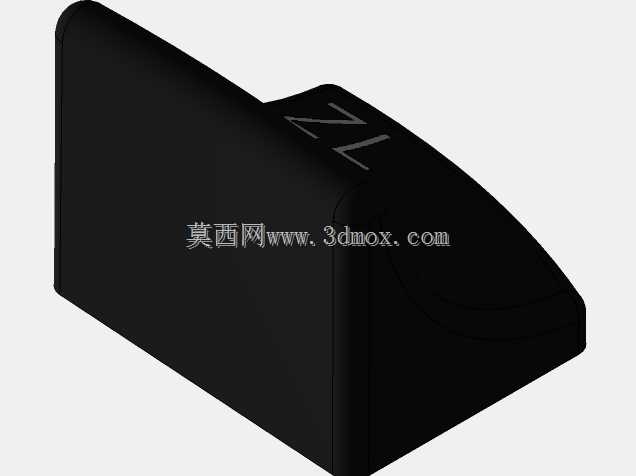

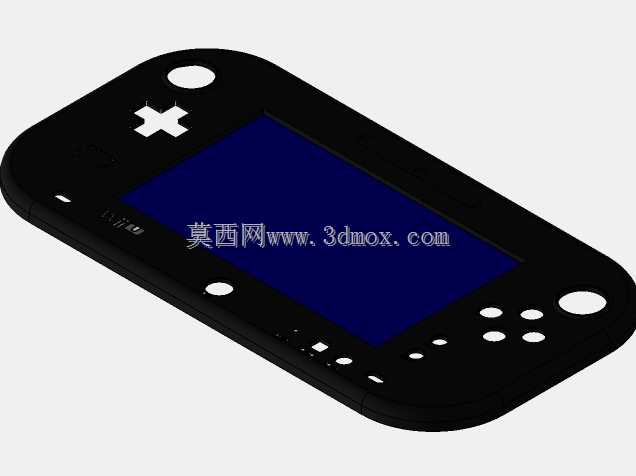

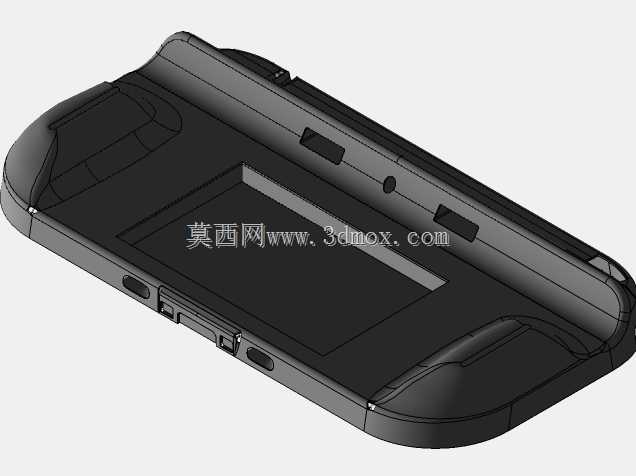

这款手持游戏交互控制器的结构设计，核心围绕长时间手持操作的人机工程需求展开，整体采用横向握持的对称布局，主体轮廓做了大圆角过渡处理，避免棱角对手掌造成压迫，适配不同手型的握持姿态。设备正面居中设置大尺寸显示区域，屏幕周边做了下沉式边框设计，既可以保护屏幕表面不受剐蹭，也能在跌落时分散冲击载荷，降低屏幕碎裂风险。屏幕两侧对称分布操作按键与双模拟摇杆，左侧设置方向控制按键组，右侧布置功能动作按键，左右摇杆的位置刚好对应双手拇指自然放置的活动范围，操作时无需大幅挪动拇指即可覆盖所有常用操作位，减少长时间游戏的操作疲劳。设备两侧的握持区域做了内凹的弧面处理，贴合手掌大鱼际与指根的贴合曲线，握持时手掌与壳体的接触面积更大，单位面积受力更小，即使连续握持数小时也不会产生明显的硌手感。壳体侧面预留了数据接口与功能按键的安装位，接口位置避开了握持时手指的触碰范围，避免操作过程中误触接口或按键。内部结构采用分层堆叠设计，上层为屏幕与按键模组安装层，中层为主控电路板与电池仓，下层为后盖与配重块安装位，电池仓设置在设备重心位置，让整机重量均匀分布在双手握持区域，避免头重脚轻的握持感。按键采用硅胶垫触发结构，按键行程控制在1.2-1.5mm区间，按压力度设置在60-80g，兼顾触发反馈的清晰度与长时间按压的舒适度，摇杆采用自复位电位器结构，设置了25度的最大偏转角度，回中精度控制在0.5度以内，满足精细操作的控制需求。壳体壁厚均匀设置在1.8mm，在按键安装位、螺丝柱位置做了局部加厚处理，提升结构强度，同时在壳体内部设置了纵横交错的加强筋，既可以提升壳体抗形变能力，也能为内部电路板提供支撑限位，避免设备晃动时内部元件移位。设备整体的外形尺寸控制在横向250mm以内，纵向120mm以内，厚度不超过25mm，适配常规收纳包的尺寸边界，方便用户随身携带。屏幕与前壳的装配采用卡扣加双面胶的固定方式，既保证装配缝隙均匀，也能起到一定的防尘防水溅作用，后盖与前壳采用螺丝加卡扣的组合固定方式，拆卸维护时只需拧下底部的固定螺丝即可拆开壳体，方便更换电池或维修内部元件。所有外露的按键边缘都做了R0.5的圆角处理，避免按键边缘割手，摇杆帽采用软胶材质包覆，表面做了防滑纹理，提升拇指操作时的摩擦力，避免出汗打滑。设备顶部设置了肩键，肩键的触发面做了倾斜设计，刚好对应食指自然弯曲的触碰角度，按压力度比正面按键稍大，避免误触。
