带发动机机舱支架的锤头侧部安装板结构

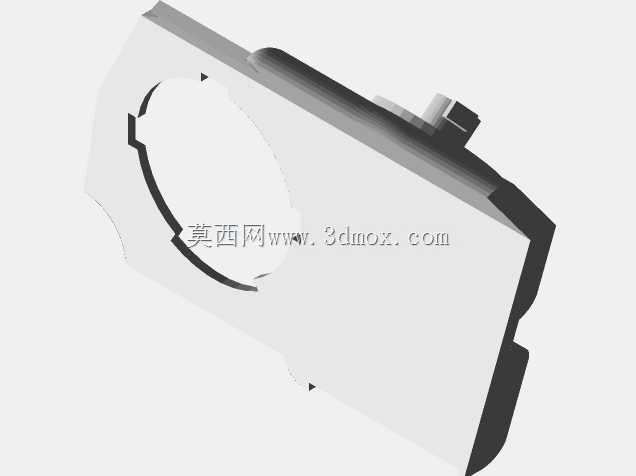

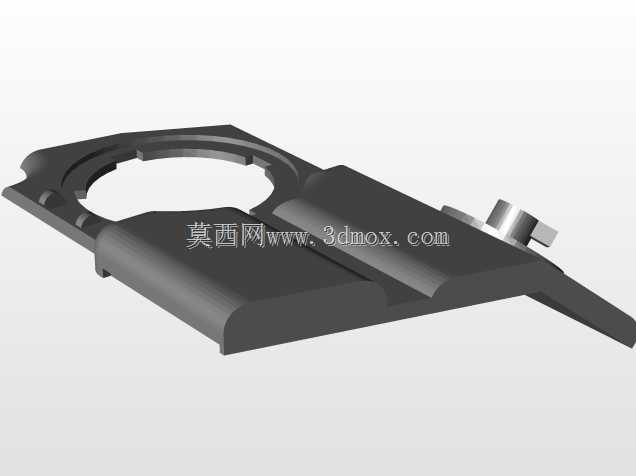

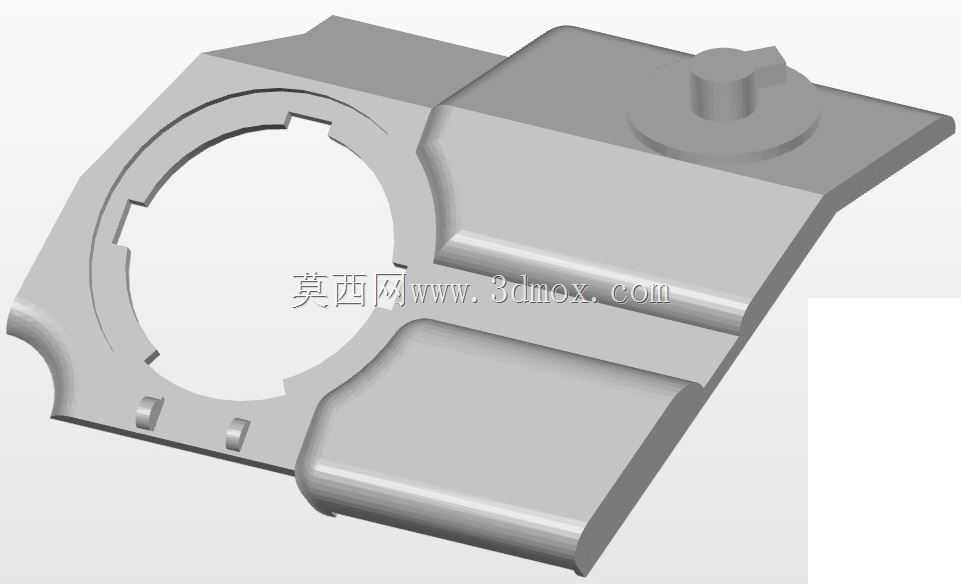

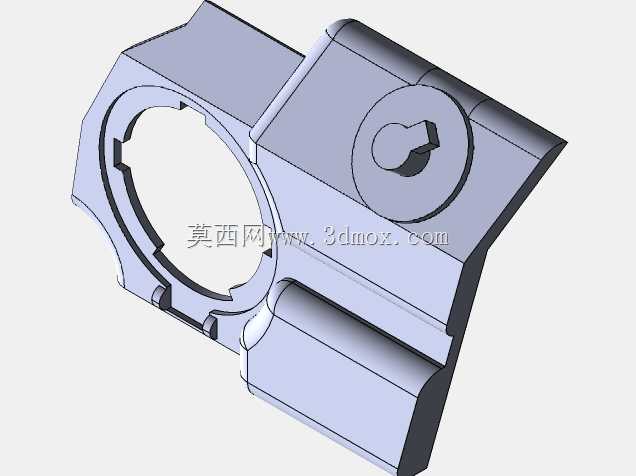

该结构件配套于搭载小排量发动机的工程破碎作业锤头总成，作为侧部承载与安装基体，在作业过程中既要承担锤头高频冲击传导的侧向载荷，也要为发动机机舱支架提供稳定的安装定位面，避免动力单元在持续振动工况下出现连接松脱、位移偏斜的问题。从实际装配场景来看，该侧板位于锤头总成的侧方外露区域，除了核心的承载连接作用外，还能对内部的冲击传动组件形成侧向防护，阻挡作业过程中飞溅的碎石、粉尘侵入总成内部，减少运动副的磨粒磨损风险。设计阶段优先考虑了载荷传递路径的优化，大尺寸环形安装位的周边设置了多道阶梯式加强筋，筋条走向完全匹配冲击载荷的传导方向，避免应力集中导致的结构开裂，环形位内侧的卡槽结构用于和锤头内部的回转衬套配合，卡槽的公差带严格匹配衬套的安装过盈要求，保证装配后无径向窜动。上部凸起的柱状定位结构是机舱支架的主安装定位销，周边的平面区域预留了支架连接的螺栓过孔位置，安装面的平面度控制在合理范围内，保证支架装配后与侧板完全贴合，不会出现局部应力集中。下部的弧形过渡结构完全避让开锤头作业时的运动轨迹，同时兼顾了结构减重需求，在不降低整体刚度的前提下削减了非承载区域的材料厚度，适配整机轻量化的设计要求。侧板边缘的两个小型凸台是侧盖板的定位卡点，用于快速固定外侧的防尘盖板，减少装配时的对位调整时间。从安装边界来看，该侧板的环形安装位中心到上部定位柱的中心距、到下部弧形边缘的垂直距离都严格匹配现有40k级锤头的总成安装尺寸，可直接替换同规格的原有侧板结构，无需对周边其他部件做适配修改。结构的壁厚分布经过载荷仿真验证，承载区域壁厚满足冲击载荷下的强度要求，非承载区域的壁厚过渡平缓，避免压铸或机加工过程中出现应力变形，所有棱边都做了圆角过渡处理，既减少了热处理过程中的开裂风险，也能避免装配过程中锐边划伤操作人员。
