街机摇杆金属外壳结构设计方案

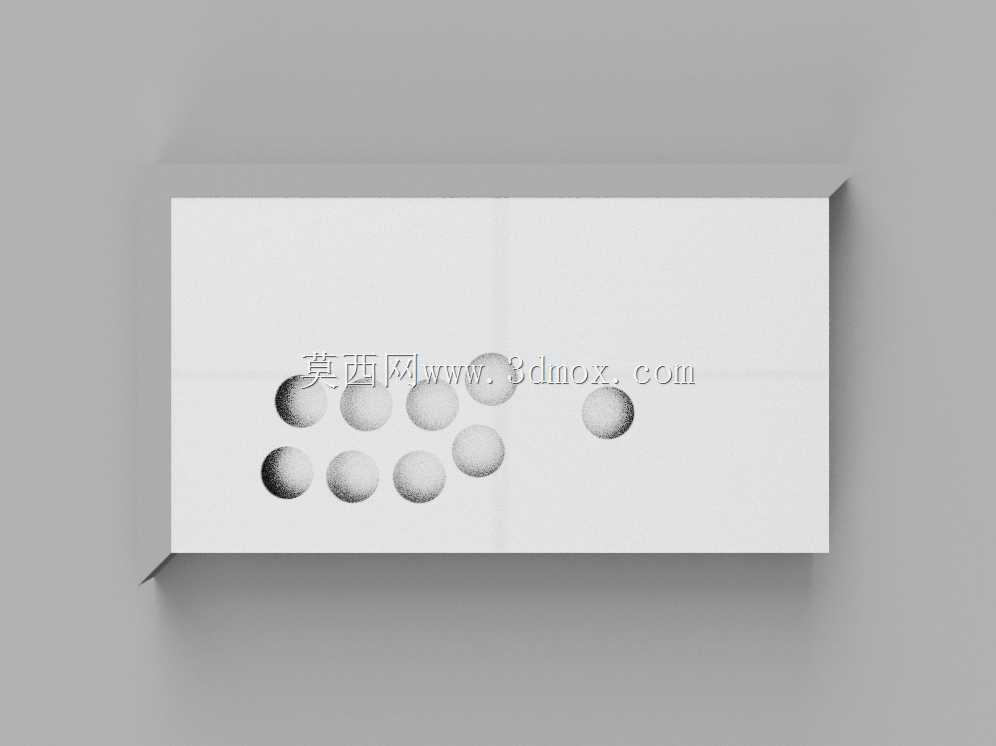

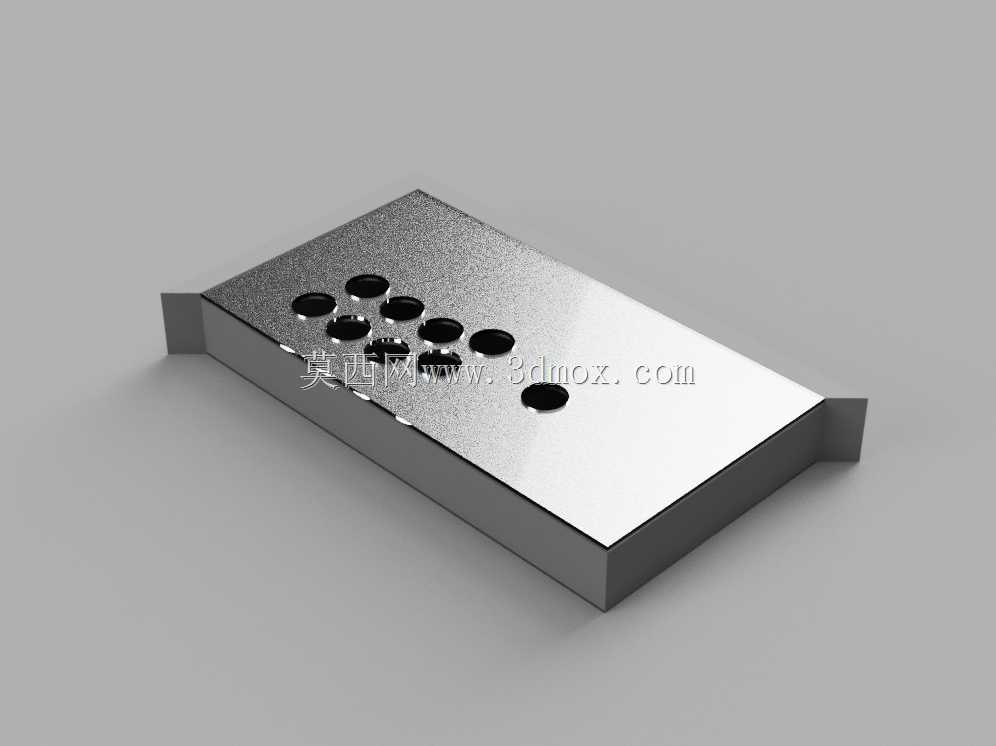

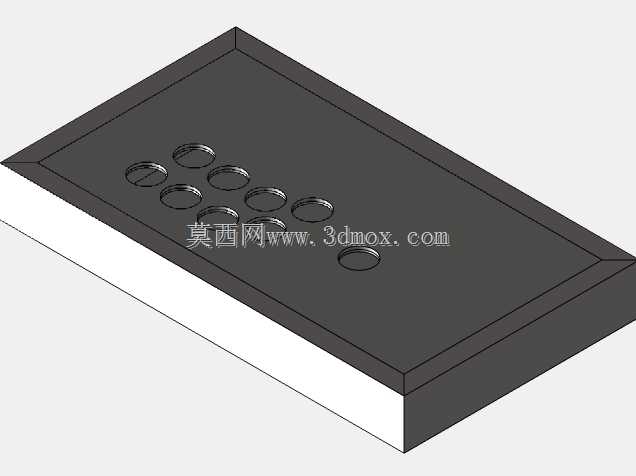

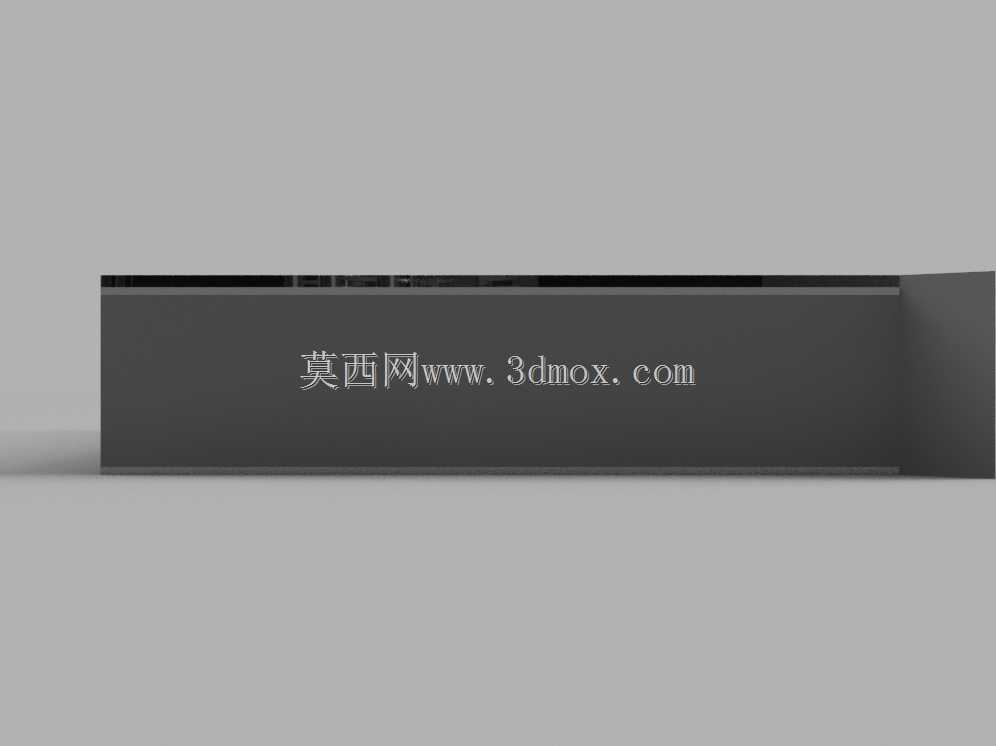

这款街机摇杆的外壳结构，主要面向商用街机台、家用定制格斗游戏操作台的配套安装场景，作为摇杆按键的承载基体，需要兼顾操作时的结构刚性与安装适配性。设计过程中首先考虑了不同安装场景的边界要求，针对商用点位的台面嵌入需求，壳体两侧预留了折边安装位，可直接卡入台面预留开孔后通过侧边紧固件锁附，不需要额外制作转接支架，能大幅降低现场安装的调整工作量。壳体主体采用铝板作为核心承载层，相比传统纯木质摇杆底座，铝板的抗形变能力更强，长期承受玩家高频按压、摇杆扳动的冲击力时，不会出现螺丝孔位松垮、面板凹陷的问题，同时铝板的表面处理工艺成熟，可做拉丝、阳极氧化等多种外观效果，适配不同风格的街机装修方案。在v1版本的基础上，设计时额外增加了中密度纤维板与亚克力材质的辅助外壳部件，中密度纤维板作为内层缓冲衬层，可吸收按键敲击时产生的共振，避免金属壳体直接传导震动产生的异响，亚克力材质作为表层装饰盖板，可根据运营需求印制图案、标识，同时不会遮挡金属面板的质感。面板上的开孔位置严格遵循主流街机操控的布局规范，8个动作按键的孔位间距、摇杆安装孔的中心位置，都匹配市面通用的街机摇杆、按键的安装尺寸，不需要二次扩孔或修磨，装配时可直接将标准件卡入孔位完成固定。壳体的内部预留了足够的走线空间，按键与摇杆的接线可沿着铝板与纤维板之间的夹层排布，避免线材被按压结构挤压造成短路，侧边的折边高度经过反复校核，既保证了壳体嵌入台面后的贴合度，也不会因为高度过高挤占台面下方的设备安装空间。针对不同地区的商用台面标准尺寸，设计时对壳体的整体长宽尺寸做了适配调整，可直接匹配瑞典地区街机点位的通用台面开孔规格，不需要针对单一场景重新裁切面板，大幅降低了批量部署时的加工成本。壳体的边缘全部做了倒角处理，避免安装或日常维护时划伤操作人员，铝板与纤维板、亚克力层之间采用定位柱加紧固件的连接方式，分层拆解方便，后期更换按键、摇杆等易损件时，只需要拆开对应层的固定件即可完成操作，不需要将整个壳体从台面上拆下。
