精简版Pixy2视觉传感器安装组件结构

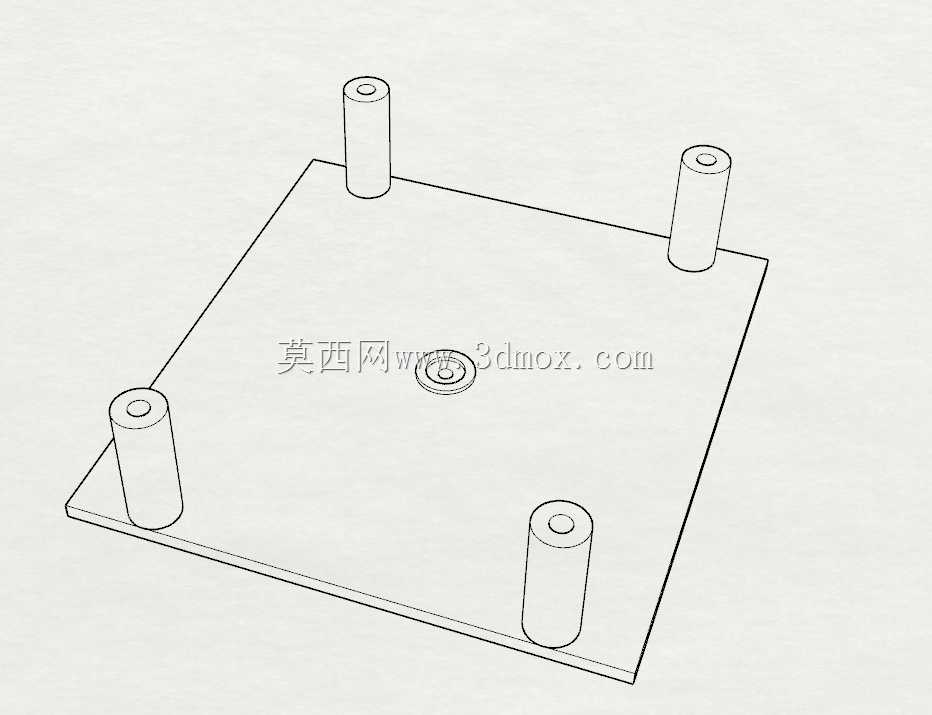

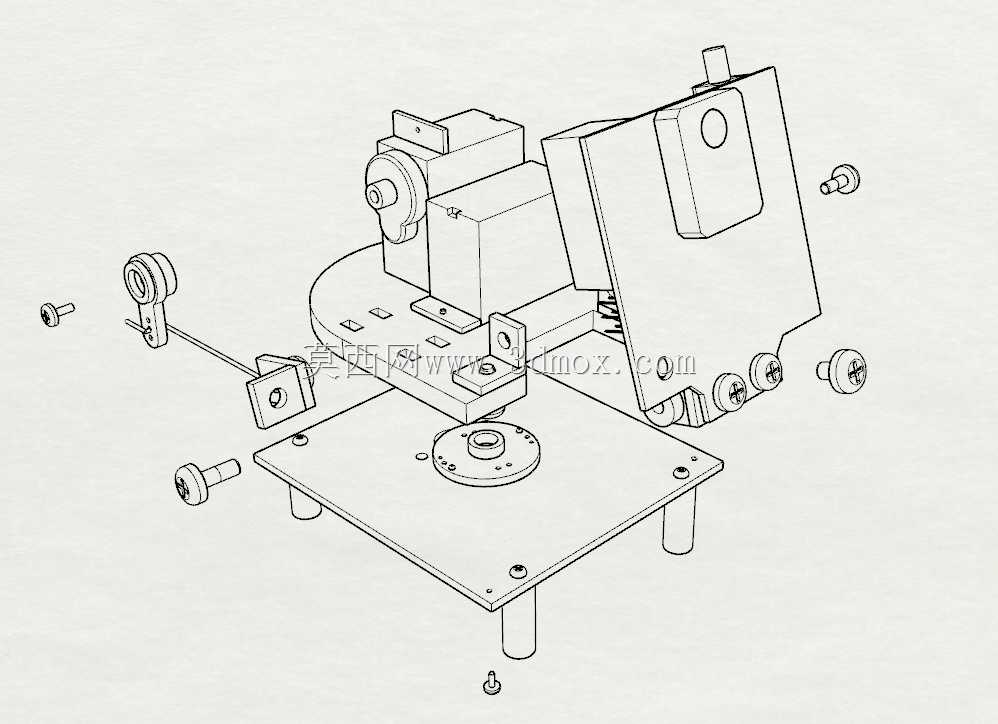

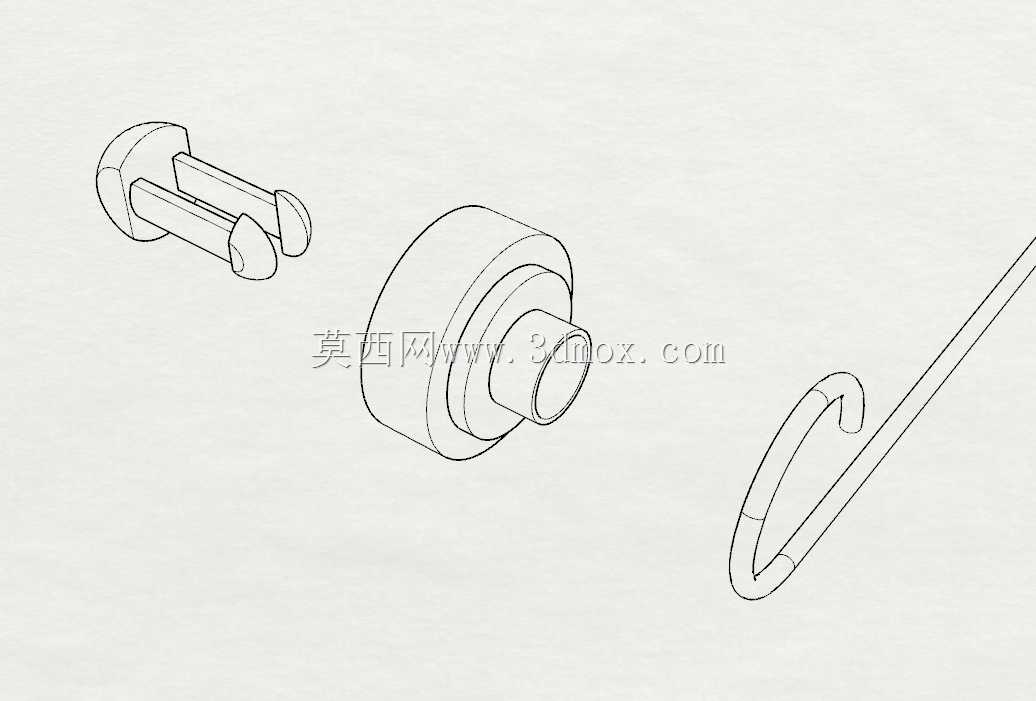

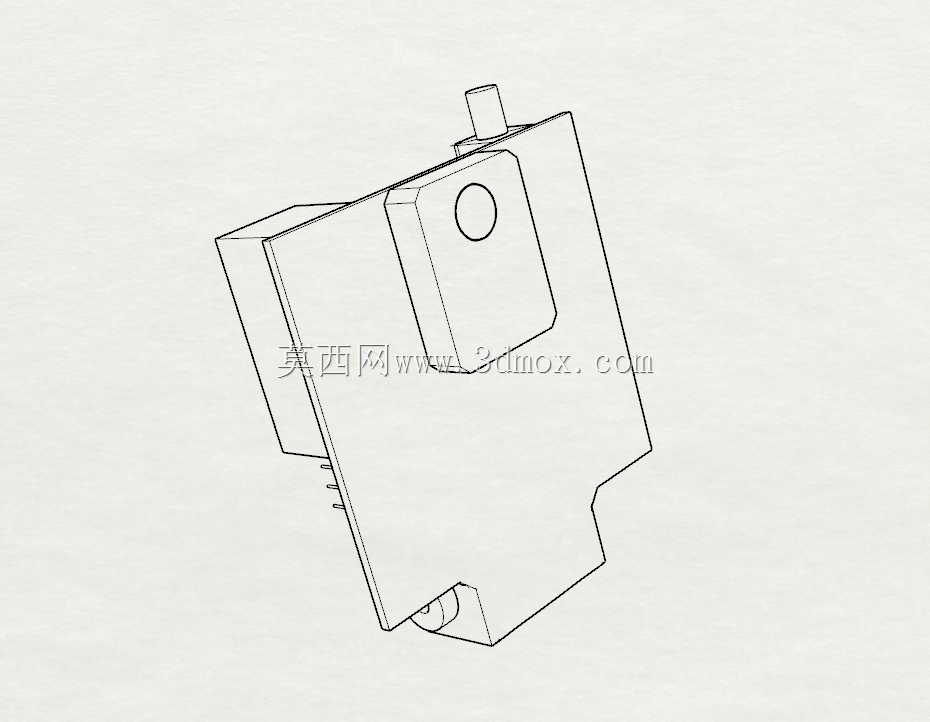

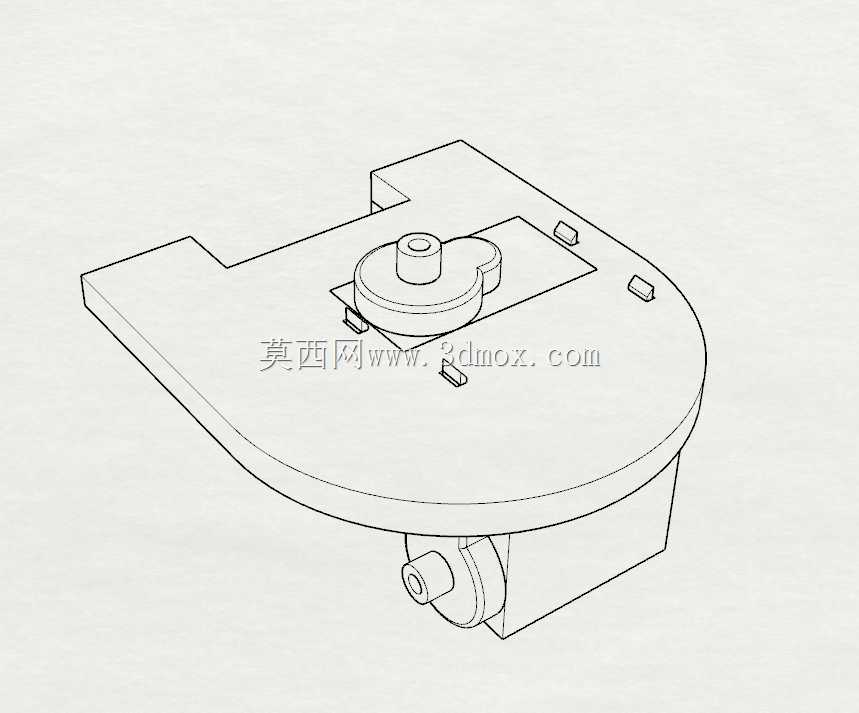

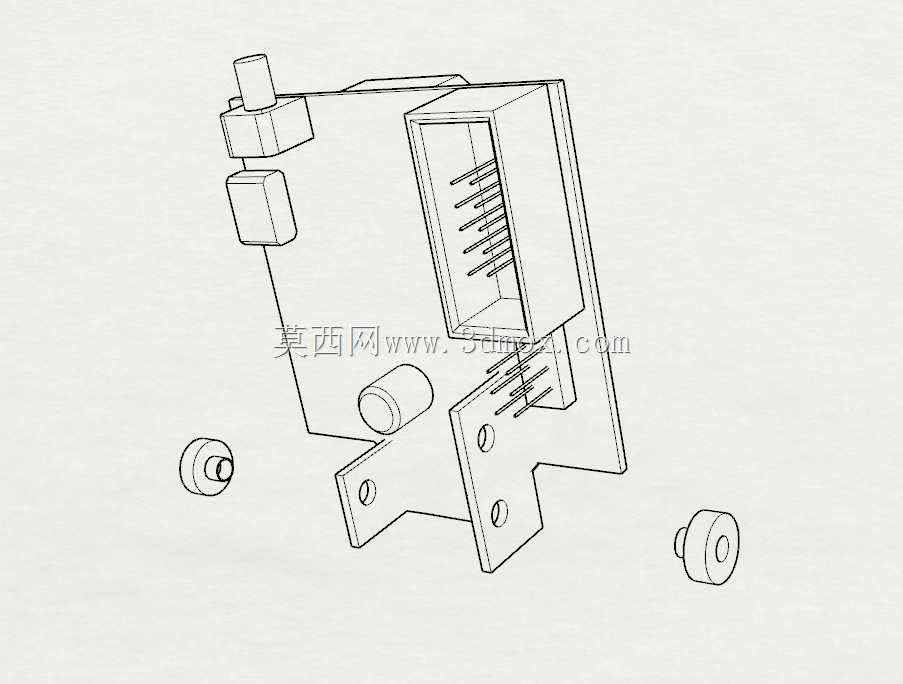

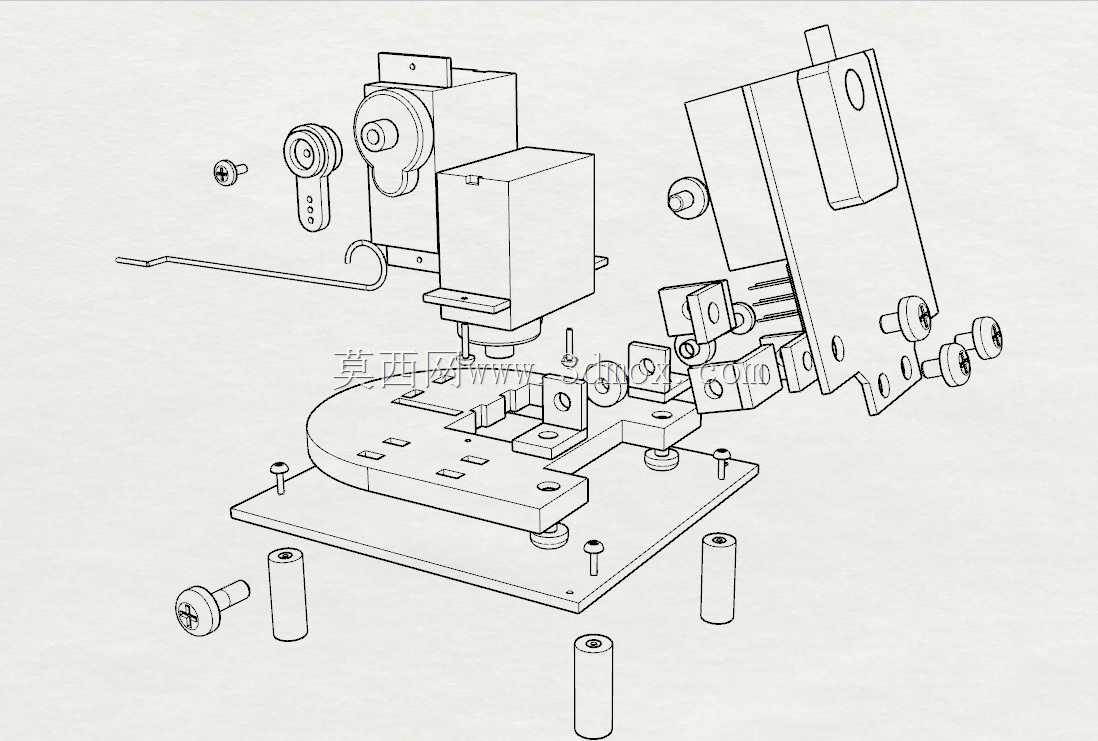

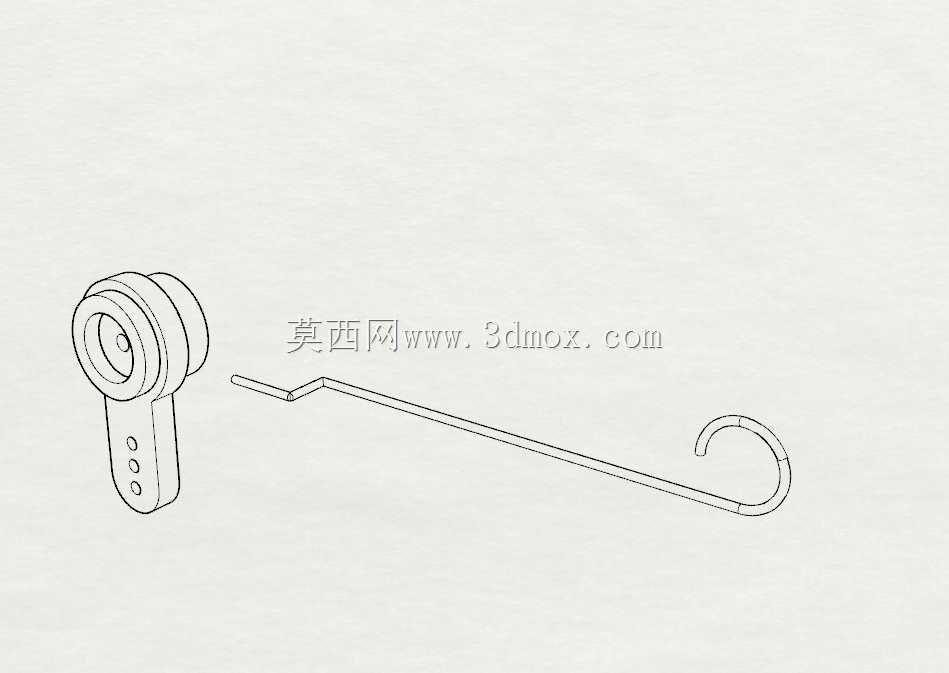

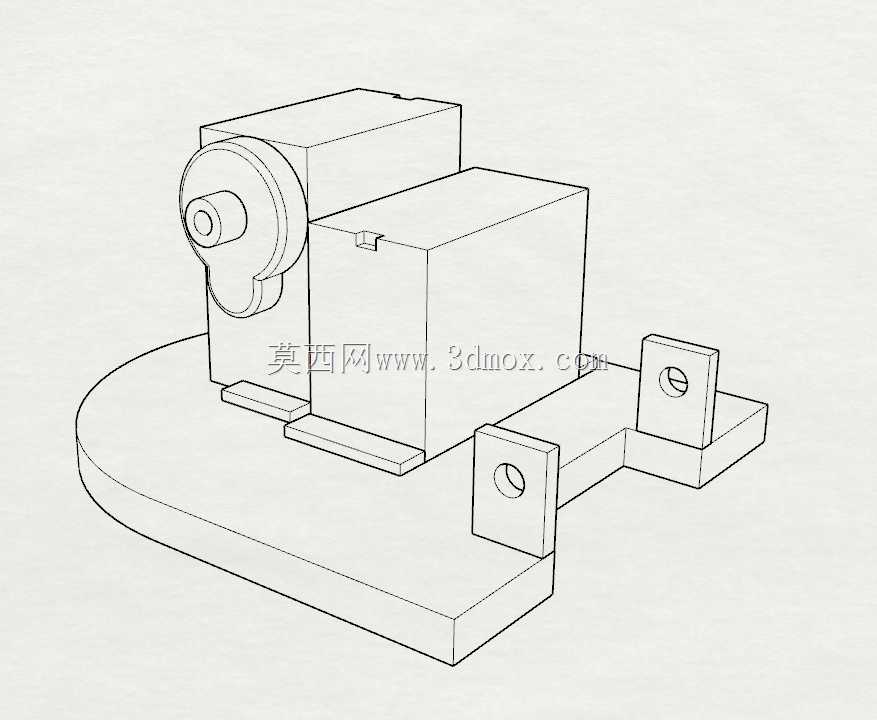

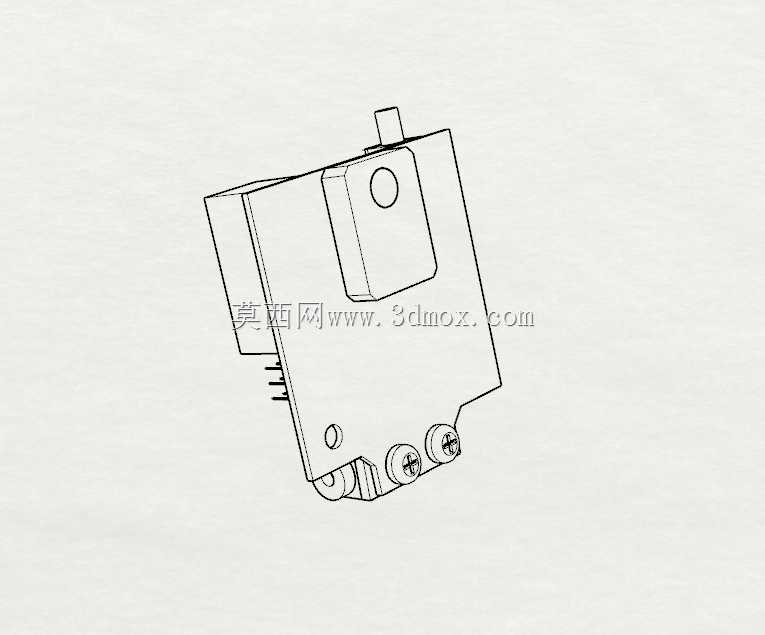

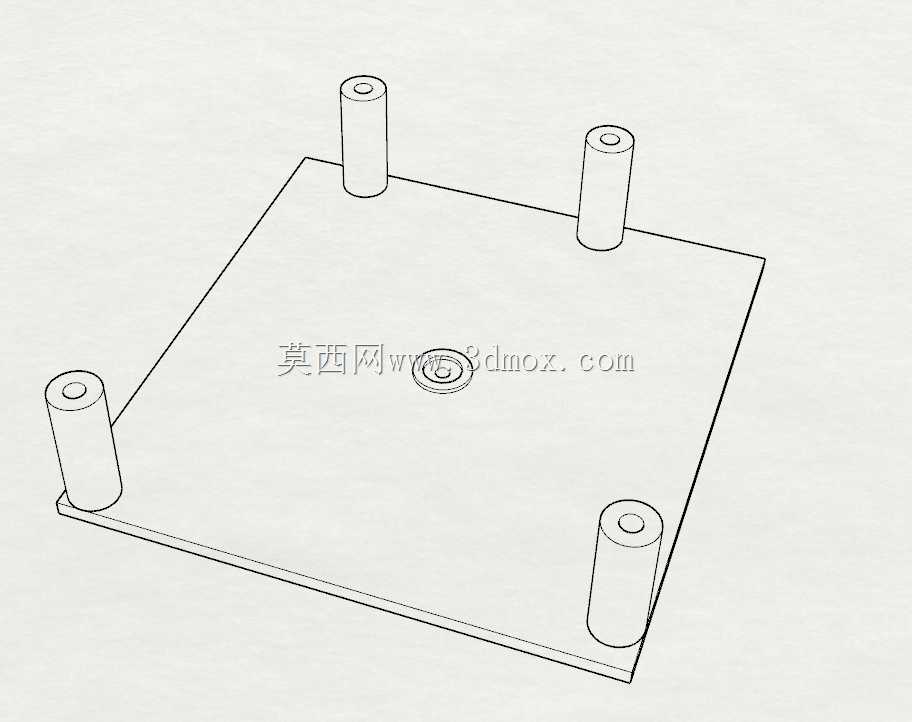

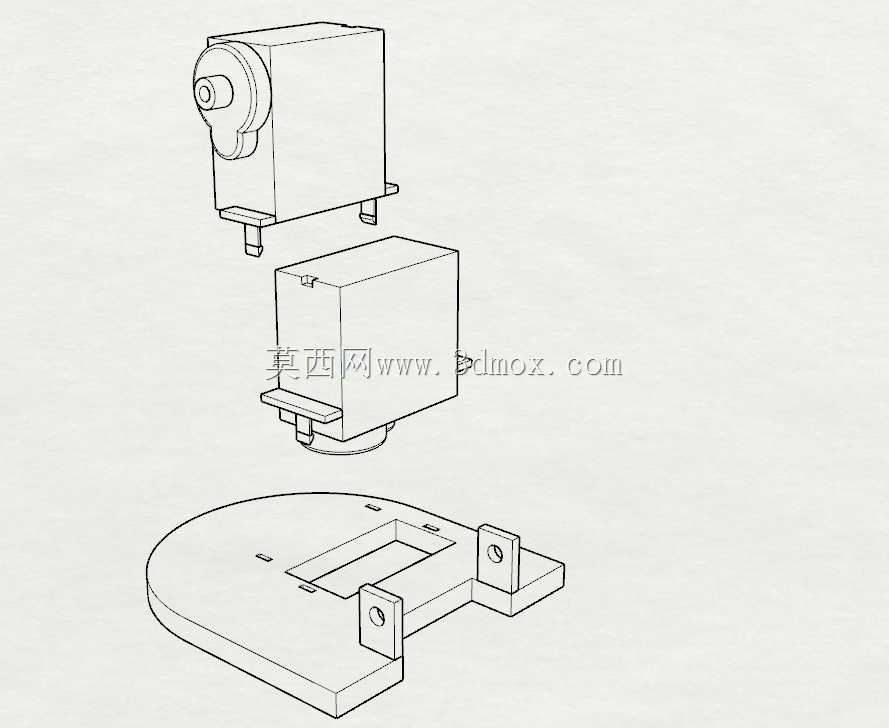

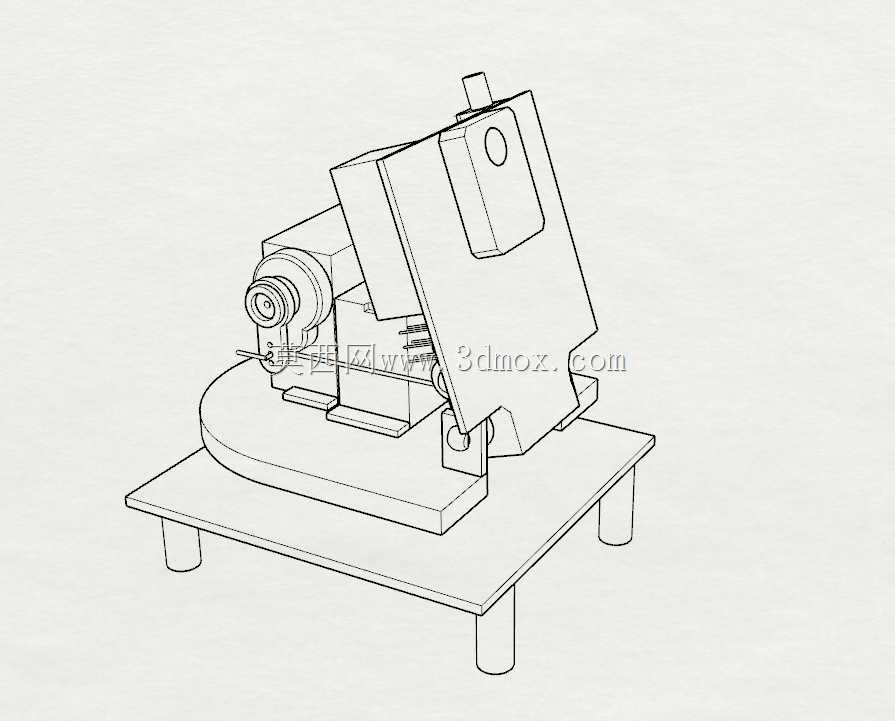

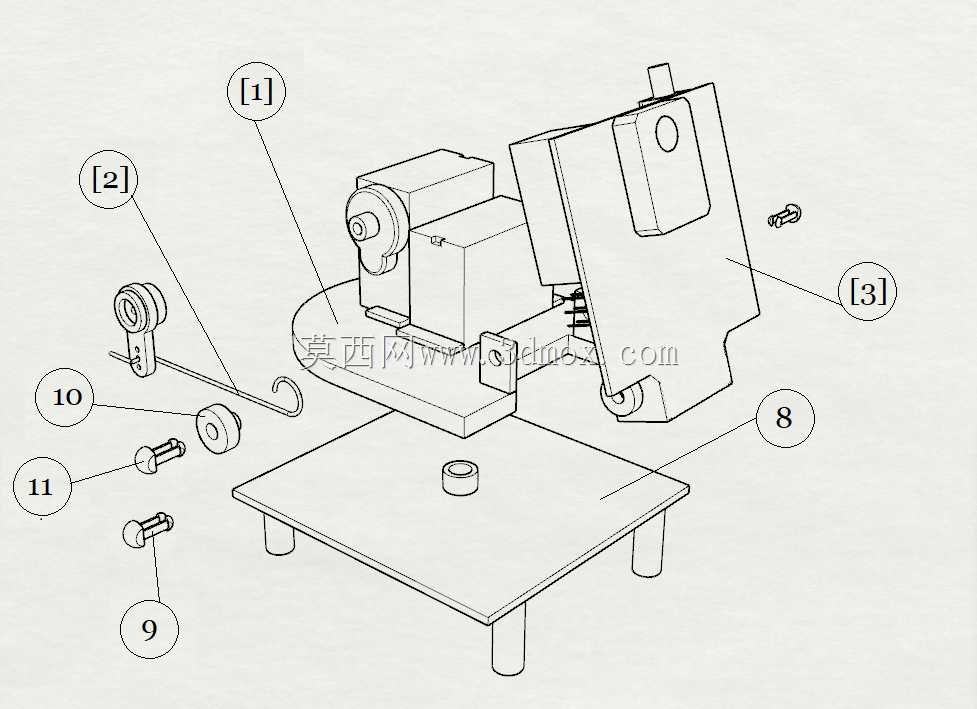

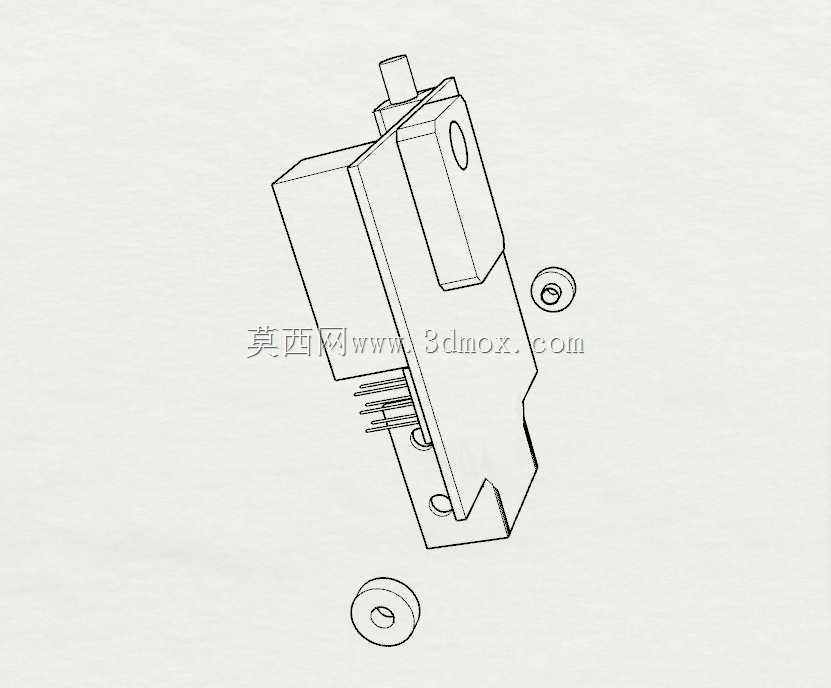

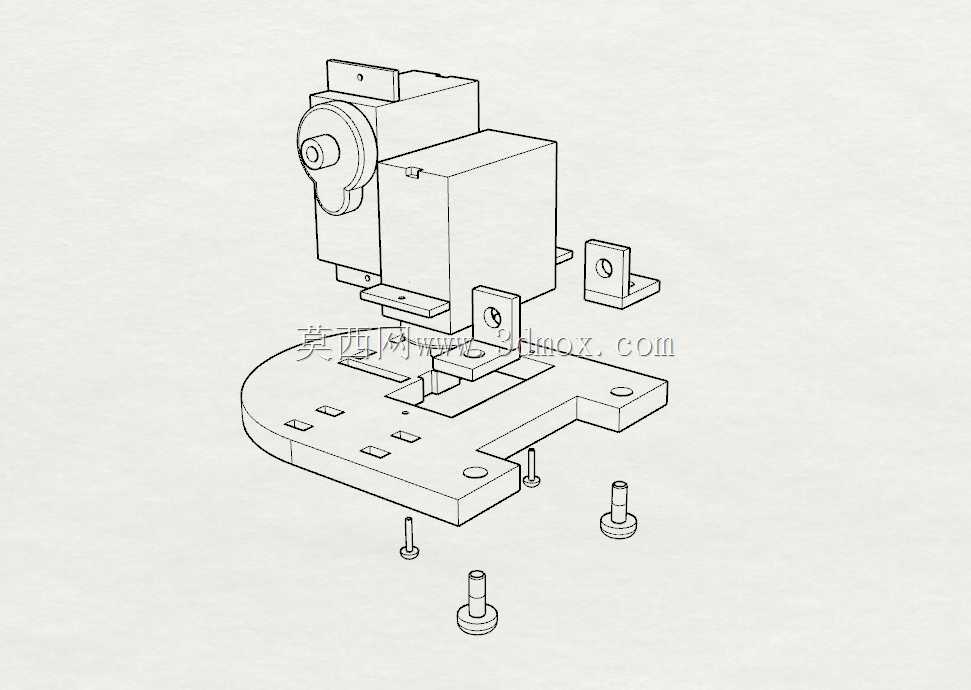

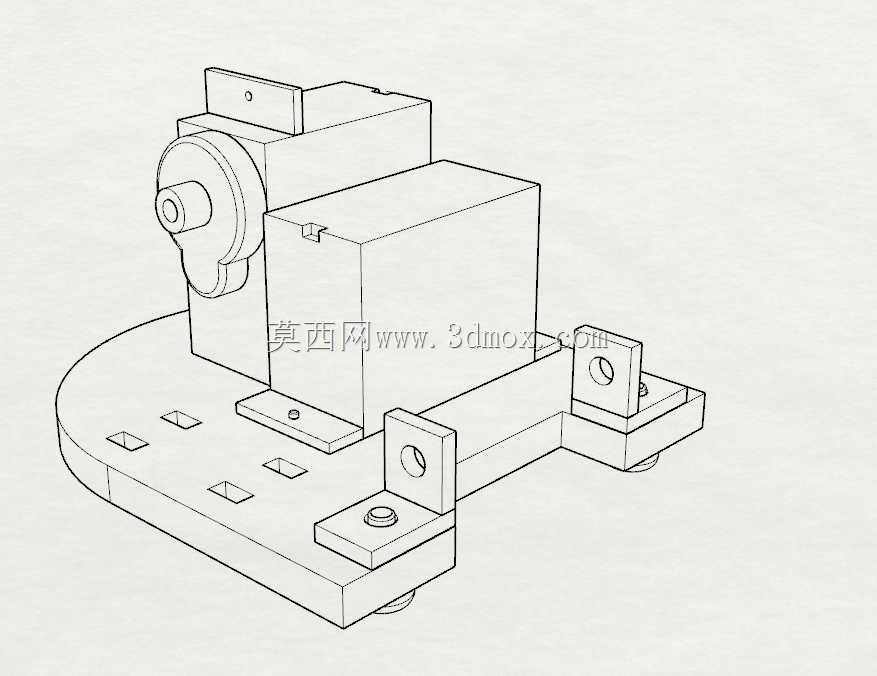

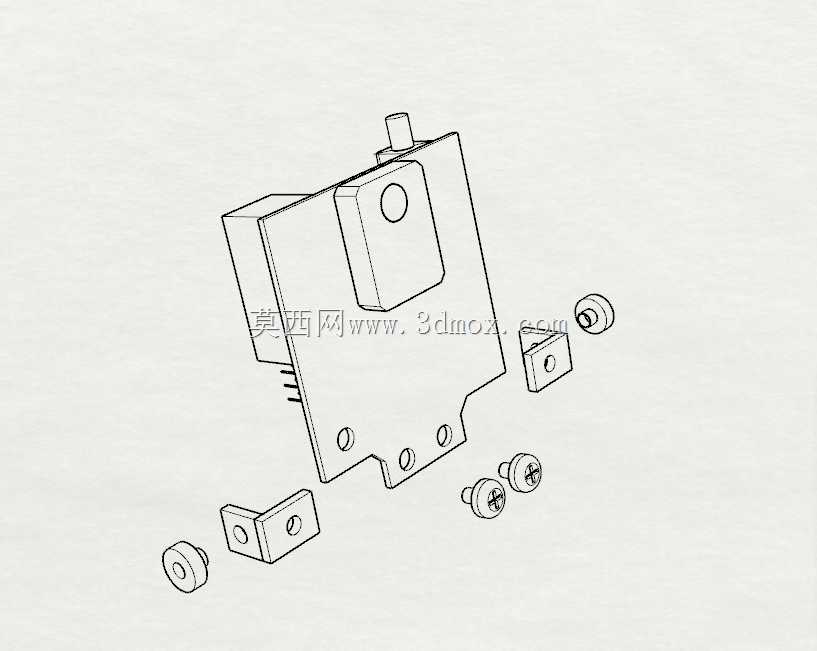

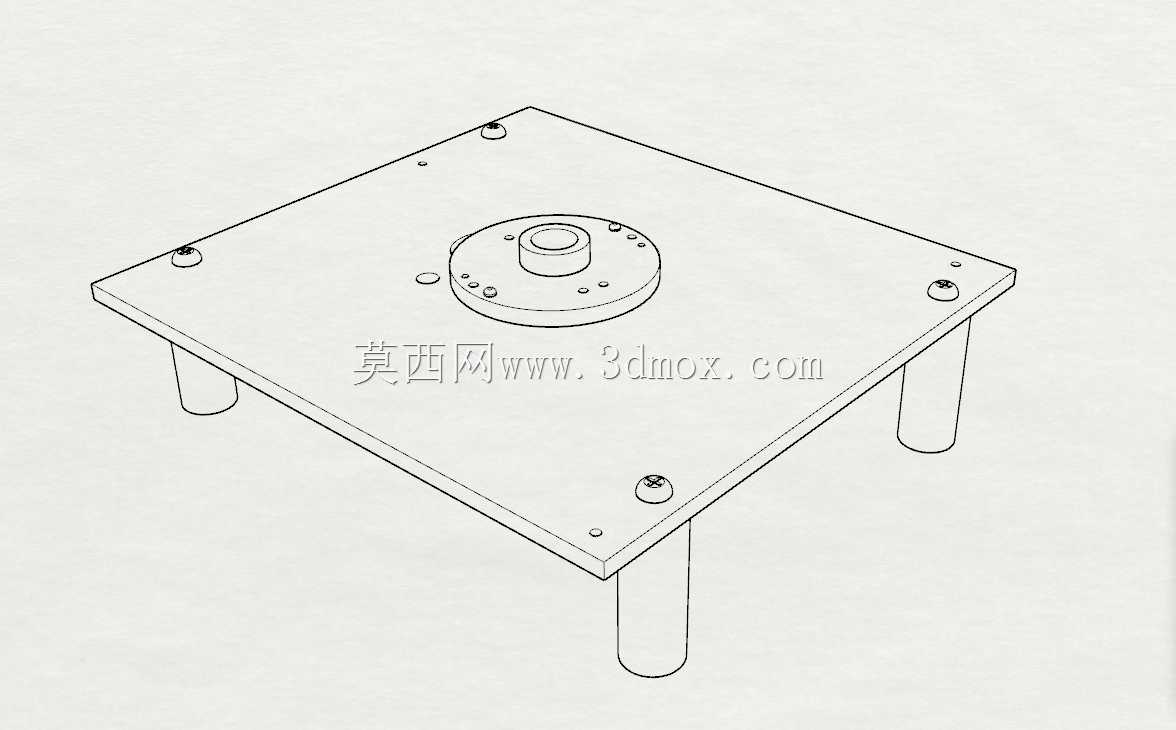

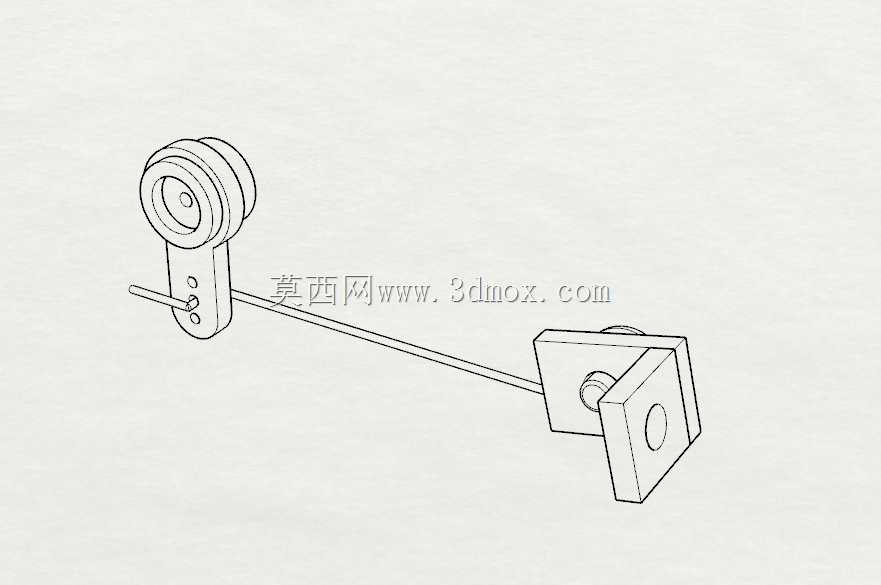

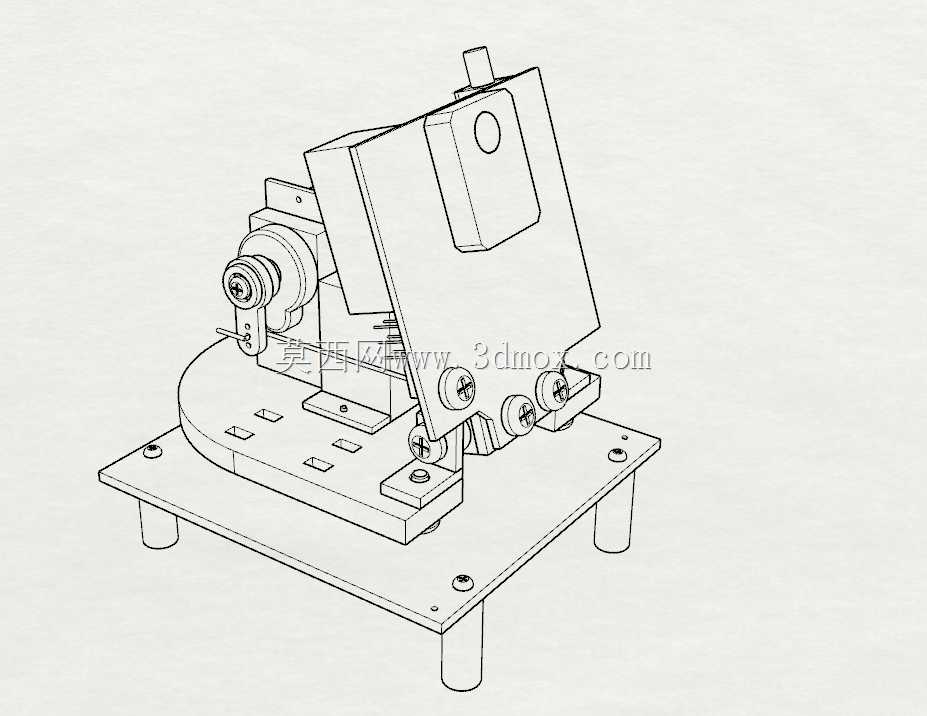

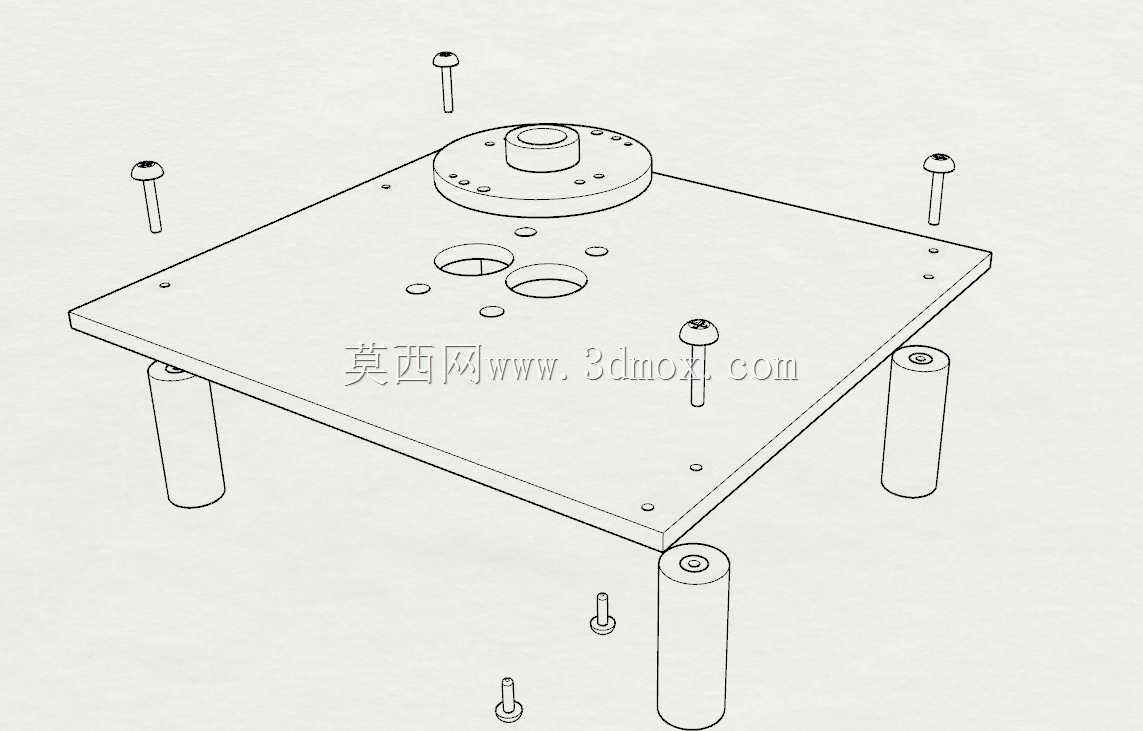

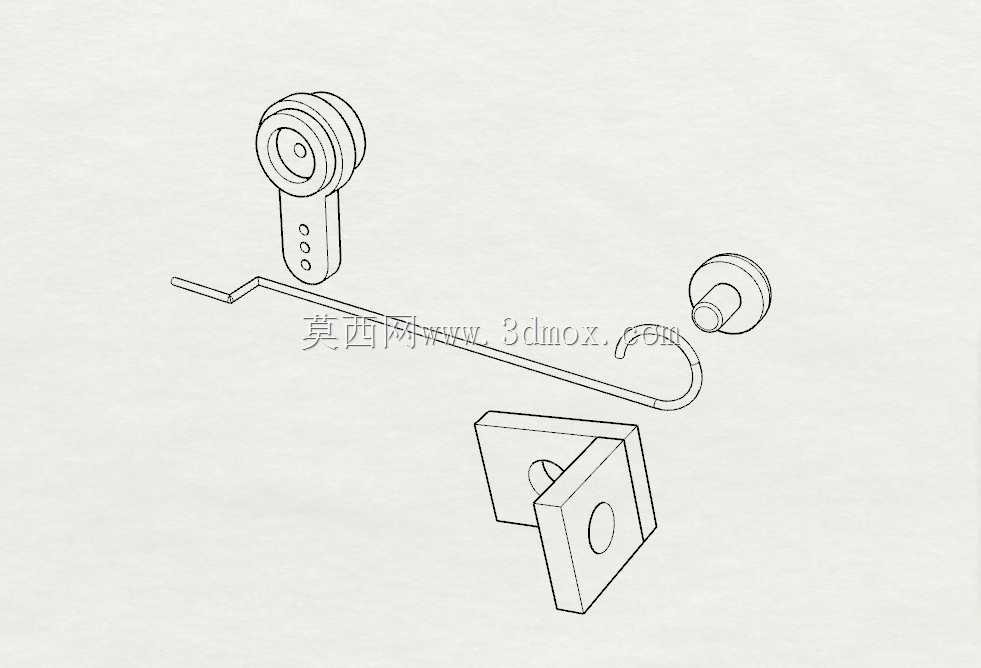

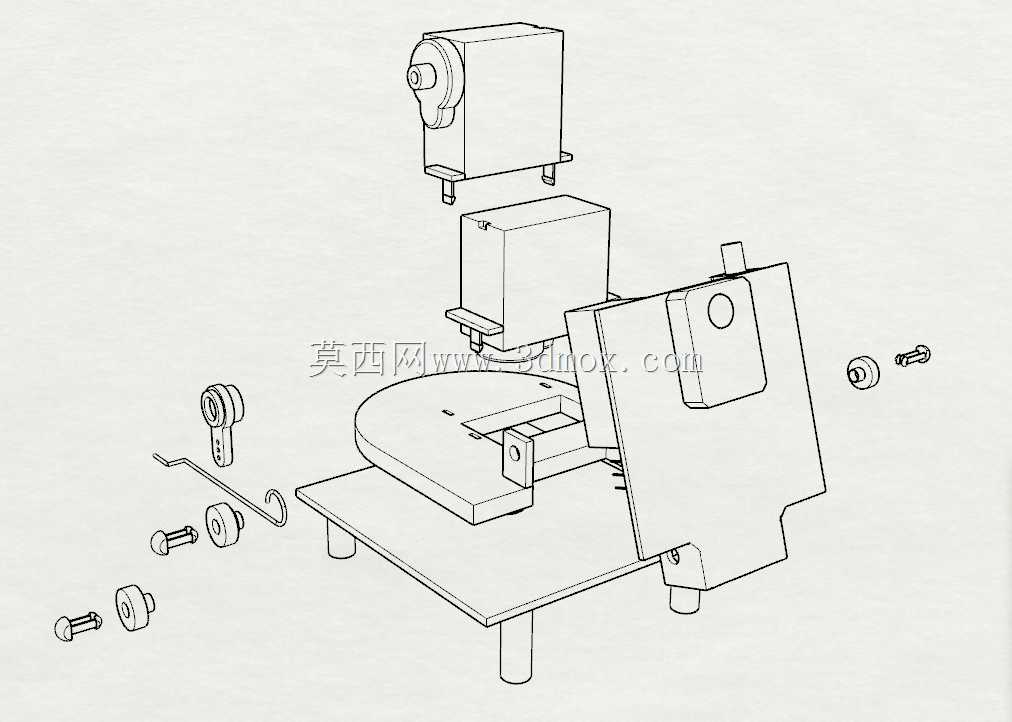

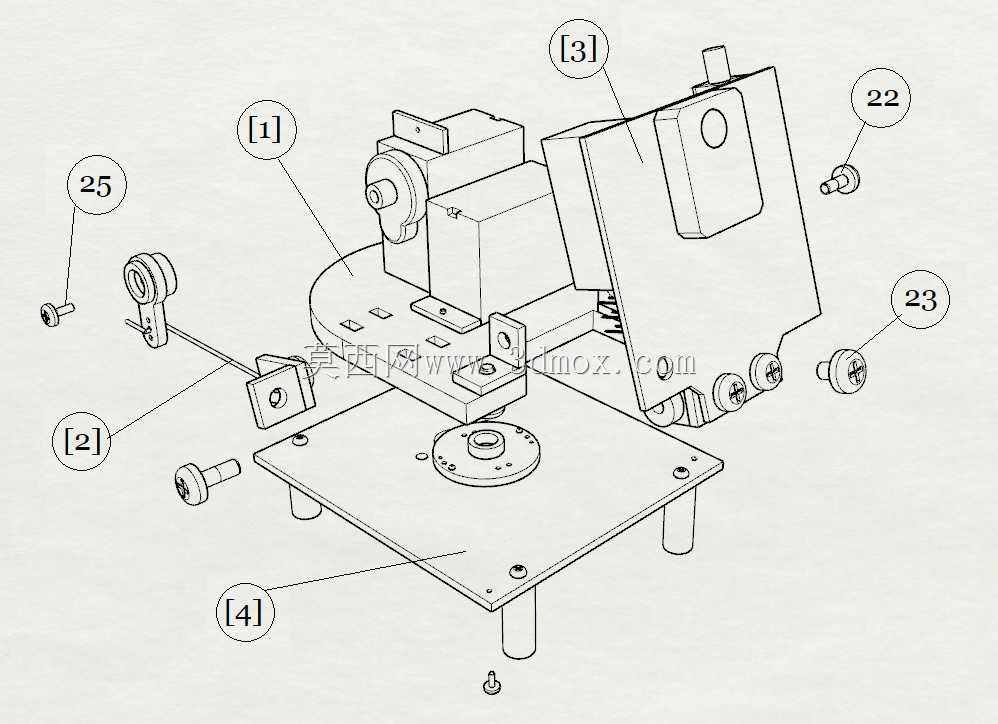

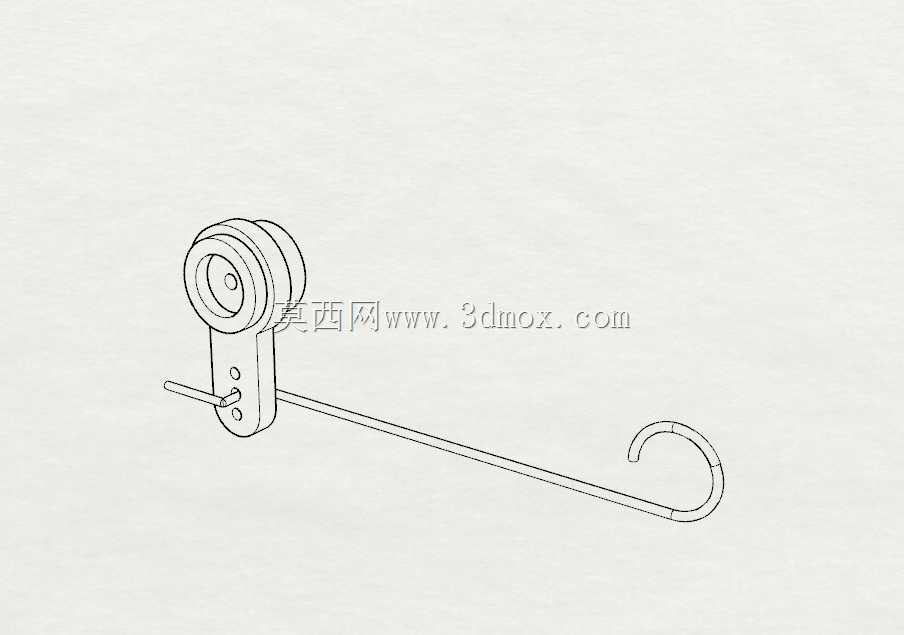

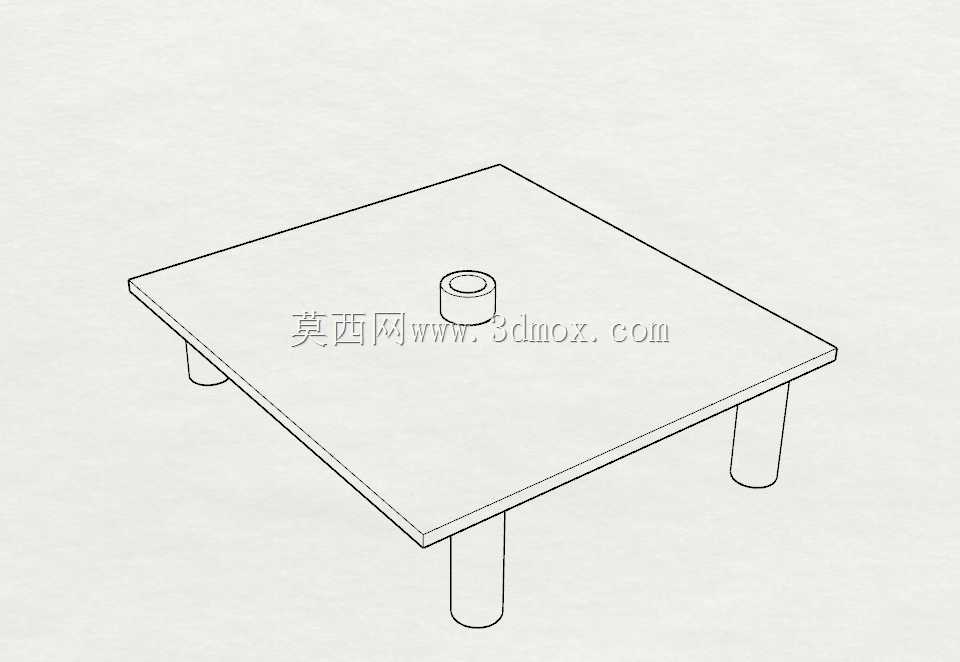

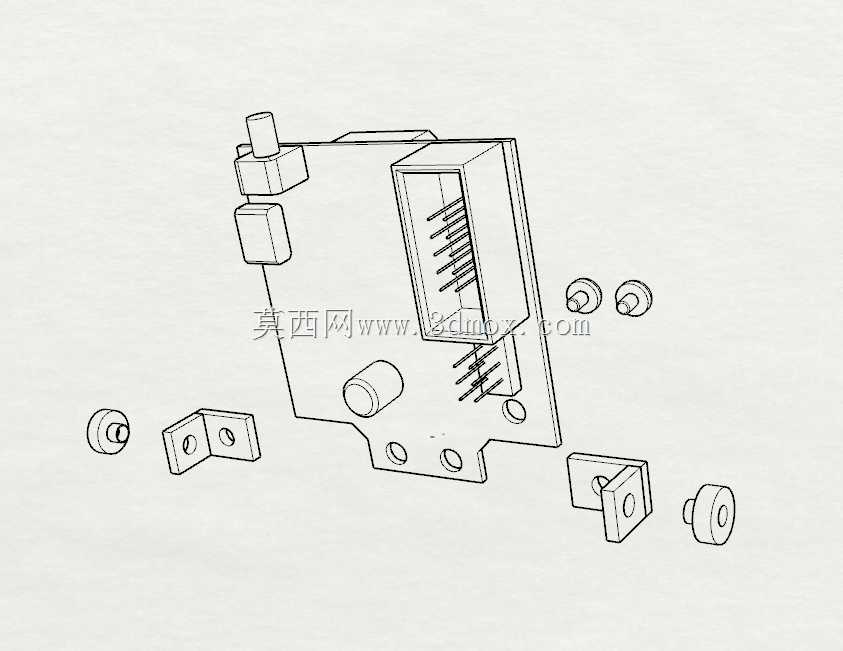

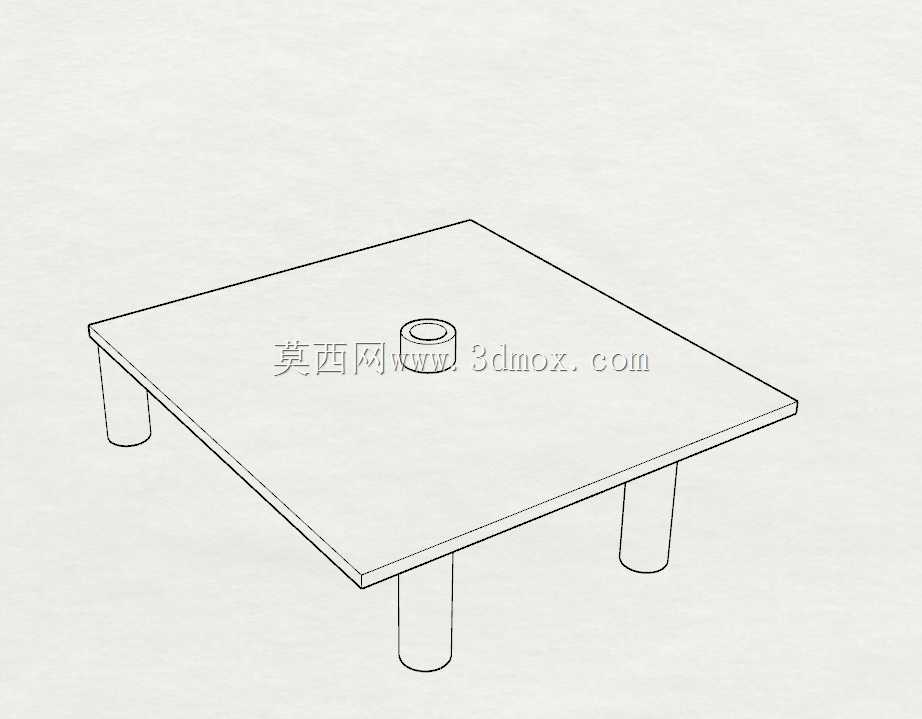

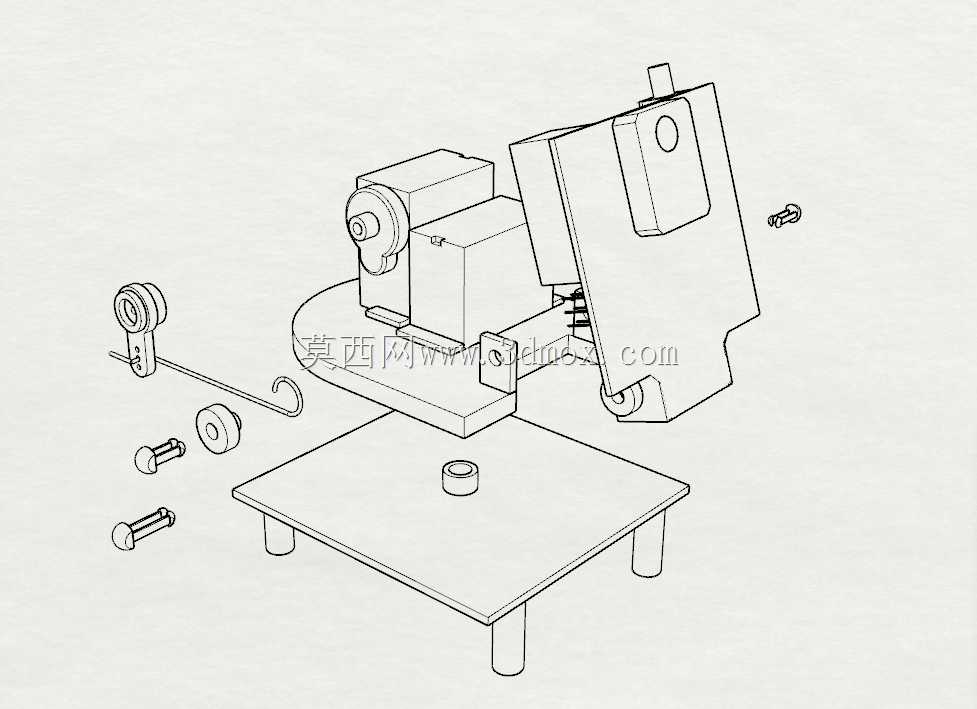

这套精简后的Pixy2视觉传感安装组件，主要面向小型智能设备、教学实验平台、桌面级视觉检测工位的搭建场景，相比原版组件做了零件数量的优化，剔除了非必要的冗余连接件，更适合快速原型验证、小批量设备改装的使用需求。从实际使用场景来看，该组件可直接固定在桌面级安装基板上，适配各类小型循迹设备、颜色识别工位、简易视觉定位单元的安装需求，不需要额外加工复杂的安装基面，普通的平板式安装台就能完成固定。组件的核心功能是为Pixy2视觉模块提供稳定的支撑与角度调整基础，拆分后的零件包含主安装基座、视觉模块固定支架、角度调节挂钩、不同规格的连接螺丝、定位衬套、基板支撑柱几类，各零件的配合公差按照普通3D打印或者小型机加工的精度设计，不需要高精度加工设备就能完成零件制作与装配。设计思路上优先考虑装配效率与维护便捷性，所有紧固件都采用通用规格的标准件，不需要定制特殊规格的连接件，安装时只需要普通内六角扳手就能完成全部装配流程，组件的角度调节结构采用挂钩式预定位设计，调整视觉模块俯仰角度时不需要完全拧松固定螺丝，就能快速完成角度预固定，再锁紧螺丝完成最终定位，大幅缩短现场调试的时间。从安装边界来看，整套组件固定在基板上之后，总高度控制在120mm以内，基座的安装孔位按照30mm间距的通用孔系设计，可直接适配市面上主流的铝型材安装框架、亚克力实验基板、小型设备的安装面板，横向占用空间不超过100mm*80mm，不会占用过多的设备安装空间，适合在空间紧凑的小型智能设备内部布置。各连接部位的受力经过简化校核，固定视觉模块的支架部位做了局部加厚处理，即使设备运行过程中存在小幅振动，也不会出现视觉模块偏移、松动的问题，定位衬套的设计可以避免螺丝锁紧时出现支架偏位，保证每次拆装之后视觉模块的安装位置重复精度满足常规视觉识别的需求，不需要每次拆装后重新做复杂的视觉标定。支撑柱采用统一高度设计，保证基板的安装平面度，避免基板变形导致视觉模块的检测基准出现偏差，整套结构没有复杂的传动或者运动部件，后期维护只需要定期检查紧固件的松紧程度即可，不需要额外的润滑或者保养操作，非常适合教学场景、个人DIY项目、小型自动化设备的快速搭建使用。
