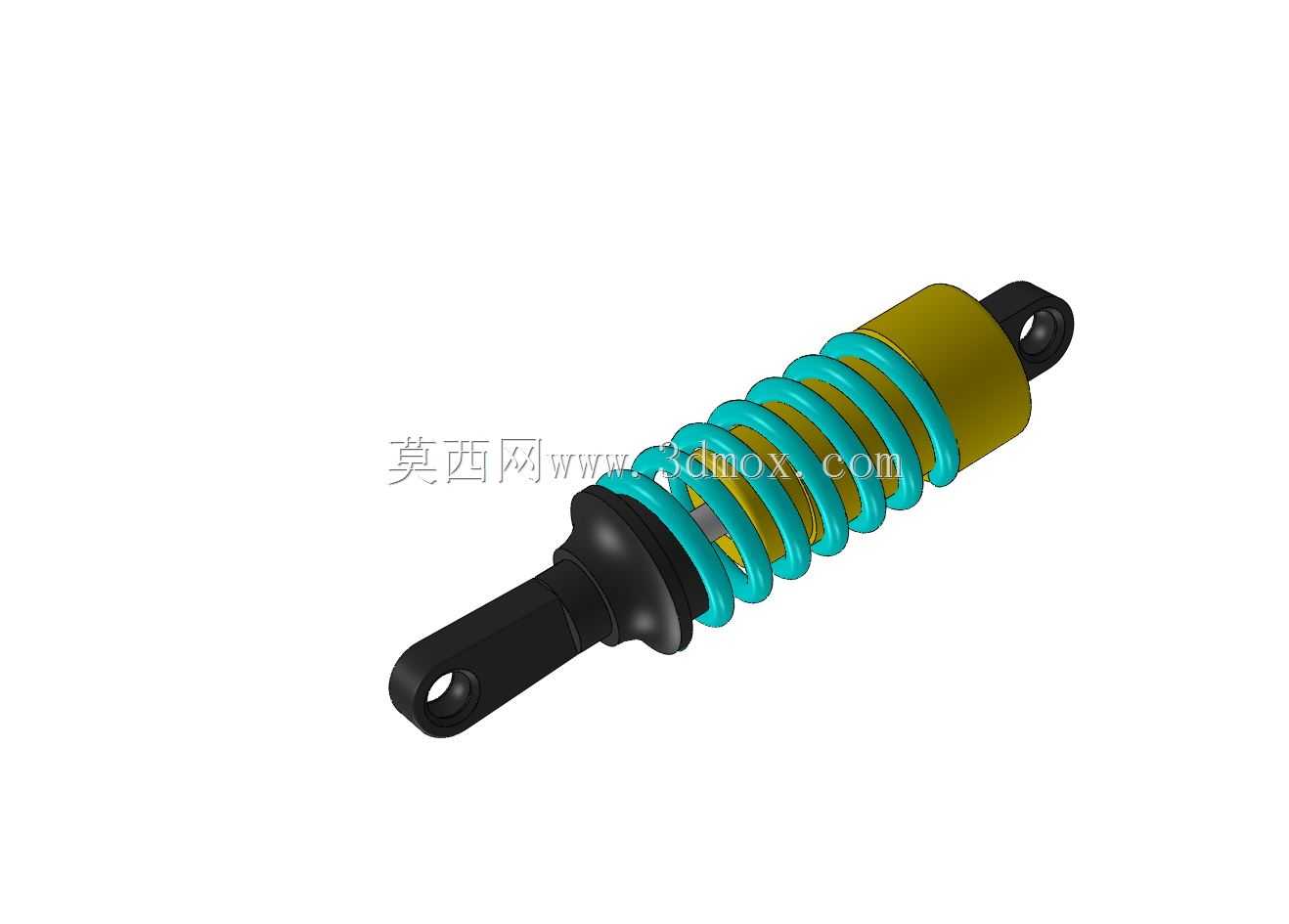

通用弹簧阻尼减震结构三维数模

在各类工业设备、载运工具的结构设计环节，震动隔离与冲击缓冲始终是绕不开的核心需求，这类弹簧阻尼组合式减震结构，正是应对多场景震动控制需求的典型通用元件。不同于单一弹性元件仅能提供刚度支撑的特性，该结构将螺旋压缩弹簧的弹性复位能力与阻尼单元的能量耗散特性做了集成化设计，既可以通过弹簧的形变吸收外部输入的冲击能量，又能借助阻尼结构的运动阻力快速衰减往复震动幅度，避免设备在受冲击后出现长时间的余震震荡，保障搭载设备的运行精度与结构寿命。从实际应用场景来看，这类减震元件的适配范围极广，小到精密检测仪器的底部隔振支撑、工业风机与水泵的机座减震安装，大到工程机械驾驶室的悬置结构、轨道交通车辆的走行部辅助减震，甚至民用建筑内的重型设备机房隔震，都能见到同原理结构的应用。设计这类结构时，首先要匹配安装场景的额定载荷范围，弹簧的线径、有效圈数、中径参数直接决定了静刚度与额定承载能力，需要保证在额定载荷下弹簧的压缩量处于合理区间，既不能因刚度过大导致隔震效率不足，也不能因刚度过小出现压并失效的问题。阻尼单元的阻尼系数匹配同样关键，需要结合应用场景的激励频率做调校，对于高频震动占比高的场景，适当提升阻尼系数可以快速压制高频震颤，对于大冲击载荷的场景，则要平衡阻尼力与弹簧复位速度，避免阻尼过大导致缓冲行程不足。从安装边界来看，该结构上下两端均设计有标准化的安装接口，上端可通过螺纹或法兰与被支撑设备连接，下端可固定在基座或安装平面上，整体径向尺寸控制紧凑，不会占用过多安装空间，轴向预留的缓冲行程可以覆盖绝大多数常规场景的最大冲击位移量，不会出现刚性碰撞的问题。结构的导向部分做了同轴度约束设计，避免弹簧在受侧向力时出现偏磨、卡滞的问题，阻尼单元与弹簧采用同轴嵌套布置，既缩减了整体结构体积，也能保证弹性力与阻尼力的作用线重合，减少附加弯矩对安装接口的损伤。在做整机结构建模时，这类通用减震元件可以直接嵌入设备的支撑点位，无需再单独拆分设计弹性与阻尼结构，能大幅缩短结构设计阶段的选型与建模周期，同时也方便后续做整机的震动仿真分析时，直接赋予对应的刚度与阻尼参数，提升仿真结果的准确度。
