立式多袋式工业过滤设备结构设计

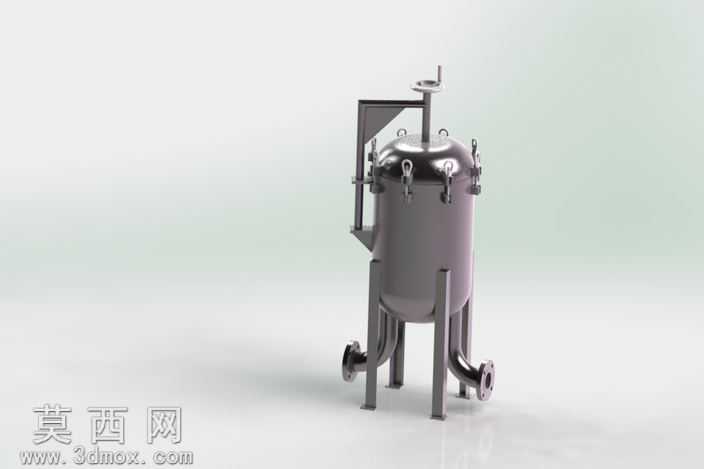

本作品为立式多袋式工业过滤设备的三维设计成果，建模过程依托三维参数化设计软件完成，从核心功能需求出发拆解设备结构，先完成整体比例框架的搭建，再逐一细化各功能部件的细节参数，确保所有部件的装配关系符合实际工业生产的加工与装配逻辑。建模阶段首先确定罐体的承压参数，根据额定工作压力计算筒体壁厚、封头曲率，采用旋转凸台特征生成立式圆柱形罐体主体与上封头结构，罐体底部设计为适配流体进出的弧形过渡结构，避免内部积液残留。支腿部分采用三点支撑式结构，通过拉伸与焊接坡口特征设计，保证支腿与罐体底部的连接强度，同时预留安装地脚螺栓的固定孔位，满足设备现场安装的水平调节需求。快开式上盖结构是本设计的重点部分，建模时还原了摇臂式开盖机构的运动逻辑，包含旋转支撑轴、助力摇臂、锁紧吊环快装结构，多个均布的快开锁紧卡扣沿上盖法兰圆周排布，可实现无工具快速开盖更换滤袋，同时保证密封面的压紧力均匀分布，避免承压状态下出现泄漏。流体进出管路采用侧进侧出的布局，进出口均设计为标准法兰连接结构，法兰的螺栓孔位、密封面尺寸完全匹配通用工业管道标准，管路与罐体连接处做圆弧过渡处理，减少流体进入罐体时的紊流冲击，提升过滤过程的流场稳定性。罐体内部预留了滤袋安装的支撑网篮定位台阶、压紧结构，可适配多根滤袋同时安装，满足大流量过滤工况的处理需求。渲染阶段采用不锈钢金属材质赋予罐体主体，调整材质的反射粗糙度模拟工业级304不锈钢的哑光拉丝表面效果，密封件采用丁腈橡胶材质的哑光深灰质感，紧固件采用亮面镀锌金属材质区分不同部件，场景采用柔和的影棚布光，突出罐体的曲面轮廓与结构细节，所有部件的装配间隙、焊缝位置都做了细节还原，保证模型可直接用于工程出图、产品展示、结构校核等场景，整体设计兼顾了设备的承压安全性、操作便捷性与工业场景的适配性，符合流体过滤设备的行业设计规范。
