可调式重型管子钳三维结构设计

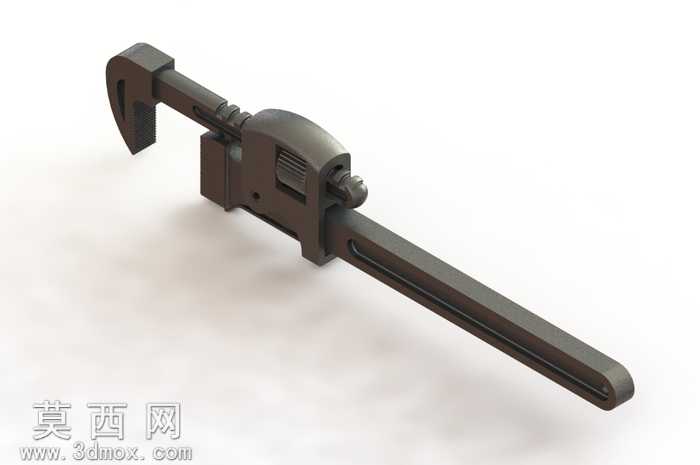

本作品为可调式重型管子钳的三维参数化建模成果，建模过程严格遵循实物的结构比例与功能逻辑，采用SolidWorks完成全零件的特征建模与总装配合。建模初期先梳理管子钳的核心组成模块：固定钳身、活动钳口、调节螺母、长钳柄、锁紧卡簧五大核心部件，针对每个零件的功能特性选择适配的建模方式：固定钳身采用多步拉伸与切除特征完成主体轮廓，对钳口处的锯齿咬合结构采用阵列特征实现等距齿形排布，齿形角度严格按照管钳夹持圆管的受力角度设计，保证咬合时的摩擦力足够且不会过度损伤管件表面；活动钳口与钳身的配合导轨采用间隙配合公差建模，预留0.02mm的滑动间隙保证调节时的顺畅度，同时对活动钳口的受力接触面做圆角过渡处理，模拟实物的锻造圆角结构，避免应力集中的结构缺陷。调节螺母部分采用螺旋线扫描生成梯形螺纹，与固定钳身上的调节齿条精准配合，建模时还原了螺母表面的防滑滚花结构，采用圆周阵列的小切除特征实现滚花的凹凸纹理，提升渲染时的材质真实感。长钳柄部分采用薄壁拉伸结合加强筋结构设计，还原实物为了减重同时保证抗弯强度的结构设计，钳柄末端的挂孔采用完全圆角处理，符合实际产品的注塑或锻造工艺要求。材质渲染阶段，整体零件赋予哑光锻钢材质，调整金属材质的粗糙度与反射参数，模拟五金工具经过发黑处理后的表面质感，对锯齿咬合面、调节螺纹等经常摩擦的部位适当提高粗糙度参数，还原使用过程中的磨损质感；场景采用柔和的三点布光，主光源从侧上方打亮钳身主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒钳身的边缘轮廓，突出金属零件的体积感。结构设计上重点还原了管子钳的无级调节功能，通过装配体的配合约束实现活动钳口沿钳身导轨的滑动行程，覆盖从6英寸到48英寸不同管径的夹持范围，调节螺母的旋转动作与钳口的进退动作做了关联配合，可直观演示管径调节的操作逻辑；同时对钳口的咬合角度做了运动仿真验证，保证夹持不同直径圆管时，钳口锯齿与管件表面的接触面积最大化，受力方向沿钳身轴线传递，符合管钳的杠杆施力原理，避免使用时出现打滑或钳口崩裂的问题。整个建模过程完全遵循可制造性设计原则，所有零件的拔模角度、壁厚、圆角参数都符合锻造五金件的生产工艺要求，无无法脱模或加工的畸形结构，可直接用于工程图导出、3D打印验证或产品演示场景。
