小型飞机起落架液压收放装置三维设计

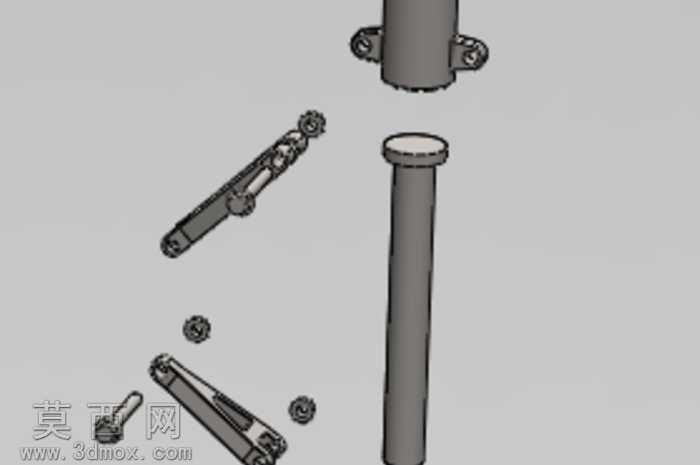

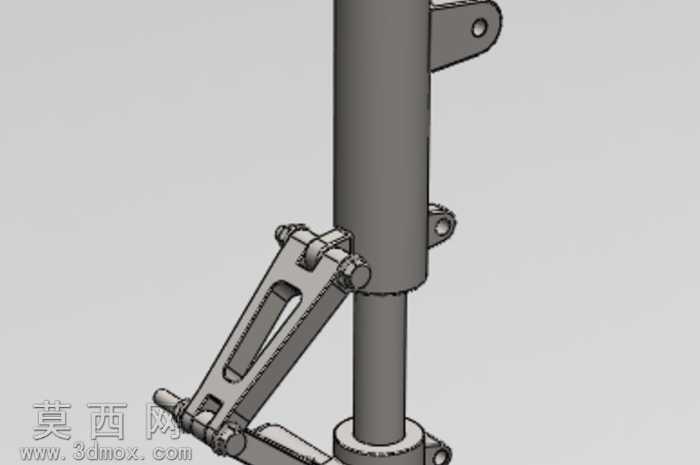

本作品为小型飞机配套的起落架液压收放装置三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循航空机械结构设计规范，对装置的每一处结构细节都进行了1:1比例的精准还原。模型整体以金属材质为基础进行渲染设置，主体作动筒部分采用高强度航空合金钢材质表现，通过调整材质的粗糙度、金属度参数，还原出航空构件表面经过精密机加工后的哑光金属质感，附带的铰接摇臂、锁止销轴、连接耳片等附属结构，分别对应不同的加工工艺设置差异化材质表现，部分受力铰接部位添加了耐磨衬套的材质区分，让整体模型的材质层次清晰，符合真实航空构件的材质搭配逻辑。结构设计上，该装置以液压作动筒为核心承载部件，上部设置与机身承力结构连接的铰接耳座，通过对称布置的双铰接摇臂实现起落架支柱的收放摆动，下部集成了机轮连接轴与着陆缓冲限位结构，整套机构的运动约束完全按照流体运动约束逻辑设置，可模拟起落架收放过程中的完整运动轨迹，各铰接部位的配合间隙、锁止机构的卡位结构都做了精细化建模，不存在结构干涉问题。设计思路围绕小型飞机轻量化、高可靠性的使用需求展开，在保证结构强度满足着陆冲击载荷要求的前提下，尽可能优化构件的外形轮廓，去除不必要的冗余结构，整体结构紧凑，可直接用于航空机械结构教学演示、起落架收放运动仿真分析，也可作为小型通用飞机起落架设计的参考原型，模型的所有特征参数均可编辑调整，方便使用者根据实际设计需求修改对应尺寸参数，适配不同吨位的小型飞机起落架设计需求。
