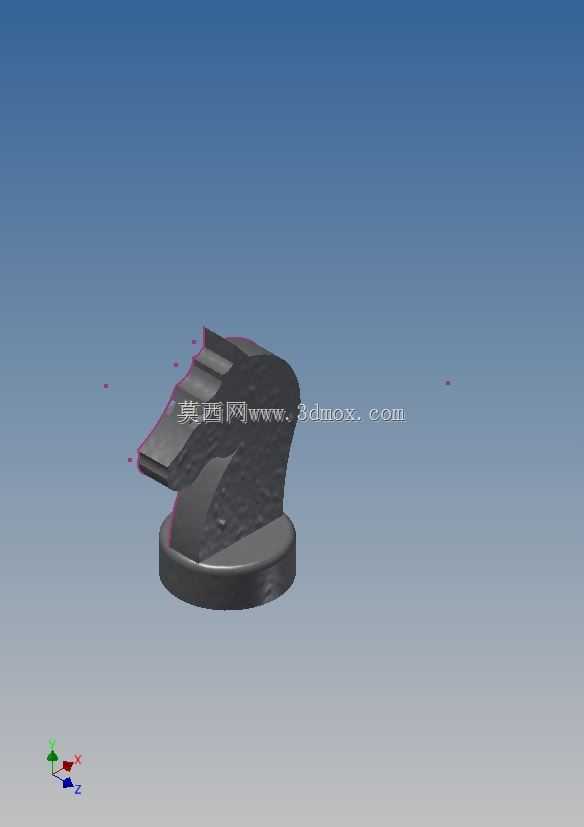

中国象棋棋子马写实造型三维结构

这款象棋马造型的三维结构，最初的设计需求来自文创教具与休闲棋牌设备的配套开发，日常可作为标准中国象棋的对局棋子使用，也可单独作为中式文创桌面摆件适配办公、家居陈设场景，部分面向青少年棋类教学的机构，也会采用这类等比例放大的实体模型作为教具，帮助初学者快速识别棋子身份。从结构设计逻辑来看，整体采用一体化实心构型，底部设置直径统一的圆形定位基座，基座底面做平面度公差管控，确保放置在木质、亚克力等常见棋盘表面时不会出现晃动偏移，基座与上部马头造型的衔接处做了R3的圆弧过渡，既避免直角磕碰带来的安全隐患，也能减少注塑或3D打印加工时的应力集中问题。马头部分的造型提取了传统象棋马的轮廓特征，没有做过度夸张的艺术变形，马首的轮廓线条贴合大众对象棋马的普遍认知，鬃毛区域做了细微的凹凸纹理处理，既保留了造型辨识度，又不会因为纹理过深导致加工后清根困难，日常擦拭清洁也不会积攒灰尘。从安装与适配边界来看，基座直径控制在30mm，整体高度42mm，和常规中国象棋整套棋子的尺寸公差带完全匹配，可直接替换同规格的破损棋子，不需要额外调整棋盘的落位凹槽尺寸。如果作为摆件使用，底部可自行粘贴防滑毛毡，不会刮伤木质桌面漆面。建模过程中对所有外表面做了拔模角度处理，拔模斜度统一设置为1.5度，适配注塑开模、FDM3D打印、光固化打印等多种加工工艺，不需要二次修改模型结构就能直接导出加工程序。马头朝向的角度经过反复调整，确保对局时无论放置在棋盘哪个方位，棋子的识别度都不会受朝向影响，马嘴、马耳的细节做了加厚处理，避免日常拿取、跌落时出现细处断裂的问题，整体壁厚均匀控制在2.5mm，若采用空心打印也能保证足够的结构强度，同时减少材料消耗。
