阿隆人造型钣金支撑结构件设计

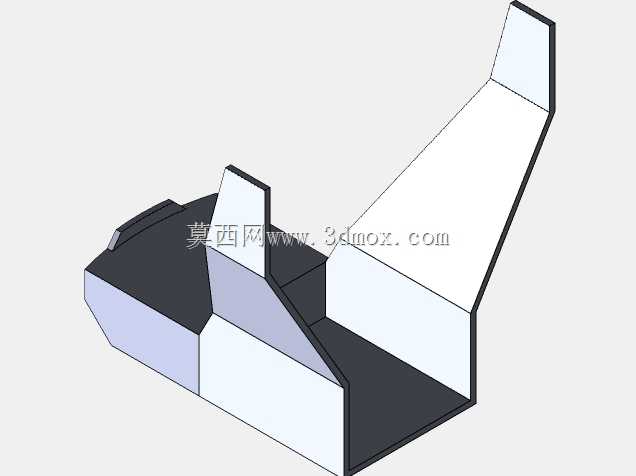

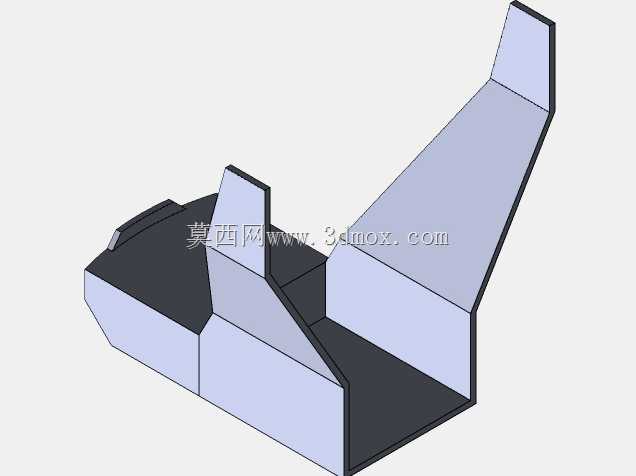

该异形支撑构件采用多段折弯钣金拼接成型思路设计，整体轮廓贴合特定安装空间的避让需求，在设备内部主要承担侧向承力与安装基准的作用，常见于需要兼顾空间避让与结构刚度的专用设备内部安装场景。从结构布局来看，构件底部为平直安装基面，预留了与设备基体贴合的安装接触面，可通过螺栓连接完成固定，基面宽度匹配常规安装工位的预留尺寸，不会与周边相邻构件产生安装干涉。向上延伸的两段倾斜立板分别承担不同方向的载荷传递，靠近前端的短立板主要承受局部侧向压力，板件边缘做了折边加强处理，无需额外焊接加强筋即可满足常规工况下的刚度要求，避免薄板受力产生形变；后端延伸的长斜板为主要承力段，板件与底部基面采用满焊拼接工艺，拼接处做了内应力释放的圆角过渡，减少焊接后产生的变形量，长斜板末端的垂直折边用于对接外部功能件，折边上预留的安装孔位同轴度公差控制在合理范围，保证对接件安装后不会出现错位问题。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的内R角匹配常规钣金折弯模具的参数，无需定制特殊模具即可完成加工，有效控制加工成本；各段板件的拆分充分考虑了板材利用率，下料时可通过合理排样减少边角料浪费。构件整体的外形轮廓做了避空设计，在设备内部装配时不会与周边的管线、运动部件产生刮碰，安装边界严格控制在预设的空间范围内，相邻安装面的间隙预留满足装配公差要求，无需现场二次修配即可完成组装。从受力传递路径来看，外部载荷通过末端折边传递至长斜板，再经由长斜板分散传导至底部安装基面，最终传递到设备基体上，整个传力路径顺畅无突变，避免了局部应力集中导致的构件失效；短立板与长斜板之间的空腔可用于布置小型线缆或气路管线，充分利用构件内部的闲置空间，提升设备内部的空间利用率。
