1比24比例仿真汽车辐条式轮毂结构

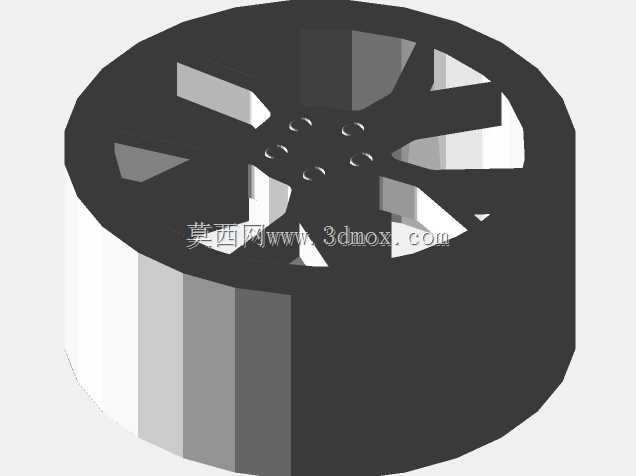

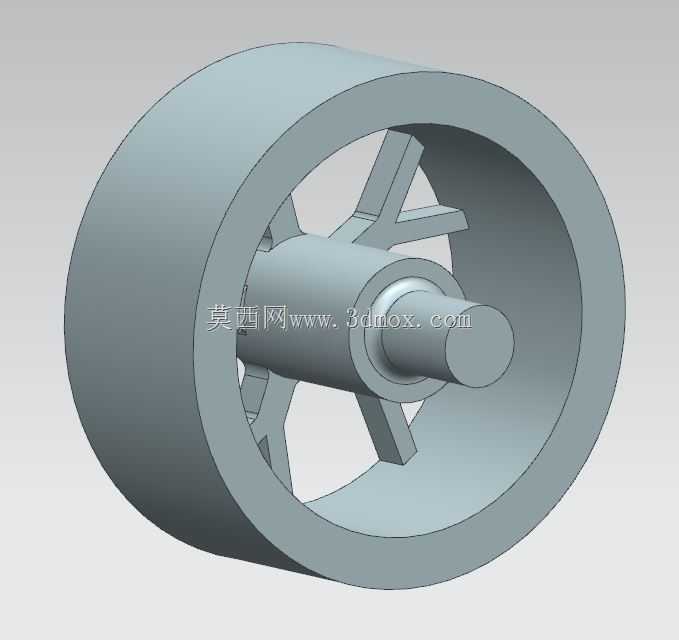

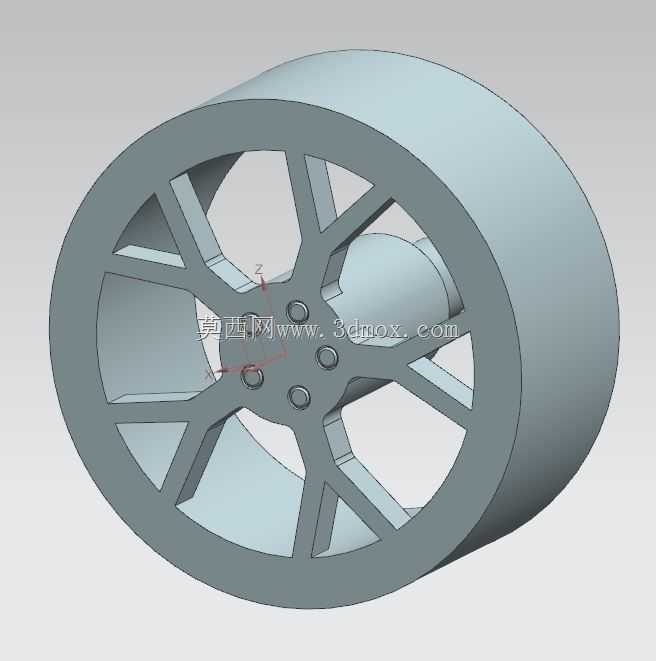

这款辐条式车轮结构针对1/24比例仿真车型开发，核心服务于静态拼装车模、动态遥控模型车的行走系统配套，也可作为汽车结构教学的微缩演示教具，帮助初学者直观理解乘用车轮毂的辐条受力逻辑、轮辋与轮胎的配合边界。从实际使用场景出发，微缩比例车轮不需要承载实车级别的载荷，但对装配同轴度、外形还原度有较高要求，设计时首先确定了轮心安装位的尺寸基准，中心定位凸台与模型车的轮轴输出端采用间隙配合，周边四个均匀分布的安装孔对应轮轴固定螺丝的排布位置，保证装配后车轮转动无偏摆，不会出现高速转动时的轮面抖动问题。轮辋部分采用等宽直边结构，宽度与直径的比例严格参照实车运动型轮毂的比例缩放，边缘预留的胎圈安装位可以匹配对应比例的软胶仿真轮胎，装配后胎圈与轮辋贴合紧密，不会出现轮胎松脱打滑的情况。辐条设计采用七辐对称式布局，每根辐条的截面做了渐变处理，靠近轮心位置厚度更大，向轮辋延伸时逐步收窄，既还原了实车运动轮毂的视觉质感，也在微缩尺寸下保证了辐条的结构强度，避免模型拆装、把玩过程中出现辐条断裂的问题。轮心的安装端面做了沉台处理，固定螺丝装配后端面不会突出轮心表面，保证轮毂盖装饰件可以平整贴合，还原实车轮心的完整外观。设计过程中特意将辐条与轮辋、轮心的连接位置做了圆角过渡，一方面消除3D打印或者注塑成型时的应力集中点，提升零件的抗冲击性能，另一方面也还原了实车轮毂铸造工艺的圆角特征，让模型的细节还原度更高。整个车轮的轴向尺寸经过反复校核，安装后轮面与车壳轮拱的间隙控制在合理范围，既不会因为轮距过宽蹭到轮拱，也不会因为轮距过窄导致整车外观比例失调，转动时轮辋内侧面不会与悬挂、转向结构产生运动干涉，满足模型车转向、行走的全行程动作需求。
