日式将棋棋子套装三维结构设计

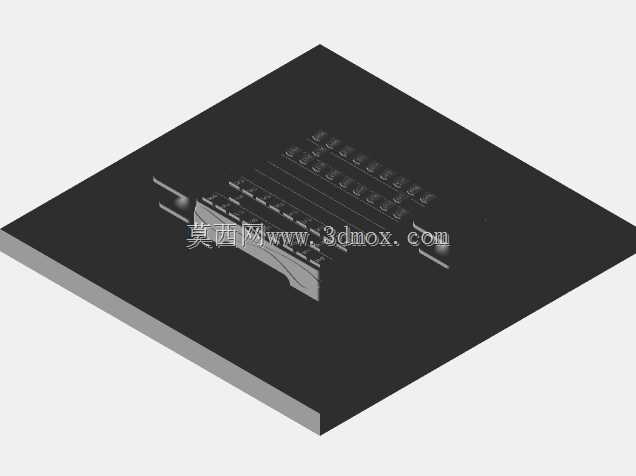

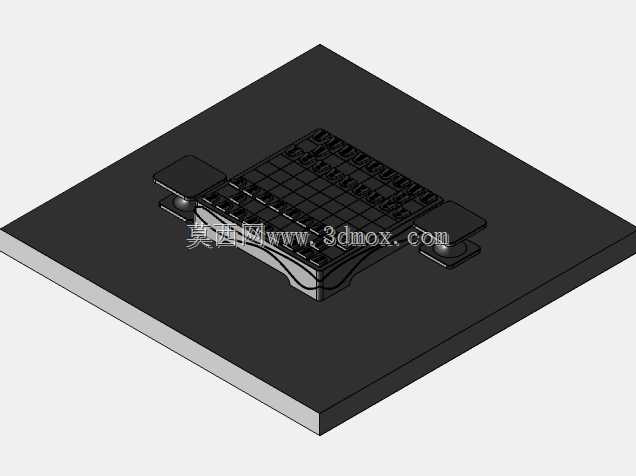

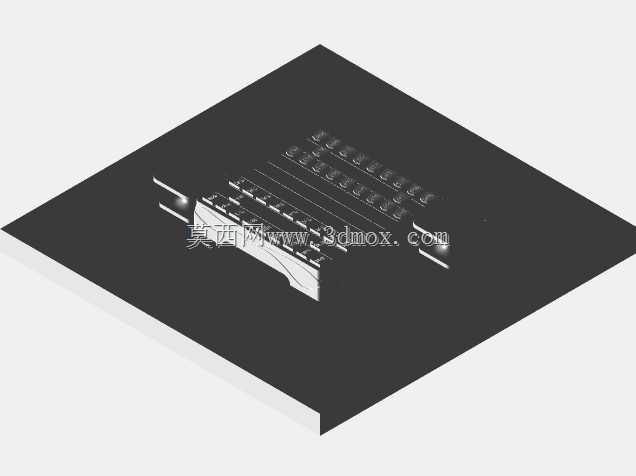

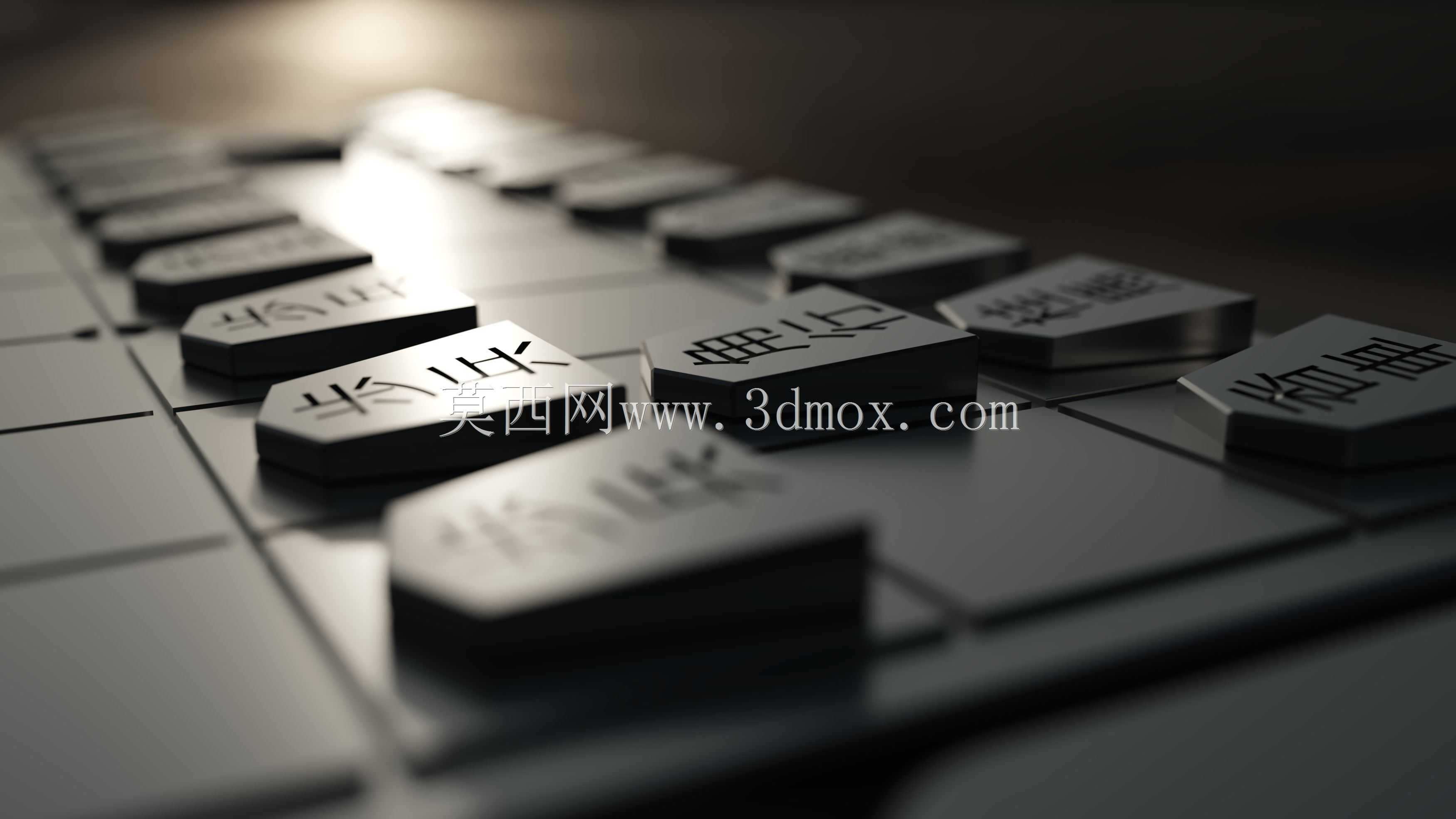

本次设计的将棋棋子套装，面向桌游文创生产、棋具定制加工场景，可直接用于精密注塑开模、五轴精雕打样、3D打印小批量试制等生产环节，适配日常休闲对弈、日式主题场馆陈设、文创周边开发等多类使用需求。整套棋子遵循传统将棋的形制规范，每枚棋子采用五角楔状造型，顶面预留足够的字符镌刻区域，可清晰呈现不同棋子的身份标识，棋子边缘做了均匀的0.2mm圆角过渡，既避免加工过程中出现锐边毛刺，也能提升日常握持把玩的触感，减少长期使用后的边角磕碰磨损。设计过程中优先考虑了生产环节的工艺适配性，棋子整体拔模斜度控制在1.5度，壁厚均匀保持在2.5mm，无倒扣、薄壁等易导致注塑缺陷的结构，若采用金属压铸工艺生产，也可直接调整拔模参数适配模具要求，无需大幅改动整体外形。棋子的底部做了0.1mm的微凹平面处理，放置在棋盘上时可形成稳定的负压吸附效果，即便棋盘受到轻微触碰，棋子也不会轻易移位，同时底部平面的平面度公差控制在0.05mm以内，不会出现放置歪斜、晃动的问题。整套棋子共包含8类不同形制的规格，尺寸梯度按照传统将棋的使用习惯设置，最大的王将棋子底边长度控制在28mm，楔尖高度为32mm，最小的步兵棋子底边长度为18mm，楔尖高度为22mm，所有棋子的侧边倾斜角度保持一致，视觉上形成统一的规整感，收纳时可整齐叠放，适配常规尺寸的将棋收纳盒，不会出现尺寸干涉无法归置的问题。设计时还兼顾了不同材质的适配性，若采用实木材质加工，该结构可直接对接雕刻机路径编程，无需额外做结构补正；若采用亚克力、树脂等透明材质生产，边缘的圆角结构可更好地呈现光线折射效果，提升产品的质感。棋子顶面的字符区域下沉0.3mm，后续填色、丝印、激光雕刻工序都有足够的操作空间，不会因为字符区域过浅导致标识磨损脱落，也不会因为下沉过深积留污渍，日常清洁只需用软布擦拭即可。整套模型的装配边界完全适配标准将棋棋盘的格距，每格33mm的棋盘上放置单枚棋子后，四周预留足够的间隙，移动棋子时不会剐蹭相邻棋子，对弈过程中的操作手感流畅自然。
