多瓣式同步开合虹膜舱口结构设计

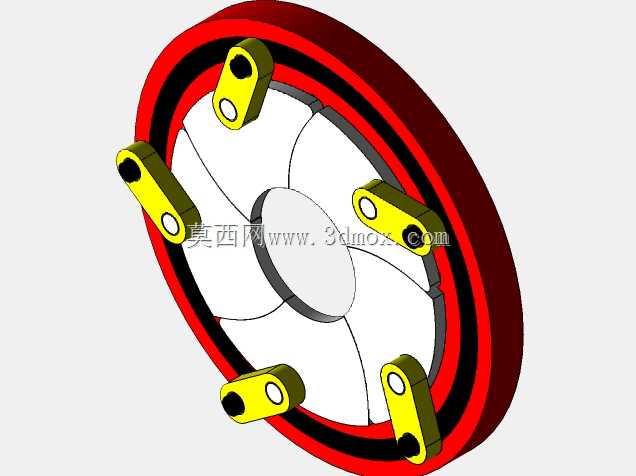

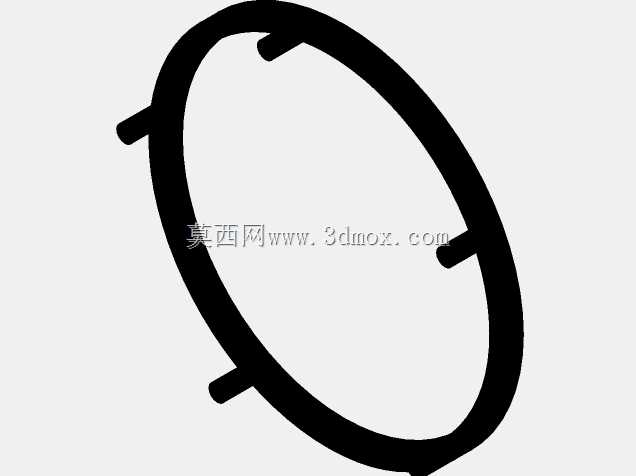

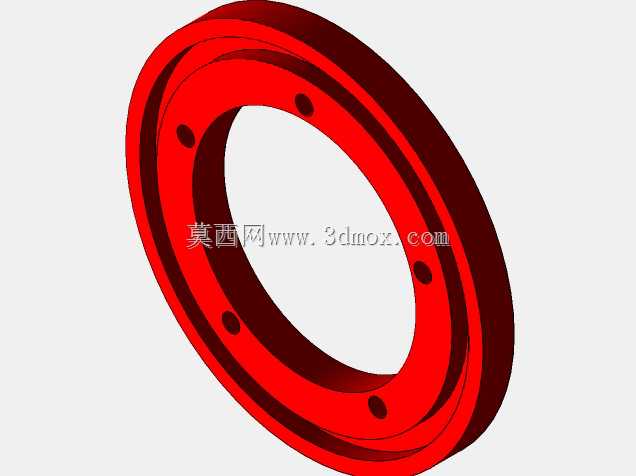

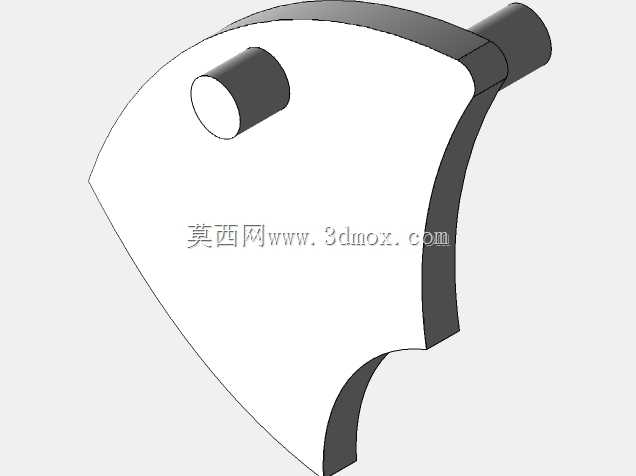

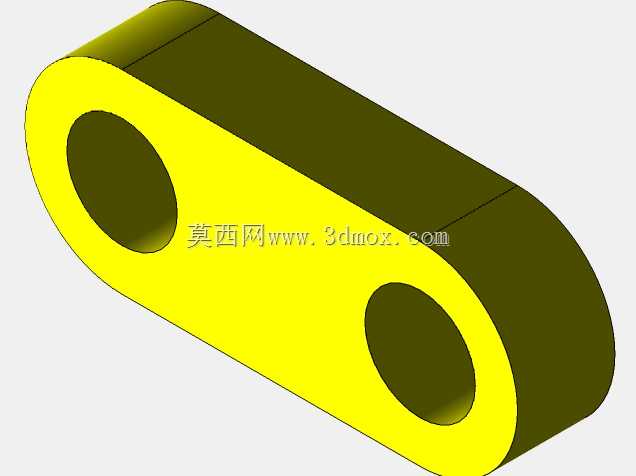

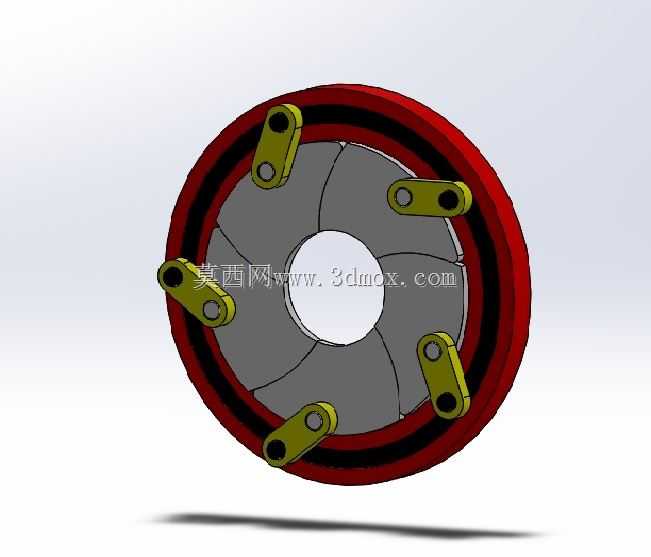

这类虹膜式舱口常应用在需要小操作空间实现大口径启闭的工况场景中，比如粉体输送管路的检修口、真空腔体的观察操作口、特种车辆的舱室启闭结构，还有部分物料分选设备的通道调节结构上，相比传统翻盖、平移式舱门，它不需要在舱口外侧预留门扇摆动或者平移的空间，所有启闭动作都在舱口自身的环形安装边界内完成，对安装空间局促的设备点位适配性极强。从结构功能上看，该结构依靠周向均匀布置的六个驱动摆臂带动内侧的六瓣扇形闸板同步动作，启闭过程中各瓣闸板沿预设的导向轨迹做向心或者离心运动，最终在中心位置拼合形成完整的密封面，或是完全收回到外圈的环形结构内，让中心通道完全敞开，整个启闭过程动作同步性好，不会出现单瓣卡滞导致的密封面错位问题。设计阶段首先要确定的是中心通径的尺寸边界，根据实际过料、过人或者操作的需求确定中心完全开启时的通孔直径，再反向推导外圈环形壳体的径向尺寸，通常外圈直径会是中心通径的1.6到2倍之间，这个比例区间既能保证闸板完全收回时不遮挡中心通道，也不会让外圈结构过于臃肿占用额外安装空间。轴向安装尺寸上，这类结构的整体厚度控制在通径的0.2到0.3倍即可，过厚会增加不必要的结构重量，过薄则无法布置摆臂的铰接转轴与闸板的导向滑槽。周向布置的六个摆臂采用等角度分布，相邻摆臂夹角为60度，每个摆臂的一端铰接在外圈固定壳体上，另一端与对应扇形闸板的驱动端铰接，同时每片闸板上都设置有嵌入壳体导向槽的限位凸台，保证闸板运动轨迹始终沿径向方向，不会出现周向窜动。拼合密封面的边缘做了贴合斜角处理，当六瓣闸板完全收拢到中心位置时，相邻瓣片的斜面相互挤压，能够实现更好的贴合密封效果，适配有一定气压差或者粉尘阻隔需求的使用场景。外圈的环形壳体上预留了对应摆臂铰接座的安装位，装配时可以先将所有闸板与摆臂预装成组件，再整体嵌入外圈壳体的导向槽内，最后固定铰接轴的端盖即可完成装配，后期维护时只需要拆卸对应位置的端盖就能单独更换受损的闸板或者摆臂，不需要整体拆解整个舱口结构。实际选型应用时，还要根据使用场景的介质特性调整闸板与壳体的材质，比如有腐蚀介质的场景选用耐腐蚀合金材质，有耐磨需求的工况则在闸板拼合面堆焊耐磨层，配合对应的密封件就能满足不同工况的使用要求。
