手持按压式蓝色喷雾瓶外观结构设计

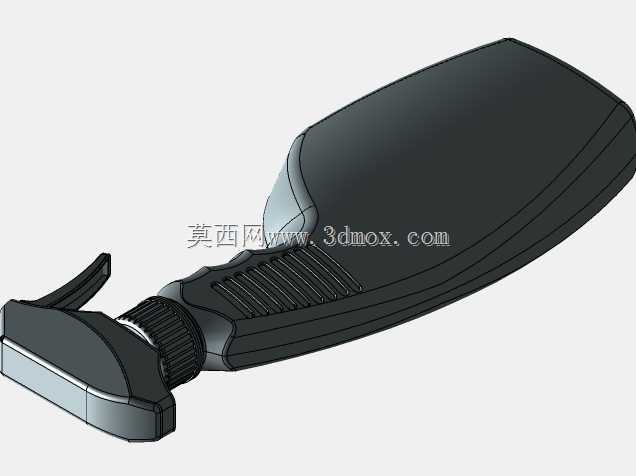

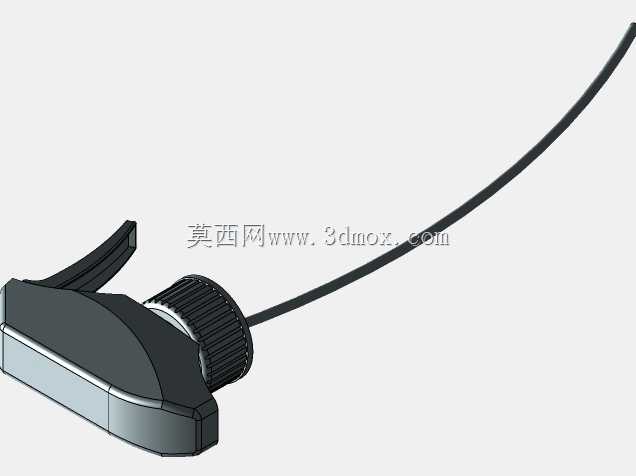

　　日常清洁、园艺浇灌、日化分装场景中，手持喷雾瓶是应用极广的小型流体输出容器，这类产品的结构设计直接影响握持手感、喷雾均匀度与长期使用可靠性。这款喷雾瓶整体采用流线型曲面造型，瓶身做了内凹防滑筋条设计，筋条沿握持手型的自然弧度排布，单手握持时手指可刚好卡入筋条间隙，湿手操作也不易打滑，适配多数成年用户的手掌尺寸，横向最大握持直径控制在65mm以内，长时间按压操作不易产生手部疲劳。喷头部分采用扳机式按压结构，扳机的转动支点做了圆弧过渡处理，按压行程控制在12mm，按压力度控制在15N上下，既保证每次按压的出液量稳定在1.2ml左右，又不会因按压力度过大造成使用不适。喷嘴内部做了旋流腔结构设计，

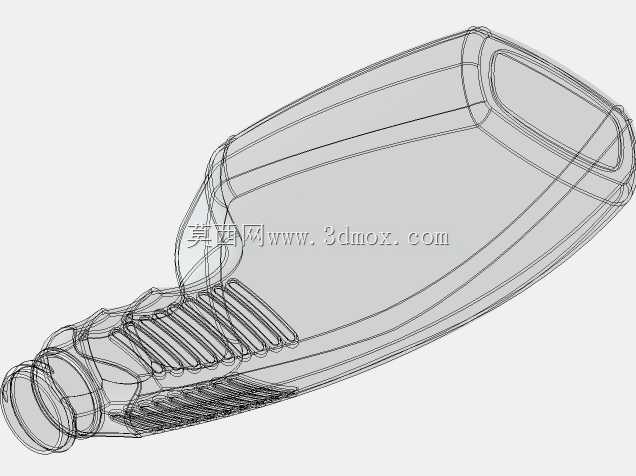

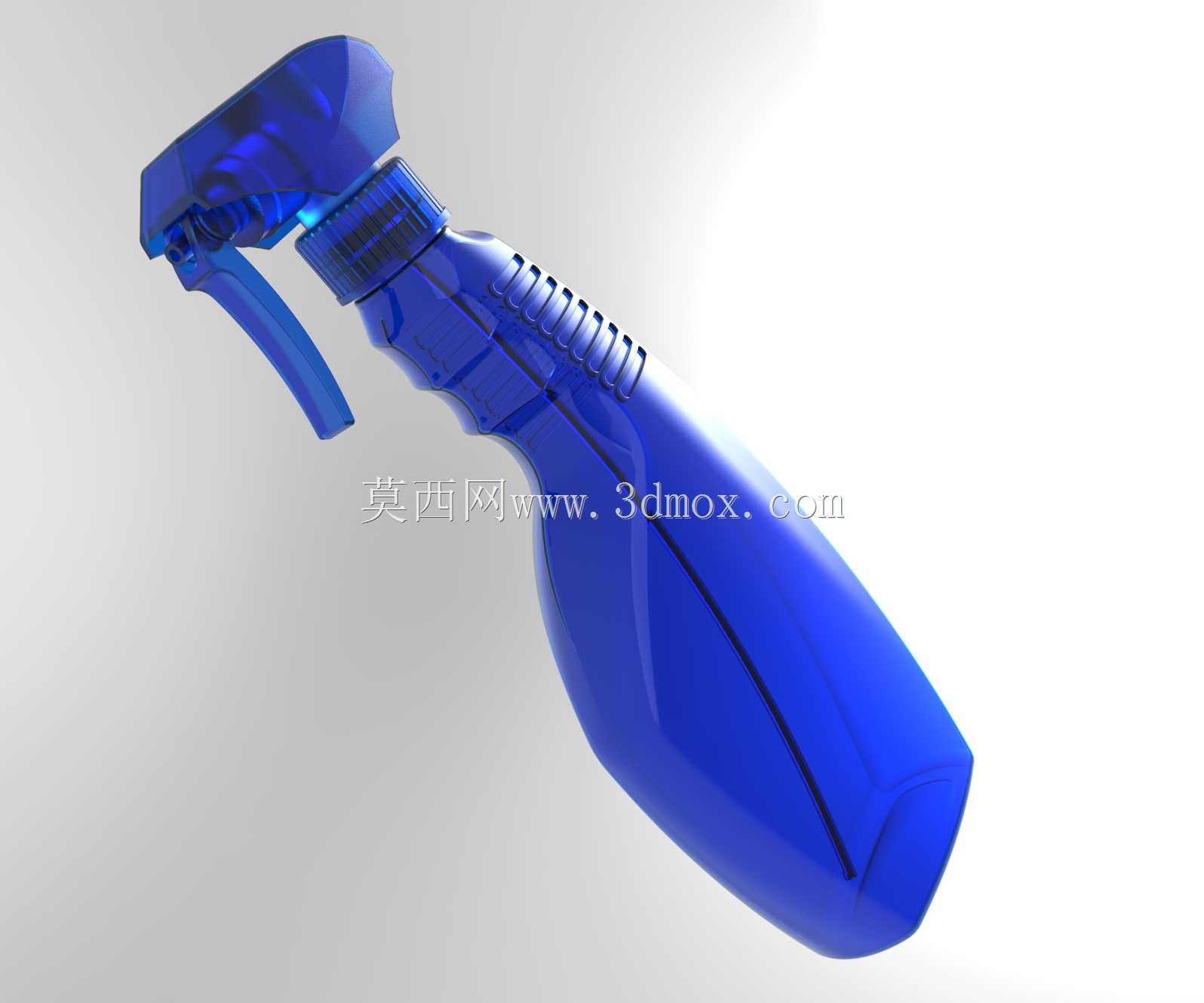

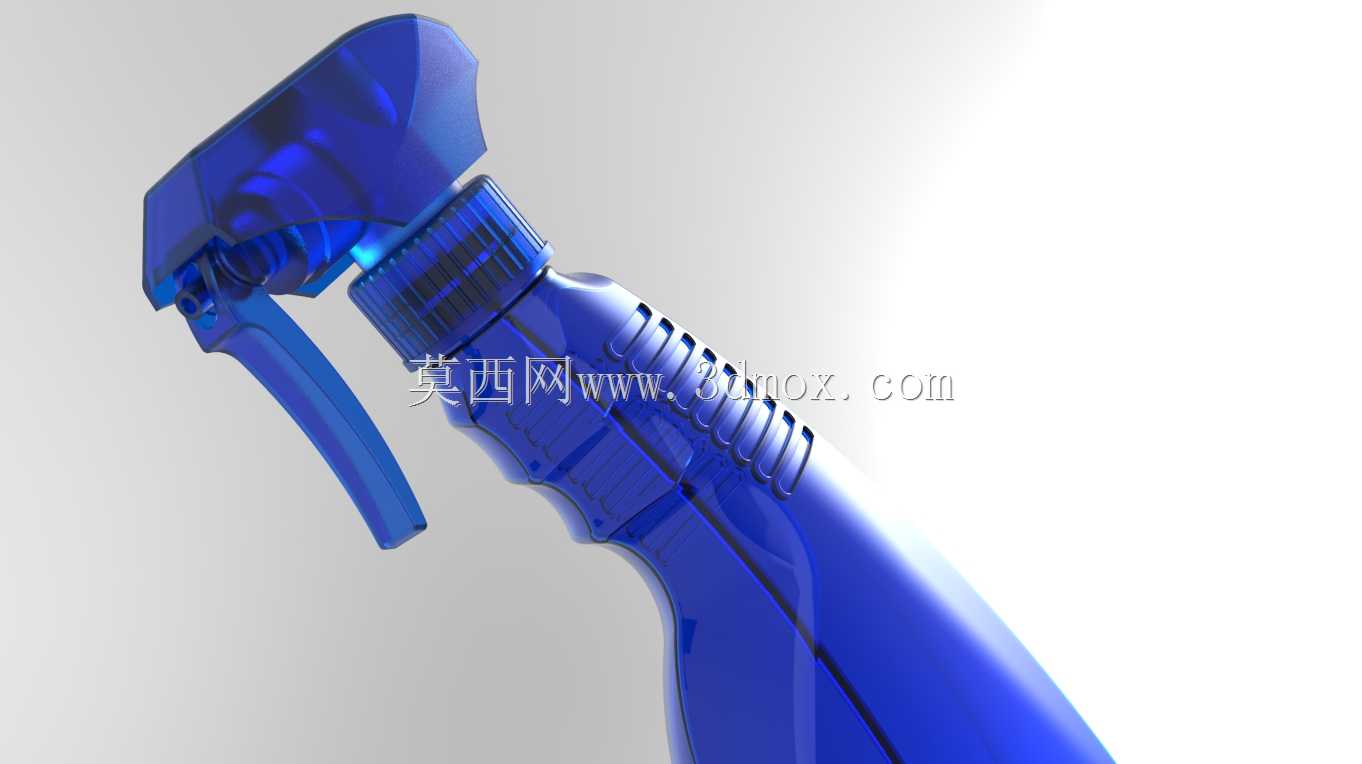

　　液体经过增压后从喷嘴微孔喷出时可形成均匀的扇形雾化面，雾化颗粒直径集中在50-100μm区间，既不会出现大液滴滴落的情况，也不会因颗粒过细造成飘散浪费。瓶身与喷头的连接采用标准螺纹接口，螺纹配合公差控制在0.1mm以内，拧紧后可承受0.2MPa的内部压力不渗漏，日常倒置、侧放也不会出现漏液问题。建模过程中优先处理曲面的连续性，瓶身主体曲面采用G2连续过渡，避免曲面拼接处出现棱角突兀的问题，外观的半透明蓝色质感对应PET塑料材质的壁厚设计，瓶身平均壁厚控制在1.2mm，既保证瓶体的抗挤压强度，跌落至1.2米高度的硬质地面不会出现开裂，又能控制整体产品重量，降低材料成本。喷头部分的蓝色透明罩做了内部卡扣结构，

　　与内部泵体的装配间隙控制在0.15mm，装配后无松动异响，扳机与泵体活塞的连接做了限位结构，按压到最大行程时不会出现结构硬碰撞，延长泵体的使用寿命。这类喷雾瓶除了家用清洁场景，还可适配汽车美容、医用消毒、园艺喷药等不同场景，只需调整喷嘴的旋流腔尺寸与弹簧劲度系数，即可调整出液量与雾化效果，建模时预留了参数调整接口，可快速适配不同容量的瓶身改型，从200ml便携款到1000ml大容量款都能通过调整瓶身拉伸参数快速完成结构迭代，不需要重新构建整体曲面框架。瓶底做了内凹防滑底脚设计，放置在光滑台面时不会出现滑移，底脚的凸起高度为1.5mm，可避免瓶底直接与台面摩擦产生划痕，同时保证瓶身放置的垂直度，倾斜5度以内不会出现倾倒。
