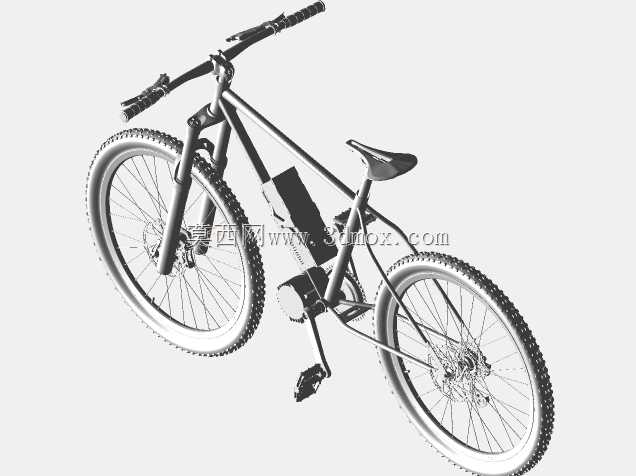

29寸硬尾电助力山地自行车定制车架结构

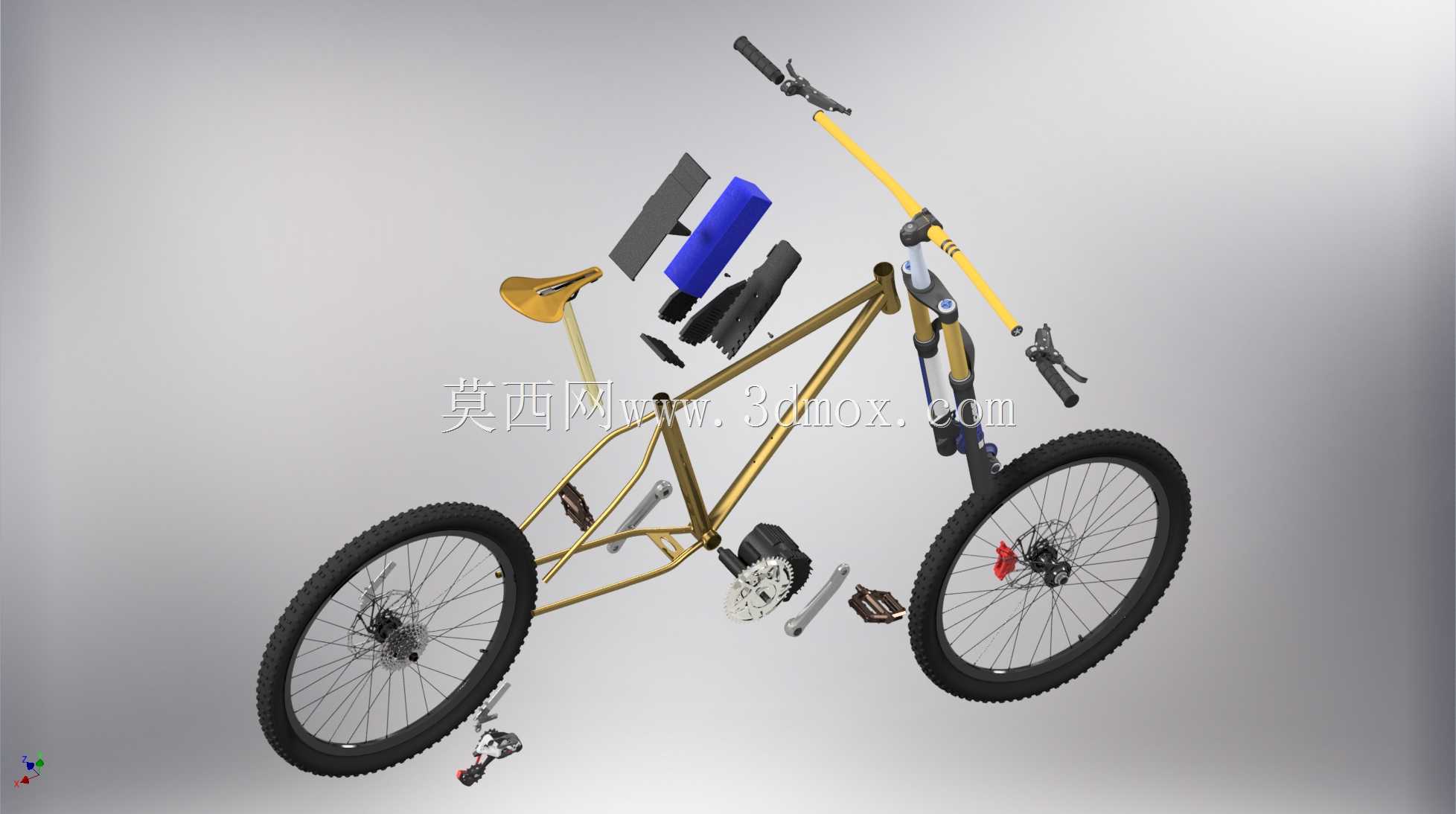

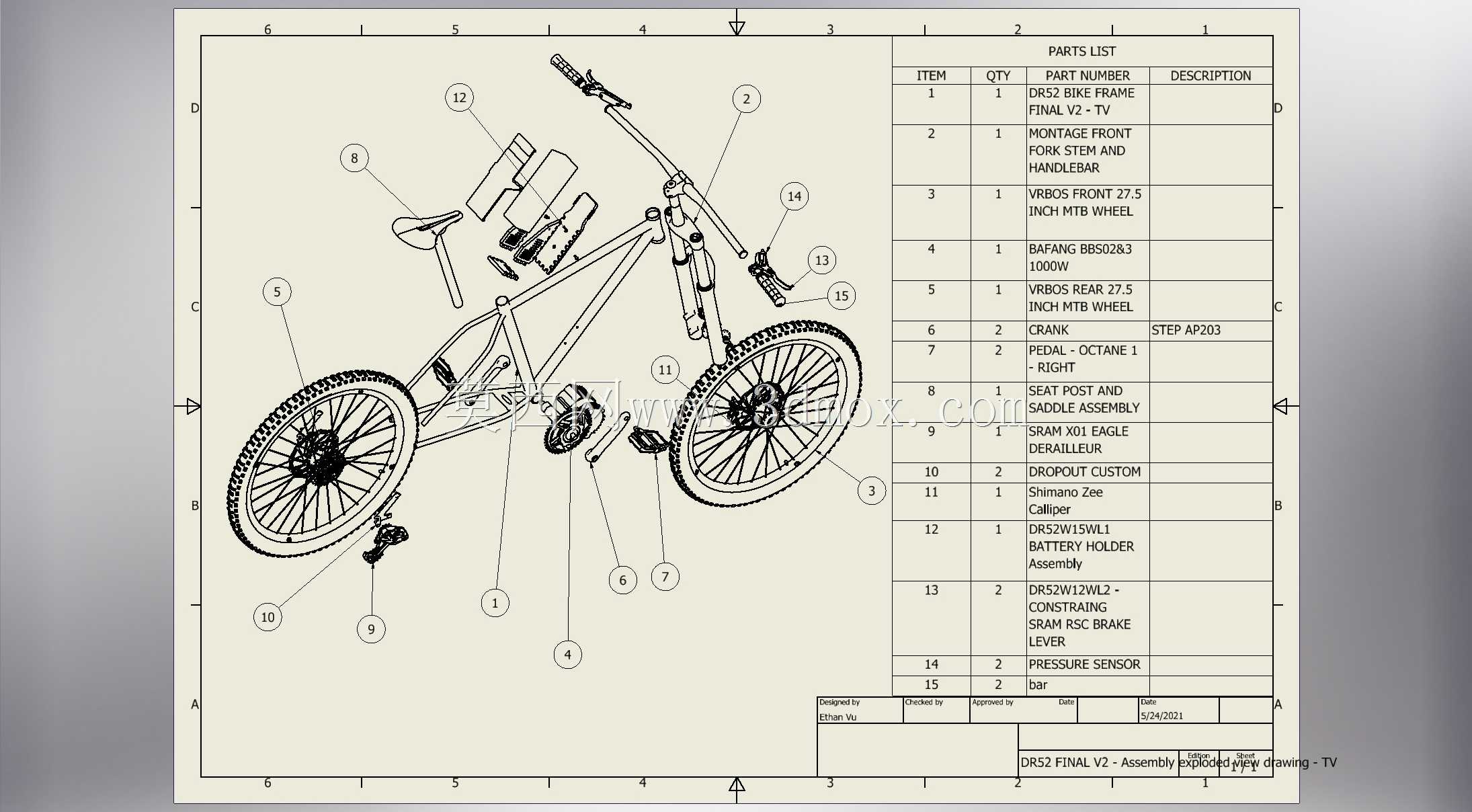

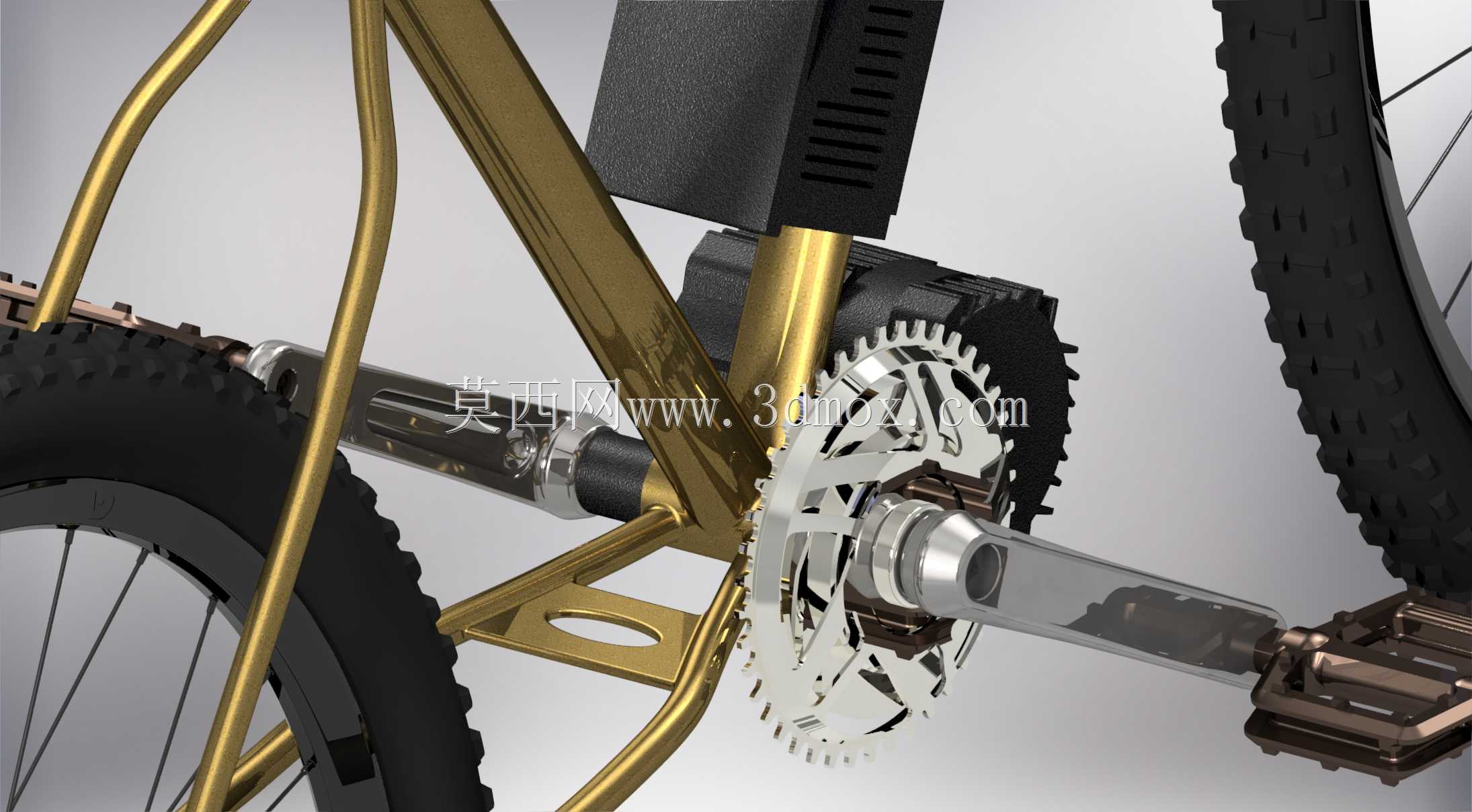

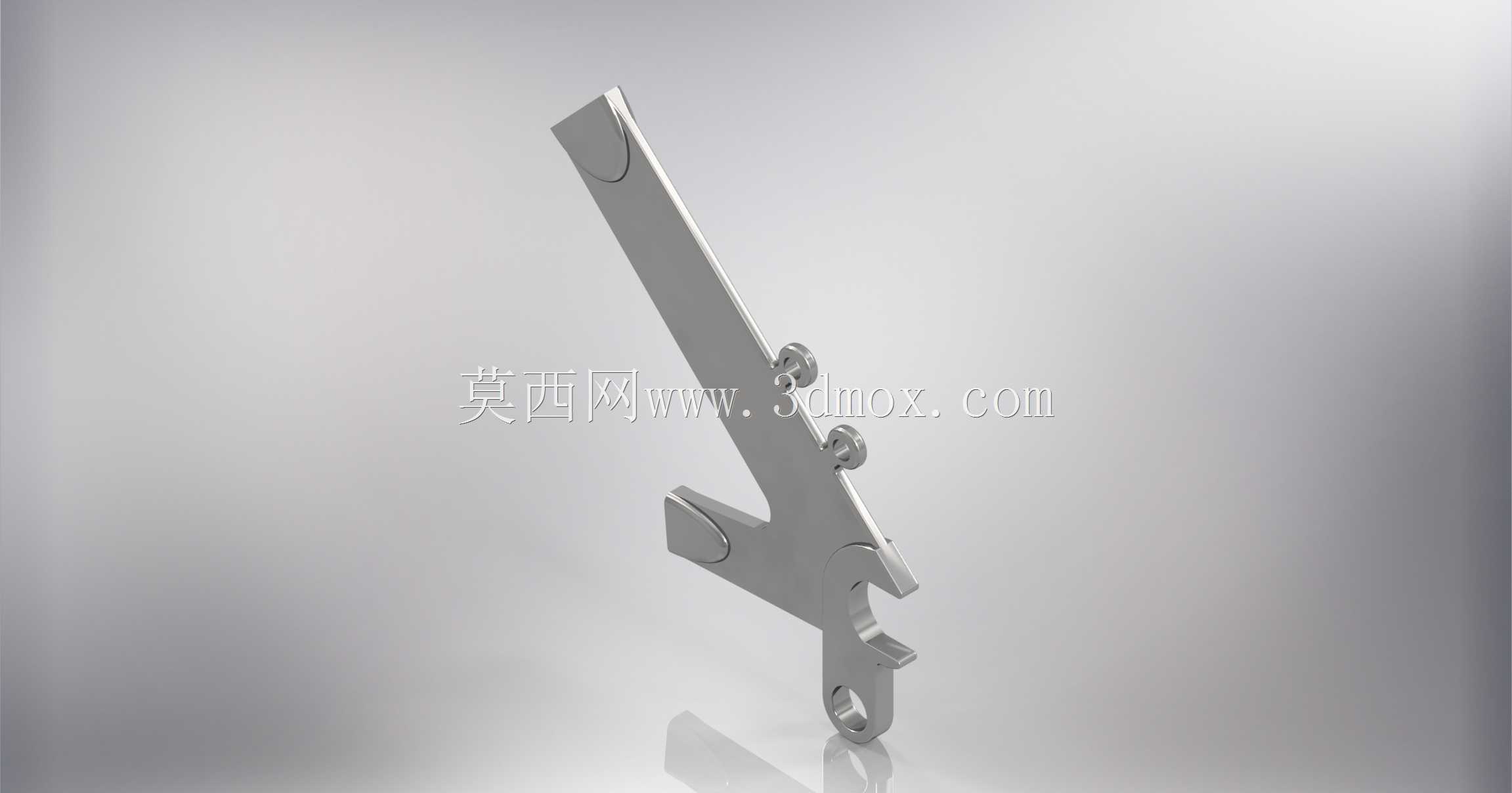

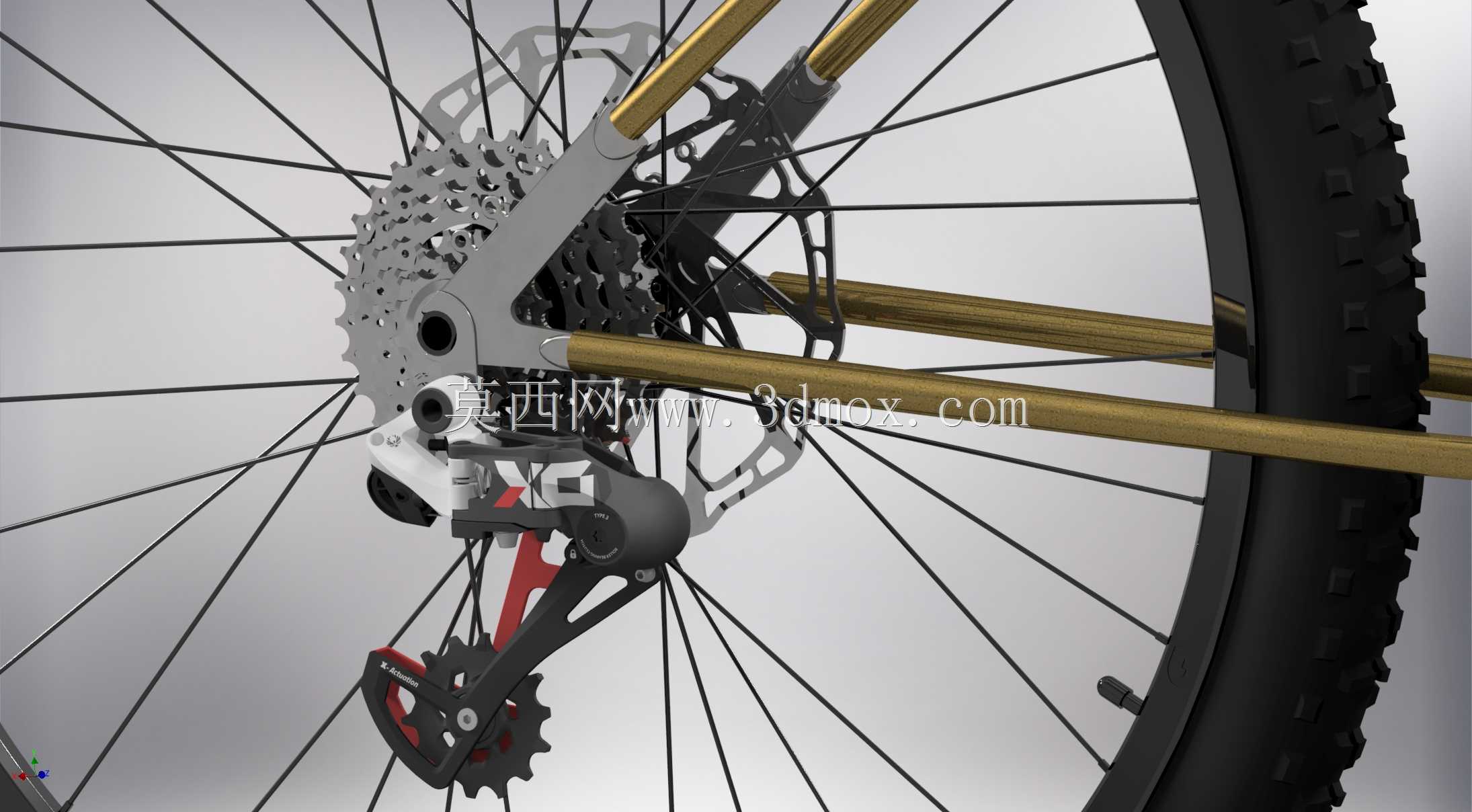

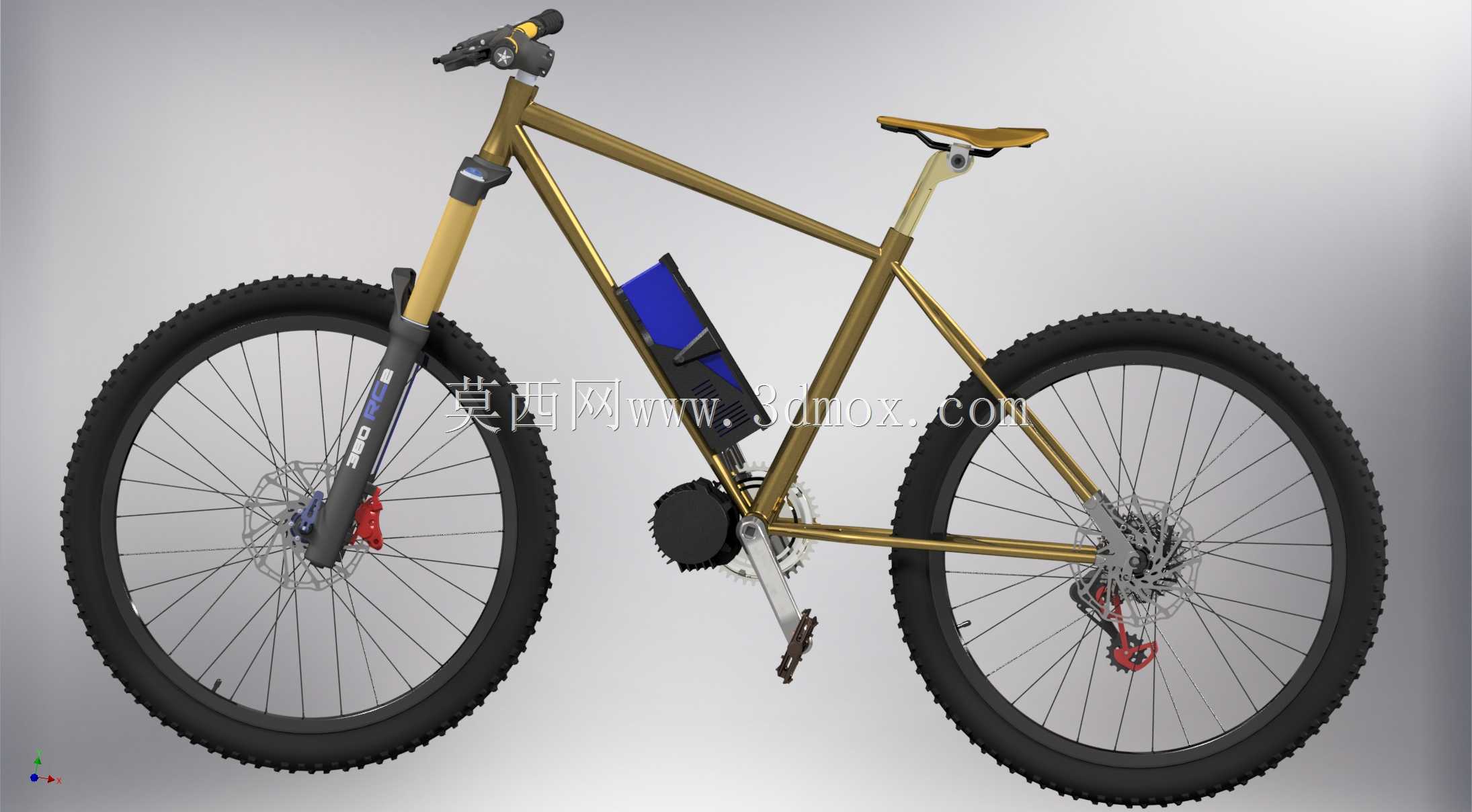

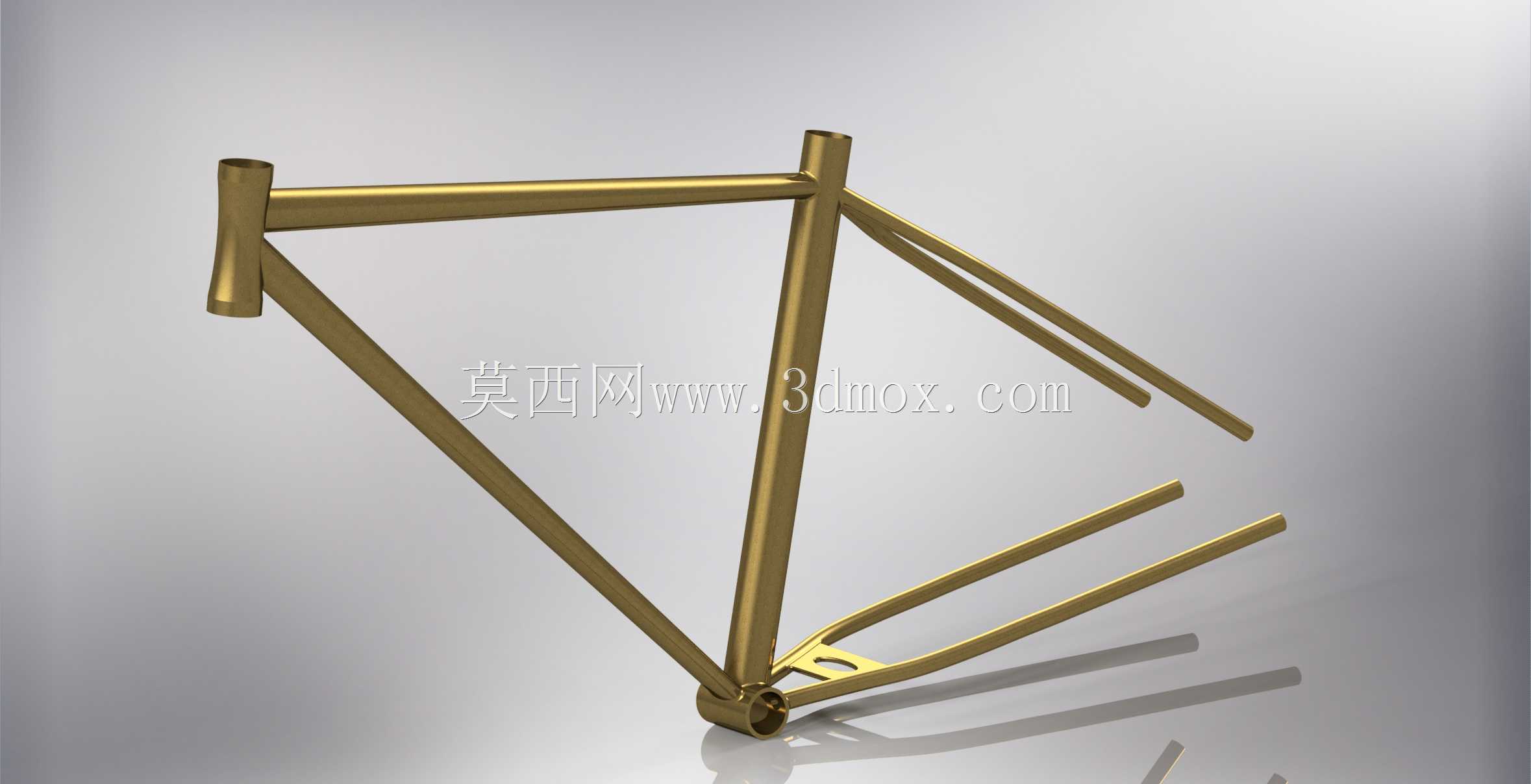

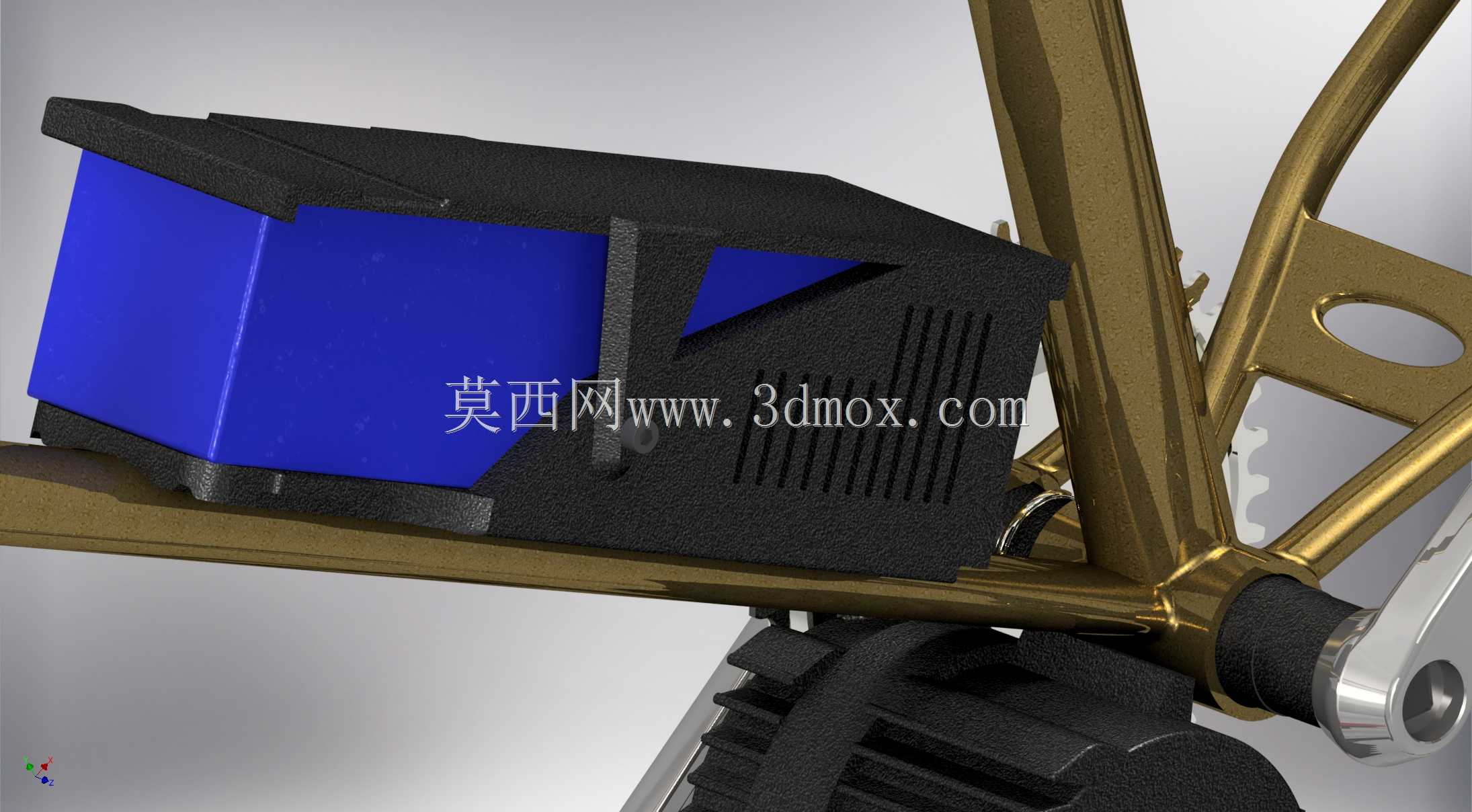

这款硬尾电助力山地车的车架设计，核心围绕户外越野骑行与日常通勤的双重使用场景展开，在传统硬尾山地车的结构基础上完成了电驱动系统的集成适配，既保留了硬尾车型踩踏直接、操控灵活的特性，又通过电助力单元降低了长距离爬坡、复杂路况骑行的体力消耗。从结构设计逻辑来看，车架的五通区域做了专门的结构强化，用来适配八方BBS02B中置驱动单元的安装边界，安装位的同轴度公差控制在合理区间，避免驱动单元运转时出现偏磨、异响问题，同时预留了传感器的走线槽位，保证助力信号传输的稳定性，不会因为越野颠簸出现线路松脱。车架下管位置设计了嵌入式的电池安装仓，适配48V17.5Ah规格的三星18650电池组，仓体的固定卡扣做了防呆设计，电池拆装时无需额外对位，同时仓体与下管的衔接处做了平滑过渡，既降低了骑行时的风阻，也能避免越野过程中泥水飞溅堆积在电池接缝位置，提升电气部件的防护能力。后三角部分采用了对称式的尾钩设计，适配Shimano Deore 3x9速变速系统的安装，后叉开档尺寸匹配标准山地车轮组规格，碟刹安装座采用国际通用的标准接口，可直接适配同规格的液压制动卡钳，制动时的制动力传导路径直接，不会出现刹车疲软的问题。前叉安装位兼容标准山地车避震前叉，头管角度经过调校，在越野下坡时能提供足够的操控稳定性，平路巡航时也不会因为角度过趴导致手腕压力过大。整车的走线采用半内走设计，变速、刹车、传感器线路从车架预留的过线孔穿过，既避免了线路外露被树枝剐蹭的风险，也让整车外观更简洁利落。座管位置的口径采用通用规格，用户可根据自身骑行习惯更换不同规格的座管与坐垫，适配不同身高的骑行者调整骑行姿态。在实际使用场景中，这款车架既可以满足山地越野爱好者的林道穿越需求，中置电机的助力输出特性与踩踏节奏匹配度高，不会出现动力突兀的问题，在爬坡路段能提供稳定的动力辅助；日常通勤使用时，电池组的续航能力可覆盖中短途出行需求，硬尾结构的维护成本低，在城市铺装路面骑行时踩踏效率更高，不会像软尾车型出现动力泄力的问题。车架的各安装位都经过装配校验，所有配套部件的安装边界都预留了足够的操作空间，后期维护更换配件时无需对车架进行二次加工，通用接口的设计也降低了配件更换的成本。
