工业车间双层框架式自动作业台结构设计

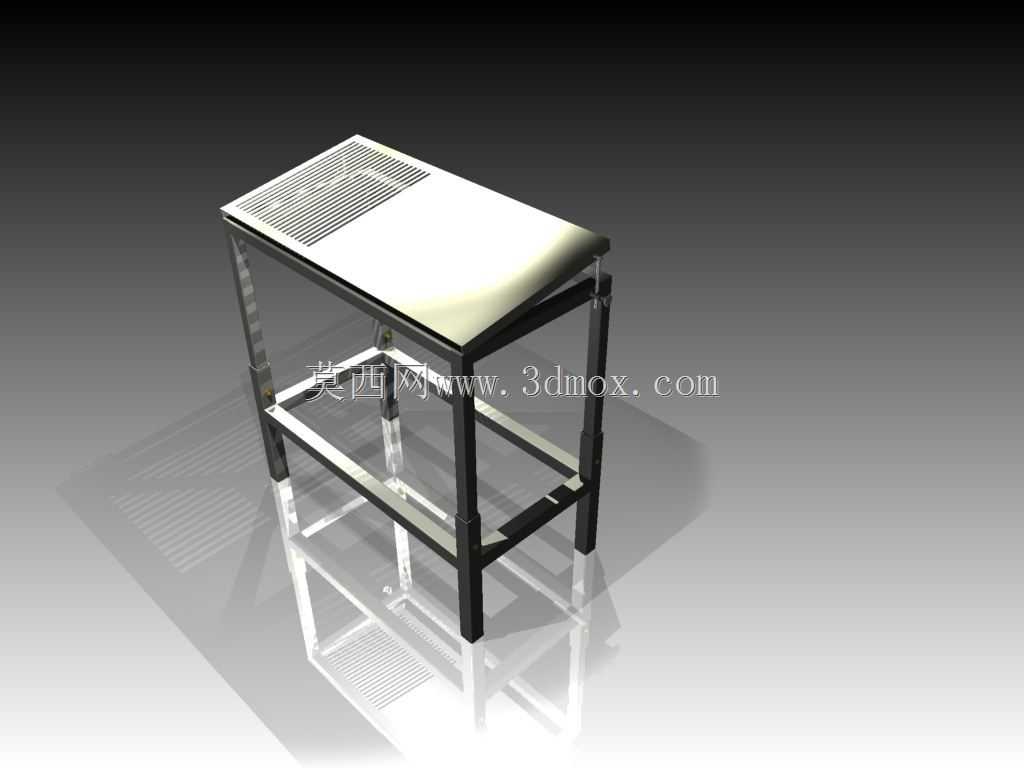

这款双层框架式作业台主要面向电子组装、轻型零部件检测、实验室试样预处理这类需要分层置物的作业场景，日常使用中可将高频操作的工装、待加工工件放置在主操作台面，下层置物层用来收纳备用工具、周转盒或者待检半成品，能有效减少作业人员转身取物的动作幅度，压缩单工位的无效动作耗时。从结构设计逻辑来看，整体采用方管焊接作为主支撑框架，四条竖直支腿做了等截面通长设计，避免分段拼接带来的应力集中问题，支腿底部预留了安装调节脚杯的螺纹孔位，可根据车间地面的平整度调整整体水平度，防止台面上放置的精密量具、小型检测设备因台面倾斜出现读数偏差。主操作台面做了分区设计，其中一侧区域开设密集通风格栅，适配需要底部通风散热的小型加热类检测设备、带风冷模块的实验仪器放置，剩余的平整区域可满足常规工件摆放、手写记录、工装夹具临时固定的需求，格栅区域的开孔率经过核算，既能保证通风量要求，又不会因为开孔过大导致细小零件、螺丝刀等小型工具掉落。下层置物框架采用四周围边的结构设计，防止放置在下层的周转箱、工具盒在设备挪动或者作业碰撞时滑落，框架的横向连接杆同时起到支腿间的拉结作用，提升整体框架的抗扭刚度，即使在台面单侧放置较重工件时，也不会出现框架整体侧倾的问题。安装边界方面，整体占地尺寸适配常规单人作业的工位宽度，不需要对现有车间的工位排布做大规模调整，支腿的安装孔位可直接匹配常见的车间地面膨胀螺栓固定规格，也可以搭配万向脚轮组成移动作业单元，适配需要频繁切换作业位置的柔性生产线场景。设计过程中对框架的受力做了简化校核，主台面的均布承重可满足轻型装配作业的常规负载要求，支腿的壁厚选择兼顾了结构强度与整体重量，不会因为自重过大给运输、现场安装带来额外负担，台面边缘做了小圆弧收边处理，避免作业人员磕碰受伤，也能防止台面上的细小零件被直角边缘卡滞。
