扭转式异形弯钩弹簧三维结构设计

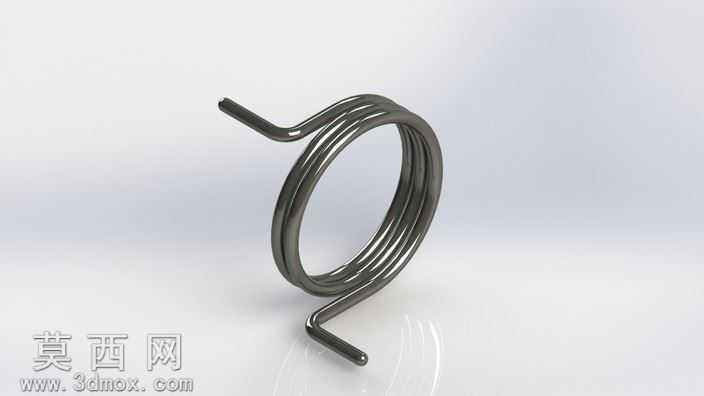

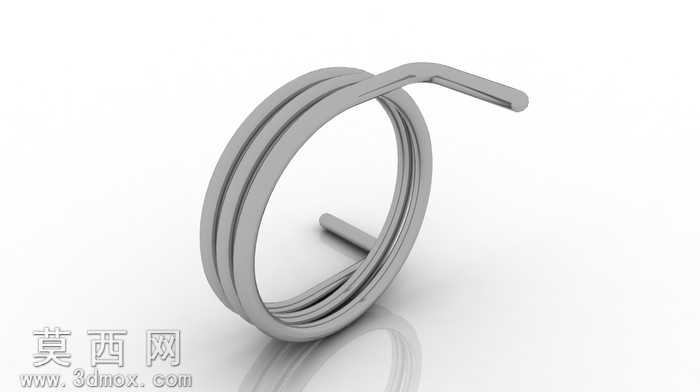

本次建模的扭转式异形弯钩弹簧，是机械领域常用的弹性储能零件，建模过程依托三维参数化设计逻辑完成，首先梳理扭簧的核心结构特征：该零件由多圈螺旋绕制的簧体、两端伸出的异形弯折挂钩组成，建模初始先确定簧体的中心基准轴线，根据扭簧的工作受力需求设定螺旋线的参数，包括簧圈的中径、有效圈数、簧丝直径、螺旋升角，通过螺旋线扫描命令生成连续的螺旋簧体主体，保证每一圈簧丝的间距均匀一致，避免出现圈距偏差导致的受力不均问题。针对两端的异形弯钩结构，在建模时先在簧体的两个端部分别建立垂直于簧圈切线方向的基准平面，在基准面上绘制弯钩的路径草图，弯钩的弯折角度、伸出长度、末端的圆角处理都严格匹配实际安装使用的需求，路径与螺旋簧体的端部做相切约束，保证扫描生成的弯钩与簧体衔接处平滑过渡，没有突兀的折角，避免实际使用时的应力集中问题。材质设置上选用弹簧钢材质，调整材质参数还原金属的高反光、深灰金属质感，渲染时添加柔和的环境光，突出簧丝表面的光滑金属质感，同时清晰展现螺旋圈之间的层叠结构、弯钩的弯折形态。结构设计上重点考量扭簧的工作特性：该类弹簧依靠扭转变形储存扭矩，两端的弯钩用于传递扭转力，因此在建模时特意保证弯钩与簧体连接部位的圆角过渡，减少应力集中点，簧圈的排布紧密但不发生干涉，当弹簧受扭时每一圈簧丝可以均匀分担扭转力矩，避免局部受力过大导致的簧丝变形断裂。建模过程中对所有参数做关联设置，若后续需要调整簧丝直径、圈数、弯钩角度，只需修改对应参数即可快速生成新的模型版本，适配不同安装场景的扭力需求，整体模型结构完整，细节还原度高，可直接用于装配验证、工程出图或3D打印样件测试，能够直观展现扭簧的结构形态与装配特征，为后续的产品选型、结构优化提供准确的三维参考依据。
