带轨道结构的趣味滚动方轮小车

这款带配套轨道的方轮滚动装置，核心应用场景覆盖科教演示、互动游乐装置两大方向，在青少年科创教具展区、商业综合体互动体验区、科技馆力学展示单元都能适配。不同于常规圆形车轮的行走机构，这套装置的核心设计逻辑是依托特殊轮廓的匹配轨道，抵消方轮转动过程中的重心起伏，让方形车轮能够在对应轨道上实现平稳滚动，打破日常认知里方轮无法顺畅行进的固有印象，本身就具备极强的互动展示属性。

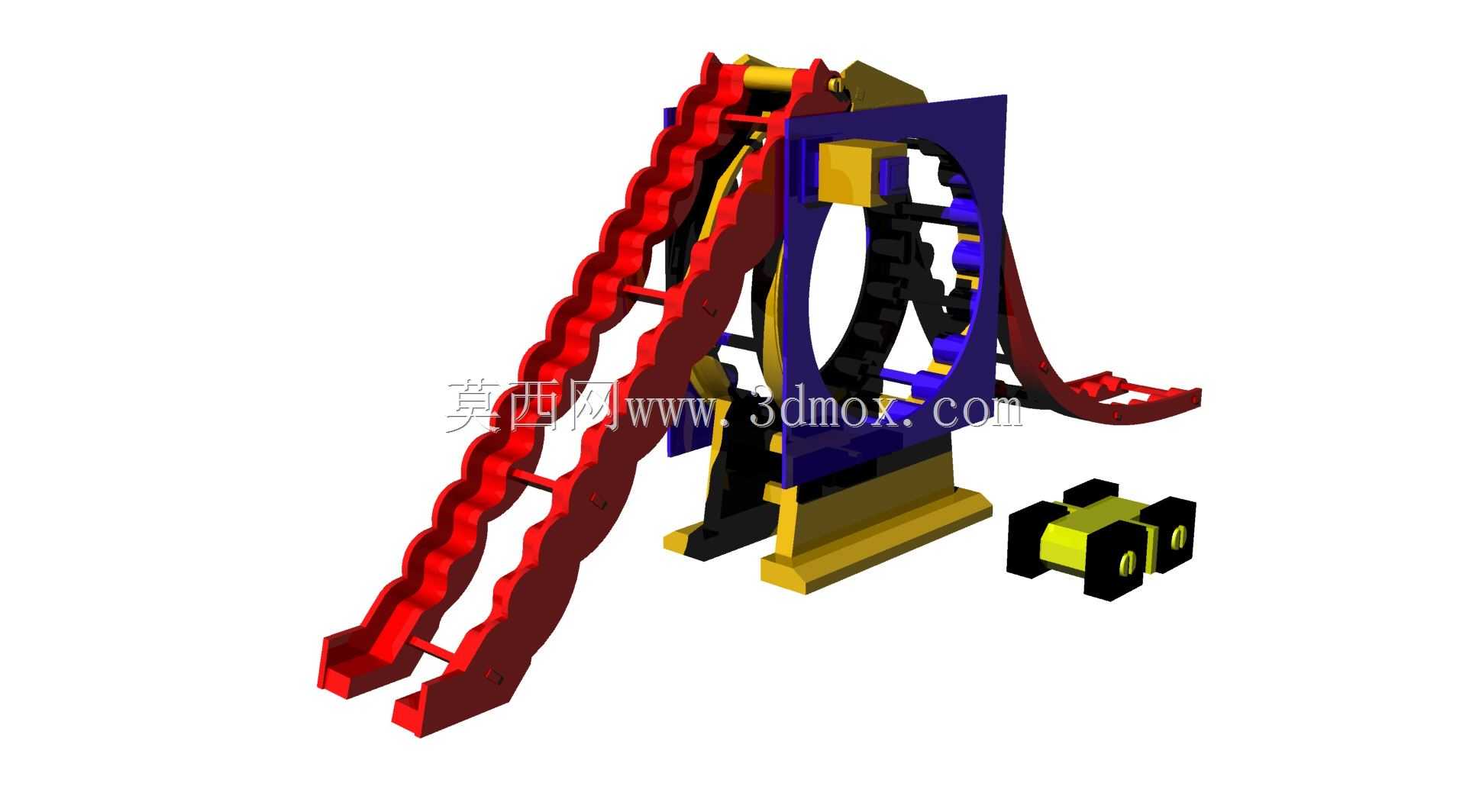

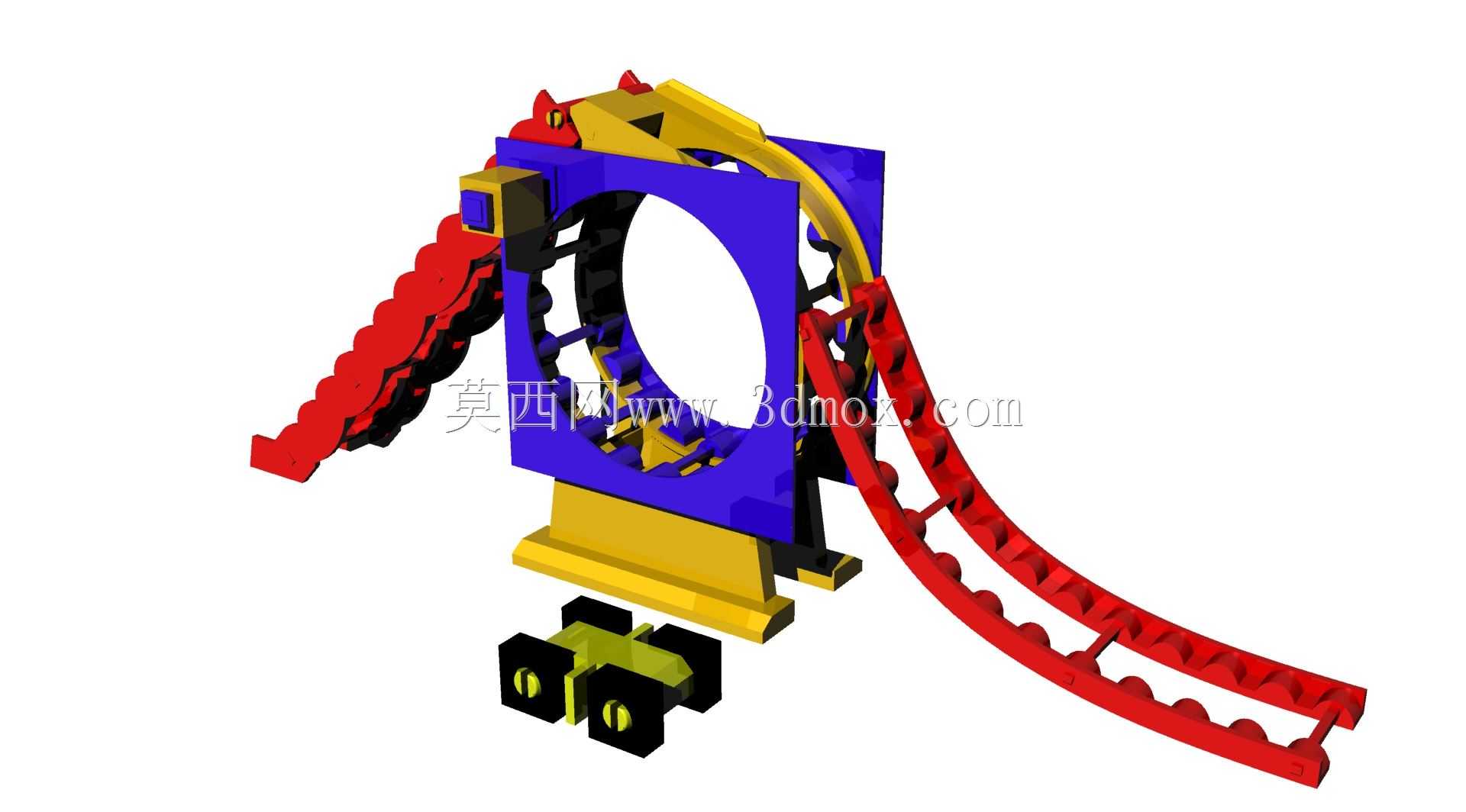

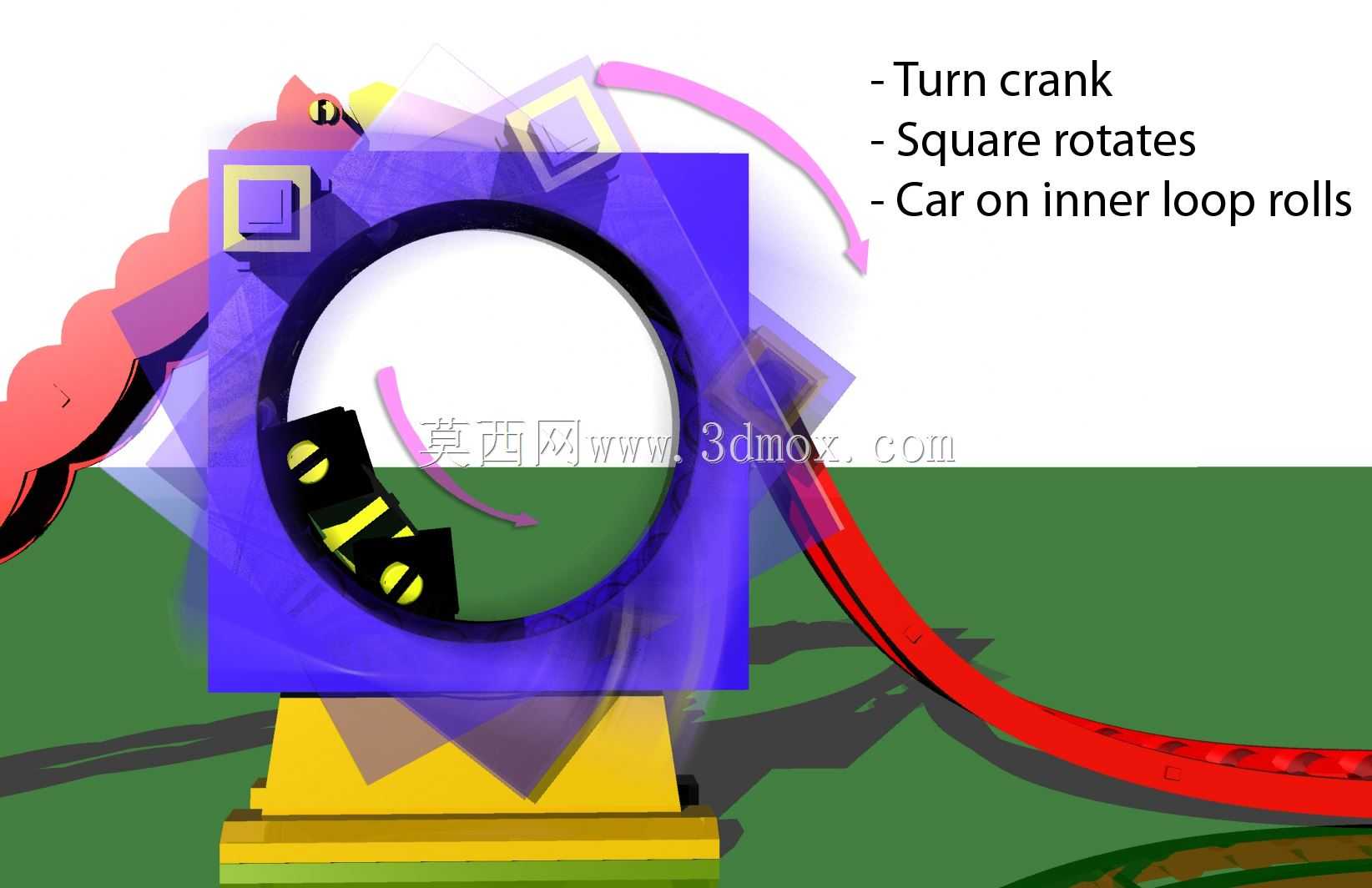

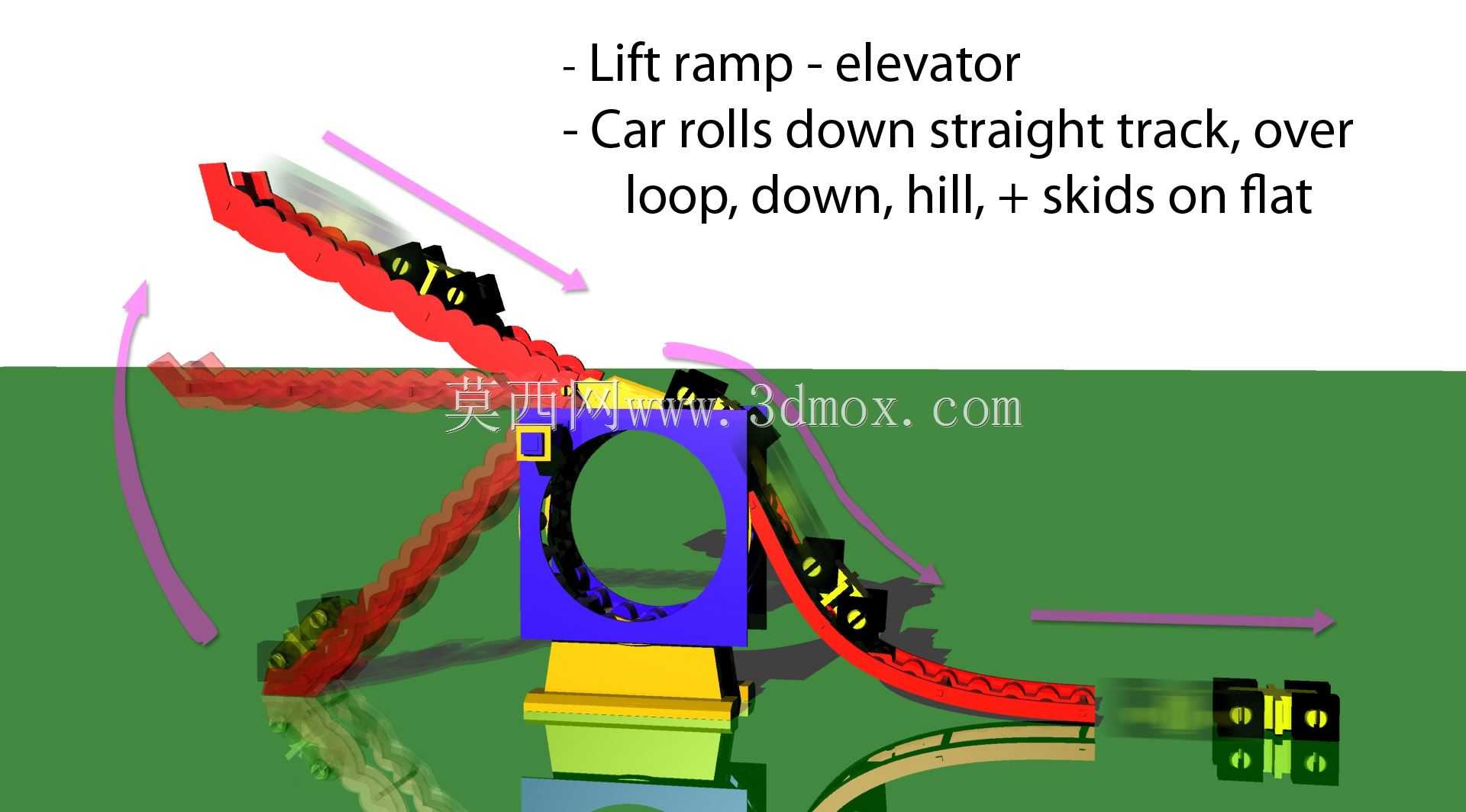

从功能特性来看，整套装置分为行走小车主体与配套坡道轨道两部分，小车部分采用框架式主体结构，方轮与车架的连接轴预留了足够的转动间隙，手摇内环集成在车架侧部，操作者既可以通过手摇结构驱动方轮转动，让小车沿坡道向下滑行，也可以依托配套的抬升梯段结构，将小车输送至轨道顶部完成循环滚动动作。轨道部分采用分段式齿形轮廓设计，每一段凸起的弧度都经过匹配计算，刚好对应方轮转动时边角的抬升量，保证方轮在滚动全程的重心高度始终维持在稳定区间，不会出现常规方轮在平面上滚动的卡顿、颠簸问题。

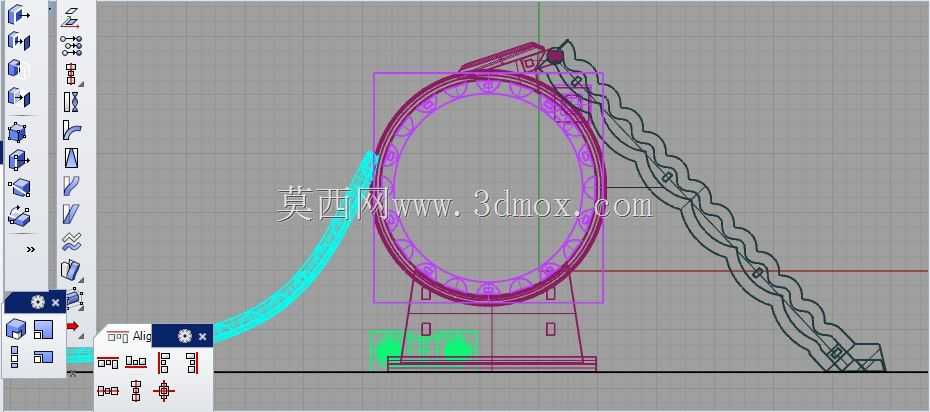

设计过程中针对装配适配性做了多轮调整，初始版本的横梁结构预留长度偏长，实际组装后会与轨道侧部产生干涉，需要在装配时对横梁端部做修配处理，后续优化版本会针对曲线轨迹段做轨迹粘帖校准，保证轨道衔接处的顺滑度。整套装置的零件配合采用紧密公差设计，装配时如果出现转轴卡滞的情况，可以使用细锉对配合孔位做微量修磨，保证转动副的活动间隙处于合理范围，不会出现松旷或者卡紧的问题。

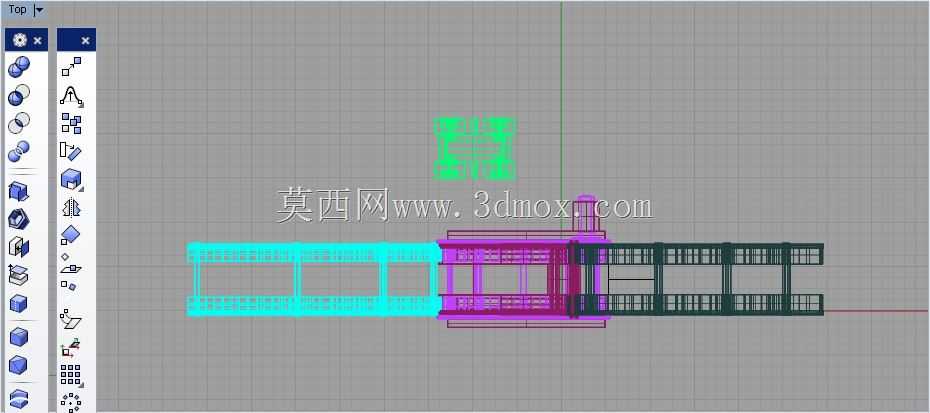

安装边界方面，整套装置的轨道采用双轨并行布局，两侧轨道的轮廓完全对称，安装时需要保证两侧轨道的同轴度误差控制在1mm以内，否则方轮在滚动过程中会出现偏磨、脱轨的问题；轨道底部的支撑座采用平面贴合设计，放置时需要保证支撑面水平度，避免轨道倾斜导致小车滑行速度失控。小车主体的宽度略小于双轨内侧间距，预留了2mm的活动余量，既不会在轨道上出现横向窜动，也不会因为间隙过小出现卡滞。方轮的边角做了微小的圆角处理，避免转动过程中与轨道轮廓出现硬接触，降低滚动过程中的阻力，也能减少零件接触面的磨损，延长整套装置的使用寿命。
