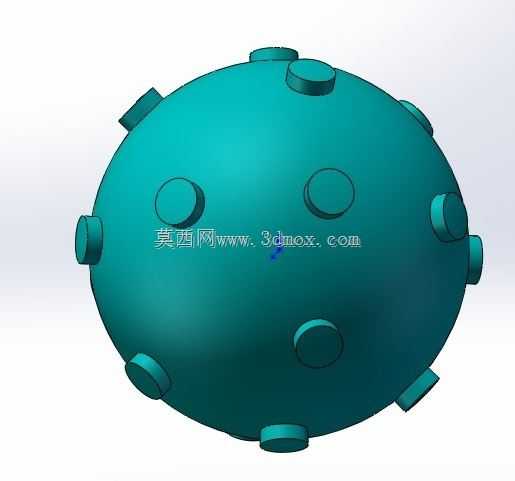

带凸台实心球体机械结构设计

这类带均布凸台的实心球体构件，常应用在多向连接传动节点、球面定位工装、流体分散搅拌终端等场景中，区别于光滑球面零件，表面分布的圆柱凸台承担着定位、连接、传力的核心作用。从结构设计逻辑来看，球体本体采用实心结构，保障整体刚性与抗冲击性能，避免空心结构在大载荷连接场景下出现的球面凹陷、连接位变形问题，所有凸台均采用等直径圆柱结构，凸台端面与球心的径向距离保持一致，保障每个连接点位的受力基准统一，不会出现不同凸台安装后接触面错位、传力不均的问题。凸台在球面上的排布采用空间均布设计，相邻凸台的球心夹角保持均等，这种排布方式能让球体在作为多向连接节点时，各个方向的连接载荷均匀分散到整个球体本体上，避免局部应力集中导致的结构失效，在作为搅拌分散构件使用时，均布的凸台可以在旋转过程中打破流体的层流状态，提升介质混合的均匀度，相比光滑球面的搅拌部件，扰流效果提升明显，同时凸台的圆柱侧面不会出现尖锐棱角，能减少流体长期冲刷带来的磨损，延长构件使用寿命。在安装边界设计上，所有凸台的外端面均为平面，且平面垂直于对应位置的球半径方向，这一设计让凸台与外接部件的连接可以采用平面贴合的方式，不需要额外加工球面配合面，降低配套零件的加工难度，凸台的直径与球体直径保持固定比例，既保证凸台自身有足够的连接强度，不会在传力过程中出现凸台根部断裂，也不会因为凸台尺寸过大影响球体整体的球面轮廓，导致相邻凸台的安装空间出现干涉。设计过程中需要重点校核凸台与球体衔接位置的圆角过渡，避免直角衔接带来的应力集中问题，同时要保证所有凸台的位置度公差，确保外接部件安装后整体的同轴度、位置精度符合使用要求，这类构件不需要额外的减重设计，实心结构带来的自重也能在部分配重场景中发挥作用，比如作为球面配重块使用时，凸台可以直接卡入安装位的定位槽中，不需要额外的固定结构就能实现可靠定位，在多管路汇接的节点中，每个凸台可以直接加工内螺纹作为管路接口，球体本身作为汇流腔的实体基座，能承受较高的管路压力，不会出现薄壁结构的渗漏、变形问题。
