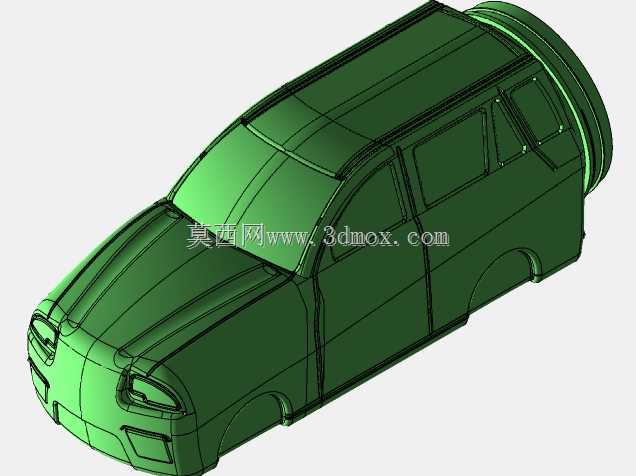

糖果罐用SUV造型塑料外壳结构设计

这款SUV造型的塑料壳体，核心应用场景是休闲食品领域的硬质糖果包装容器，替代传统圆柱形、方形糖罐，凭借仿真汽车外形的视觉吸引力，在终端货架陈列时快速抓取儿童、年轻消费群体的注意力，同时壳体本身可作为玩具摆件重复使用，提升产品附加价值。从实际用途来看，壳体内部为封闭空腔，可容纳定量包装的硬质糖果、软糖，尾部的圆形敞口结构用于配合端盖实现密封，既可以在生产环节完成糖果装填后压合端盖完成封装，也能让消费者在使用过程中反复开合取食，端盖与壳体的配合间隙控制在0.15mm以内，避免糖果受潮、洒漏。设计过程中优先考虑注塑成型的工艺可行性，整体壳体壁厚均匀控制在2mm，所有外表面转角均做R1.2-R2mm的圆角过渡，既避免注塑时出现应力集中导致的开裂、缩痕问题，也能还原SUV车型的曲面流畅度，不会出现尖锐棱角划伤使用者的情况。车身侧面的车门、车窗线条采用浅浮雕式结构，凸起高度0.3mm，既保留车型辨识度，又不会因为结构过深导致脱模困难，也不会在壳体内部形成突兀的凸起影响糖果装填容量。车头部分的大灯、进气格栅造型同样采用一体化曲面设计，和主壳体为同一注塑件，无需额外拼接零件，减少装配工序。安装边界方面，壳体总长控制在180mm，最大宽度75mm，总高度65mm，尾部配合的圆形端盖直径为60mm，整体尺寸适配常规零食货架的层板间距，也符合儿童单手握持的尺寸范围，不会因为体积过大导致拿取不便。壳体底部做了平整化处理，放置在平面上时的支撑面占底部总面积的60%以上，避免摆放时出现侧翻。设计时还特意将车身外表面的分模线设置在侧面腰线位置，经过抛光处理后分模线痕迹不明显，不会破坏外形的整体视觉效果，所有脱模斜度控制在1.5°，既保证注塑后顺利脱模，也不会让壳体出现上下尺寸偏差过大的问题。内部空腔做了光滑处理，没有多余的加强筋凸起，避免糖果卡在缝隙中，同时在尾部敞口位置设计了一圈1mm高的定位凸台，和端盖的凹槽配合实现定位，压合后不会出现松脱。
