GoPro类摄像机导线凸轮安装支架

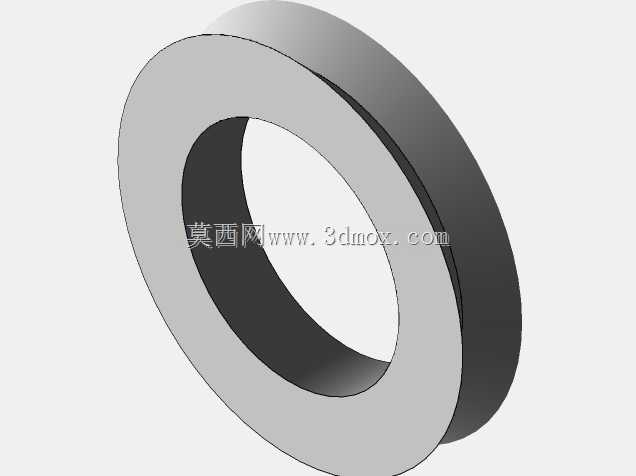

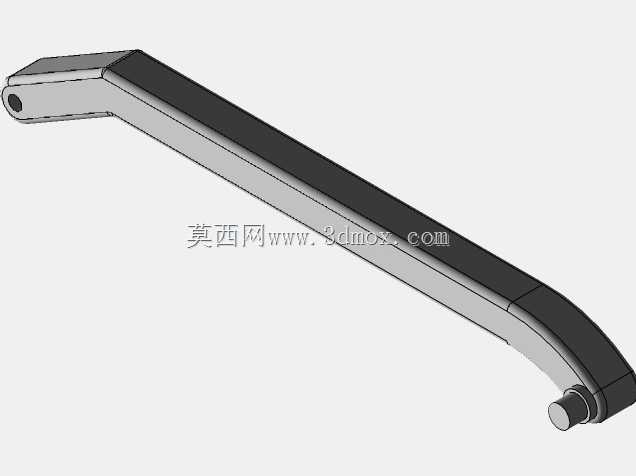

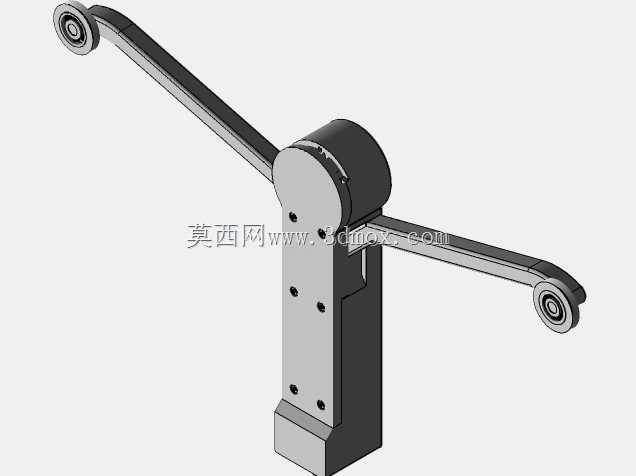

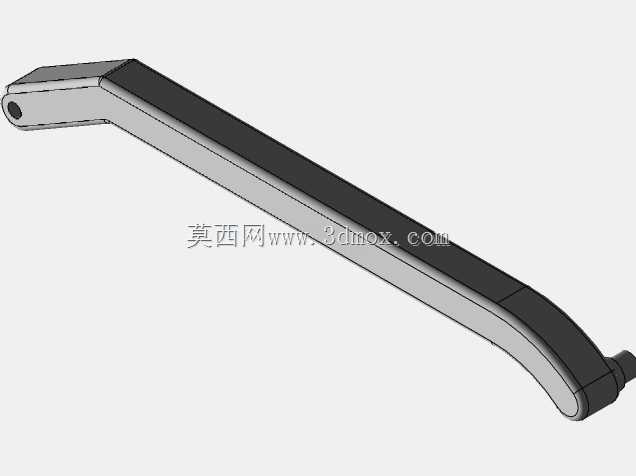

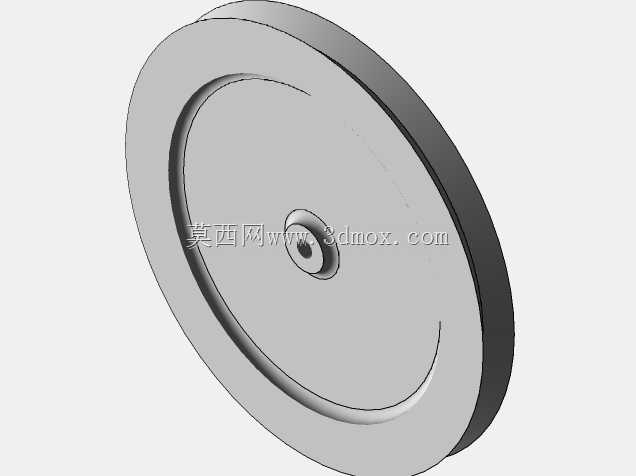

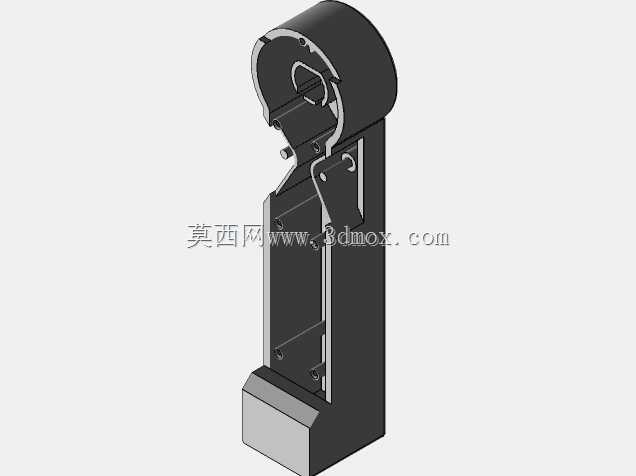

这款导线凸轮安装结构主要面向运动类摄像设备的外接固定场景，适配GoPro类小型摄像机的挂载需求，常见于户外跟拍、运动记录、设备巡检等需要灵活调整拍摄角度的作业场景，解决了小型摄像设备在异形安装面、动态工况下的固定与角度调节问题。从结构设计来看，整体采用双摆臂搭配凸轮锁紧的核心结构，两个摆臂端部均设置带滚轮的接触端，能够在安装过程中自适应贴合安装基面的弧度，避免硬接触造成的基面磨损或是固定松动。中部的凸轮锁紧组件是整个结构的核心，转动锁紧部件时，凸轮曲面会推动内部压紧块产生轴向位移，将两个摆臂的位置牢牢锁死，无需额外工具即可完成角度调整与固定，操作效率远高于传统螺丝锁紧的支架结构。设计阶段充分考虑了安装边界的适配性，主体基座采用矩形截面的立柱结构，底部预留平整安装面，可通过螺栓或是抱箍固定在管径适配的杆状构件、设备机架侧壁上，基座上的多组安装孔位采用等间距排布，兼容不同孔距的外接安装需求，安装时不需要对原有基面做额外打孔改造，降低现场安装的工作量。摆臂的长度经过反复校核，在保证足够调节行程的前提下，控制整体外伸尺寸，避免支架在动态工况下因力臂过长产生共振抖动，影响拍摄画面的稳定性。摆臂与基座的连接转轴采用间隙配合设计，转动阻尼适中，未锁紧状态下可以手动顺畅调整摆臂角度，调整到位后凸轮锁紧的压紧力均匀分布在转轴接触面上，长期使用也不会出现转轴磨损导致的角度松脱问题。端部的滚轮采用非金属材质，既可以在安装贴合时起到缓冲作用，也能在需要沿基面滑动调整位置时减少摩擦阻力，不会刮伤接触的设备表面。整个结构的受力路径经过优化，摄像机挂载点设置在摆臂端部的滚轮附近，工作状态下载荷通过摆臂传递到中部凸轮锁紧结构，再分散到基座整体，不会出现局部应力集中的问题，能够适应户外颠簸、设备运行振动等复杂工况，长时间使用也不会出现结构变形或是锁紧失效的问题。
