适配R188轴承的fidget微调器结构设计

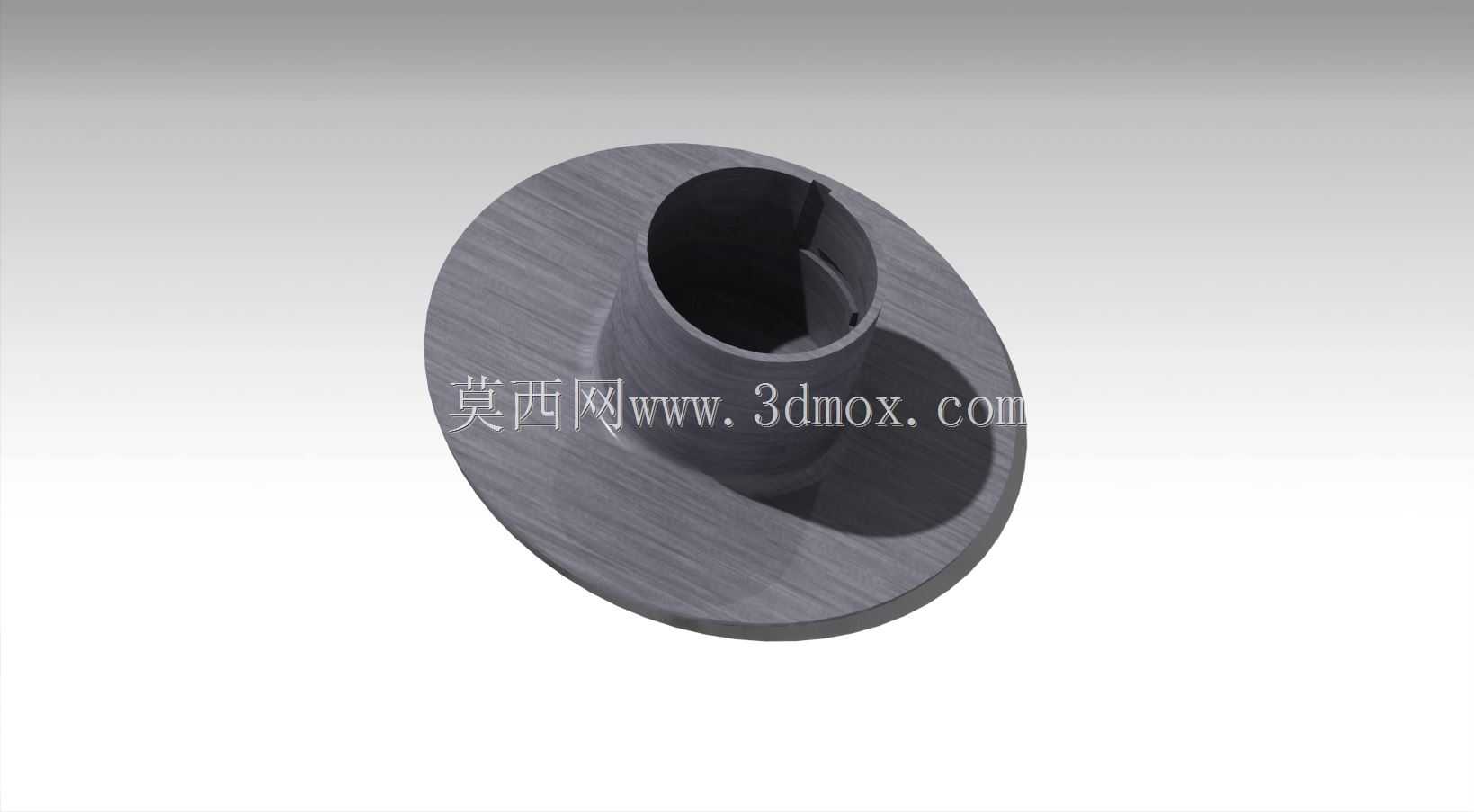

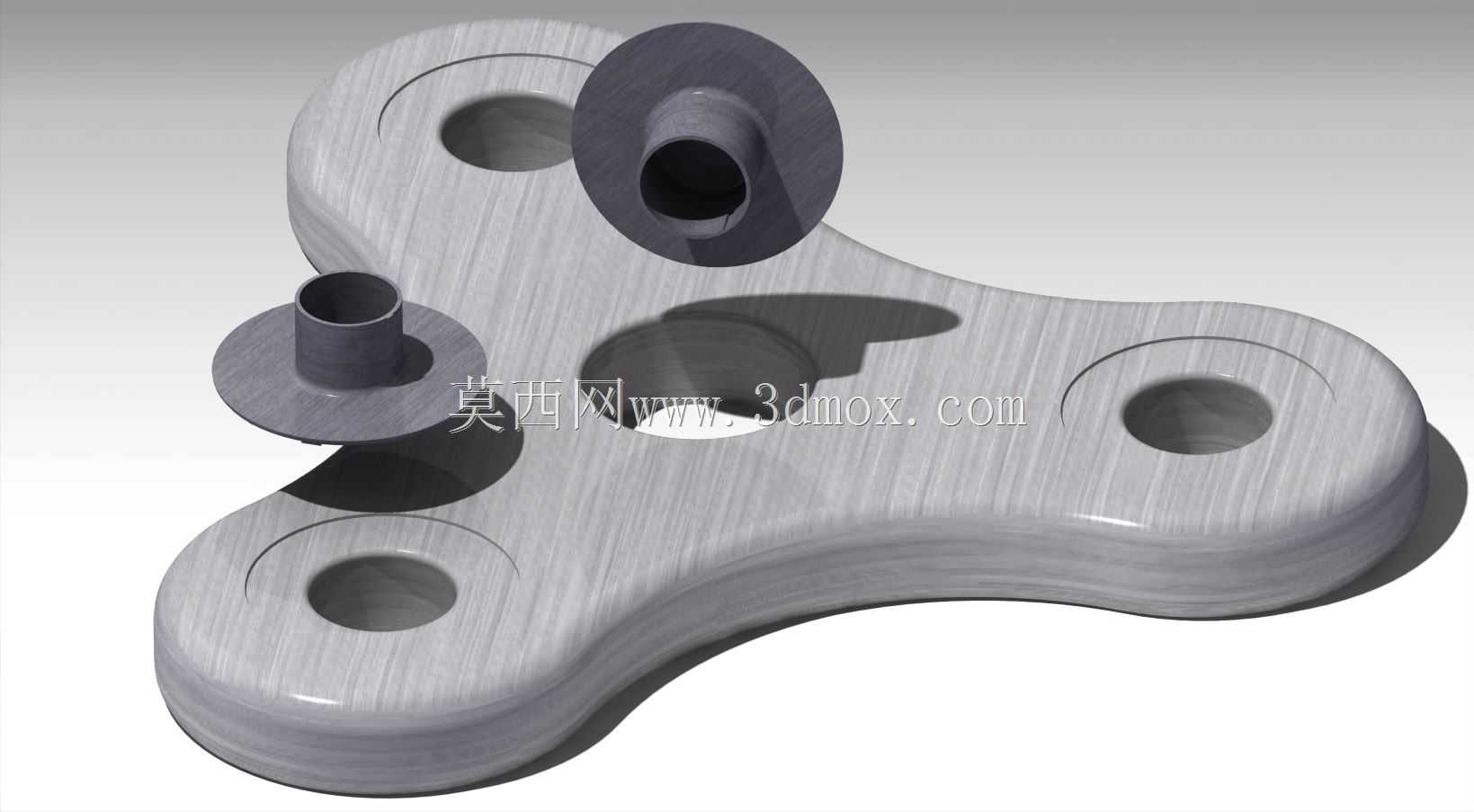

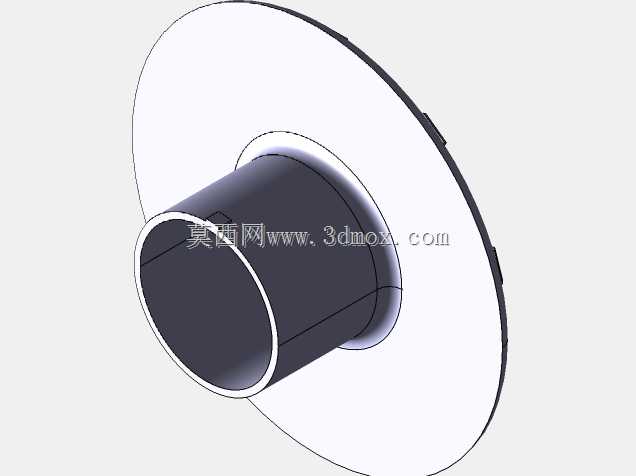

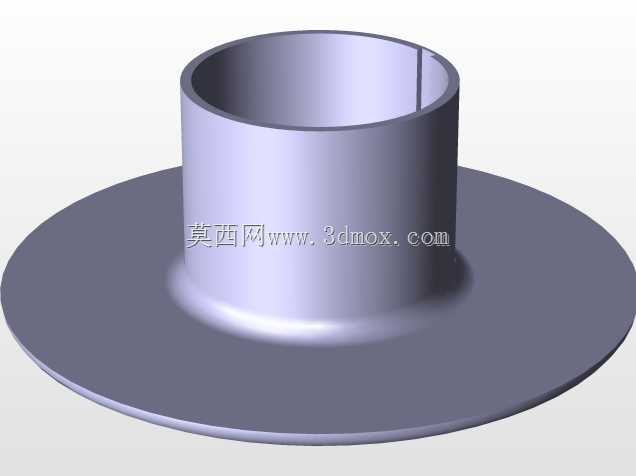

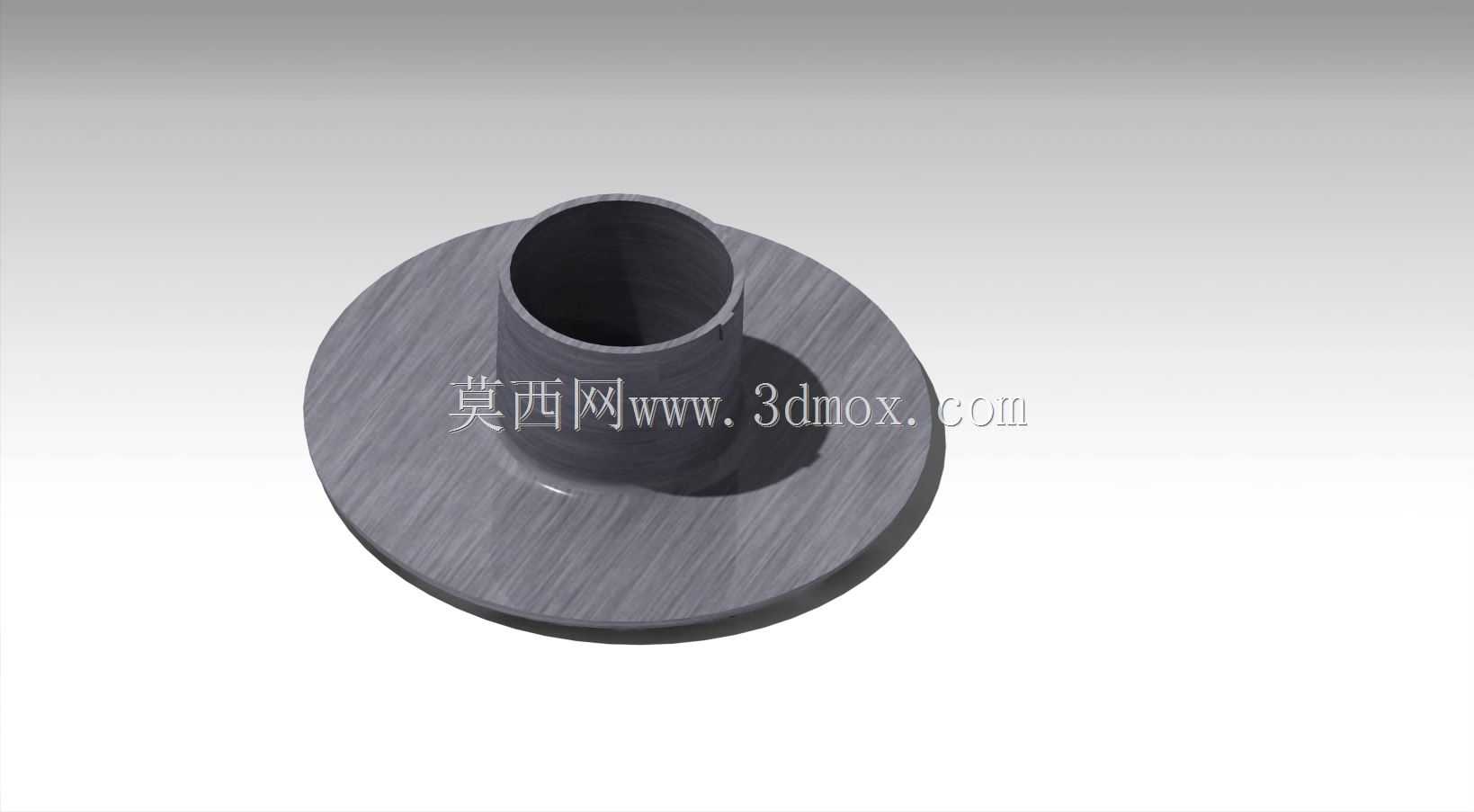

这款微调器结构主要面向桌面解压玩具的个性化定制场景，核心作用是为R188标准轴承提供适配的安装固定载体，同时兼顾旋转把玩时的动平衡表现与握持手感。从实际使用场景来看，这类结构常被用于指尖旋转类解压玩具的改装与定制，用户可根据自身握持习惯、配重需求调整外围结构形态，而核心安装位的尺寸精度直接决定了旋转时的顺畅度与晃动量。设计过程中首先以R188轴承的实际安装尺寸为基准，轴承外圈与安装座的配合选用过渡配合公差，既保证装配后轴承不会出现径向窜动，也避免过盈量过大导致轴承内圈被挤压变形，影响旋转顺滑度。结构分为带凸台的圆盘基座与轴承压盖两部分，凸台的内孔尺寸严格匹配R188轴承的外圈直径，凸台高度与轴承厚度保持一致，压盖与基座通过卡扣结构连接，装配后可将轴承完全限位在安装腔内，不会出现轴向窜动。圆盘基座的外径尺寸经过配重核算，保证旋转时整体质心落在轴承轴线上，避免高速旋转时出现偏摆抖动，基座外边缘做了小圆弧倒角处理，握持接触时不会出现锐边硌手的问题。安装边界方面，整个结构的轴向总高度不超过轴承厚度与基座圆盘厚度之和，径向最大尺寸控制在常规指尖握持的舒适范围内，不需要额外预留过大的安装空间，既可以单独作为旋转把玩件使用，也可以作为核心组件嵌入到其他个性化的fidget玩具结构中。设计时参考了常规fidget纺纱机的整体配重逻辑，将基座圆盘作为主要的配重载体，凸台部分仅承担轴承定位功能，尽可能减少非必要的材料堆积，既控制了整体重量，也保证旋转时的转动惯量分布均匀，延长单次旋转的持续时间。结构上没有多余的复杂特征，所有安装面均为平面与同轴圆柱面，加工或3D打印时的成型难度低，不需要额外的支撑结构即可完成制作，后期用户如果需要调整外观形态，只需要修改圆盘基座的外轮廓造型，核心的轴承安装位尺寸不需要改动，即可适配不同的个性化外观需求。
