便携式改装款无线蓝牙音箱结构设计

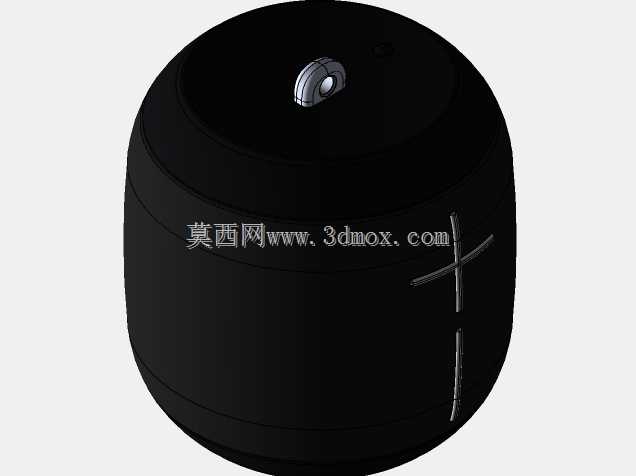

这款改装款蓝牙扬声器的结构设计，首先围绕近场桌面音频使用场景做了针对性优化，整体采用矮胖型椭圆柱腔体造型，区别于传统直立式长筒音箱的摆放逻辑，更大的底部接触面积能让设备放置在光滑桌面、户外硬质台面时都具备足够的抗倾覆能力，日常使用中即使被线材剐蹭、桌面轻微晃动也不会轻易倾倒。从声学结构设计角度出发，椭球形的腔体内壁没有平行直面结构，能有效减少腔体内驻波的产生，避免低频段声音出现浑浊的共振杂音，相比同容积的方形腔体，这种曲面结构的声腔一致性表现更优，不需要额外添加过多的内部吸音材料就能获得相对干净的中低频表现。设备顶部集成了单颗多功能控制按键，按键采用下沉式嵌入式安装，按键边缘与壳体顶面预留了0.3mm的装配间隙，既保证按键按压行程的顺畅度，也能避免日常积灰从按键缝隙直接进入腔体内部，按键表面做了微弧面凸起处理，用户盲操作时能快速定位按键位置，不需要低头查看就能完成播放暂停、曲目切换、通话接听的操作。设备侧面设计了十字造型的装饰兼出声导向结构，竖向的开槽对应内部被动辐射器的安装位置，横向开槽则是主扬声器单元的出声通道，这种外露式的开槽设计没有采用传统的网罩覆盖结构，一方面能减少网布对高频声音的衰减，提升高频段的通透度，另一方面十字造型也形成了差异化的外观识别点，区别于市面上千篇一律的网面蓝牙音箱。从安装边界来看，整体腔体的最大外径控制在70mm以内，整体高度不超过65mm，内部PCB板采用环形布局围绕扬声器单元排布，锂电池放置在腔体底部的配重仓位置，既可以降低整体重心提升摆放稳定性，也能充分利用腔体底部的闲置空间，不会额外增加设备的整体体积。壳体采用上下两瓣扣合的装配结构，扣合位置设置在腔体最大直径处，装配时不需要额外的螺丝固定，通过壳体周边的卡扣就能完成紧密扣合，接缝处预留了密封胶条的安装槽，能实现基础的生活防泼溅能力，满足桌面使用、短途户外携带的防护需求。内部扬声器单元采用40mm全频动圈单元，单元安装位置正对侧面横向出声槽，单元与壳体之间设置了硅胶减震圈，避免大音量播放时单元振动传递到壳体产生不必要的谐振杂音，被动辐射器则贴合在竖向开槽的内侧，配合主单元的振动提升低频下潜深度，在小容积腔体内获得更好的低频量感。设备的接口全部隐藏在底部的防滑胶垫内侧，日常放置时胶垫会完全遮挡充电接口，既保证了外观的整体性，也能避免接口裸露进灰，胶垫采用环形硅胶材质，厚度2mm，既能起到防滑作用，也能缓冲设备放置时的冲击力，保护内部电子元件不受磕碰损伤。
