复古漫画风格Q版擎天柱可动玩具结构设计

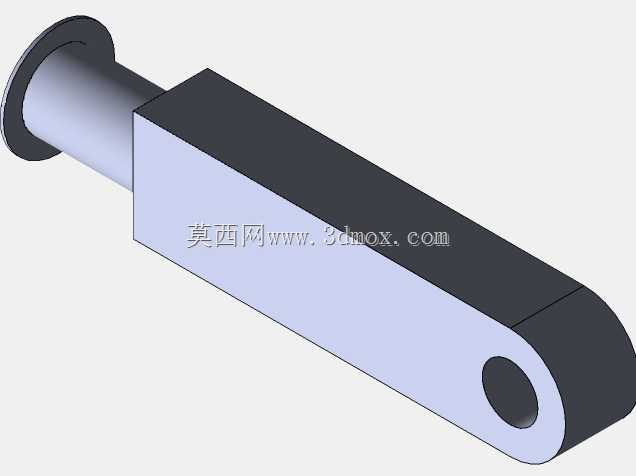

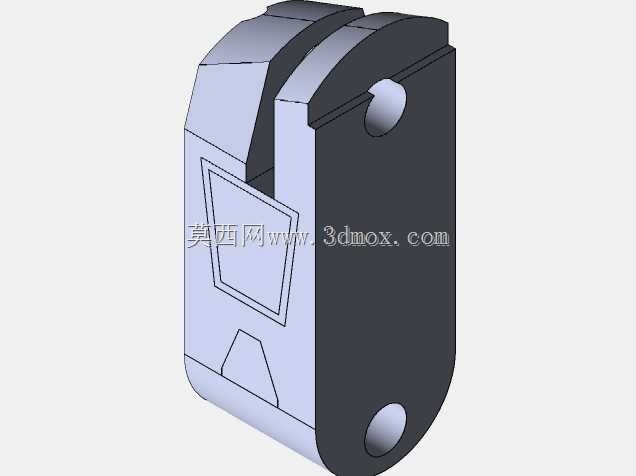

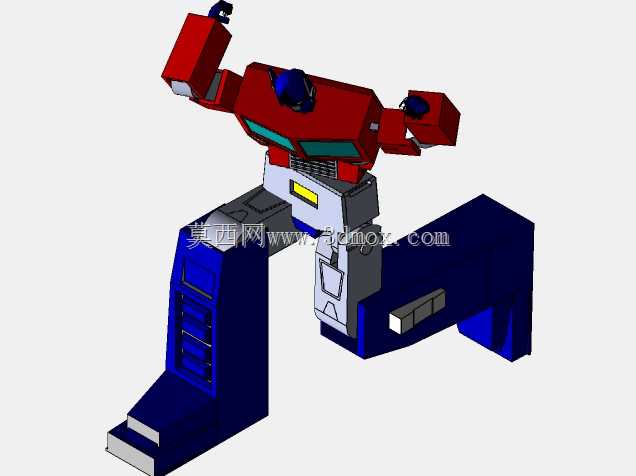

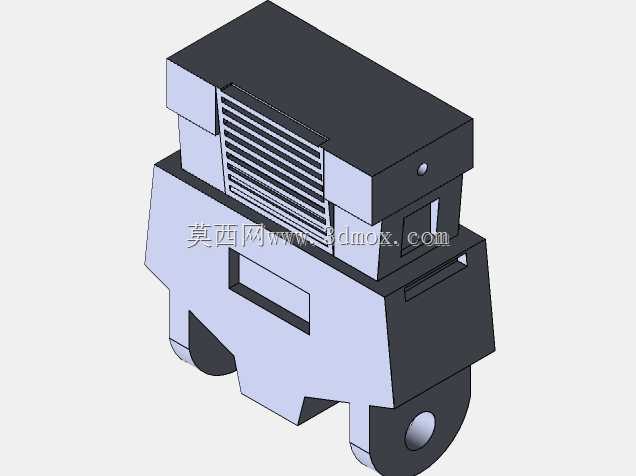

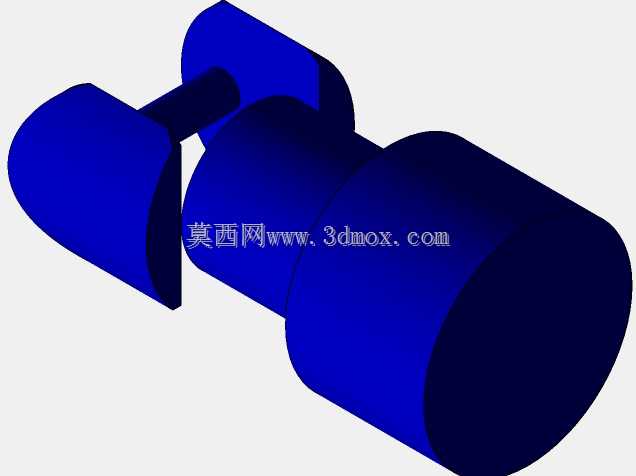

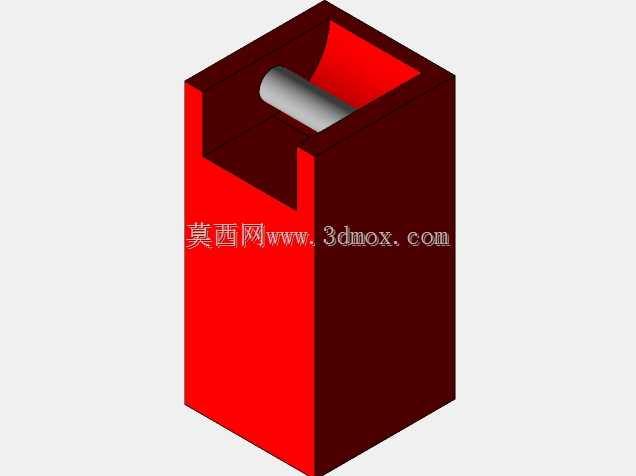

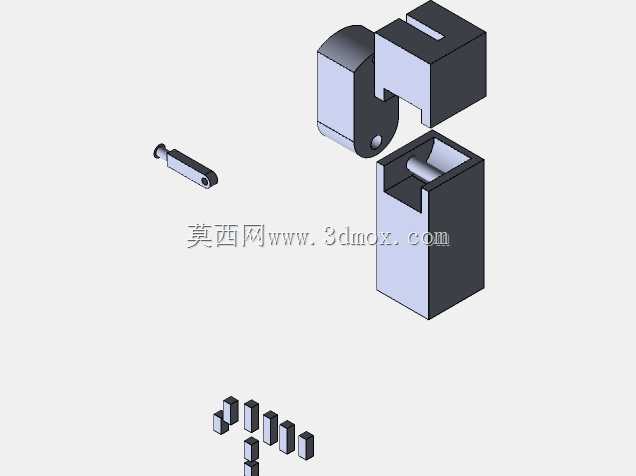

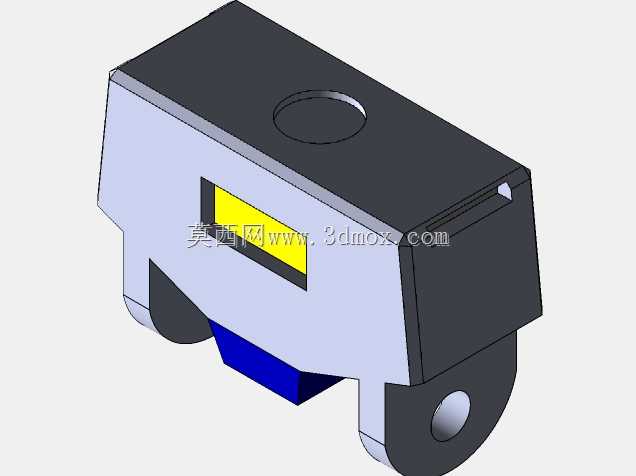

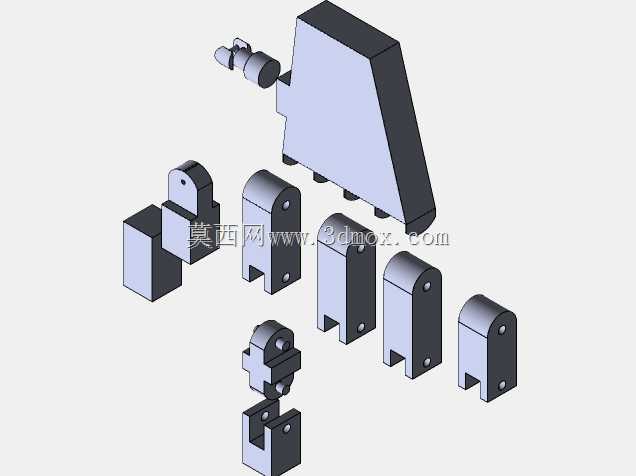

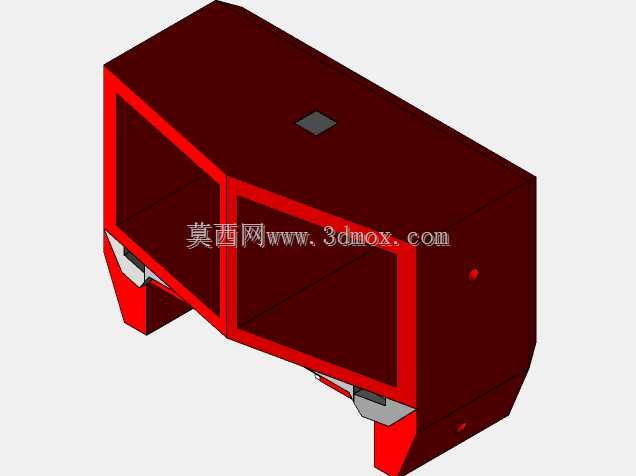

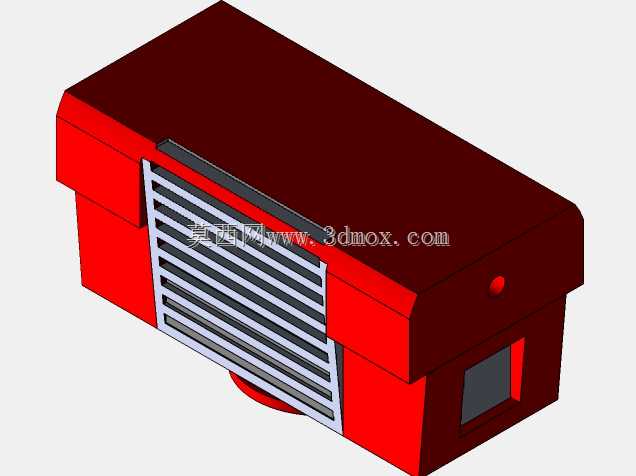

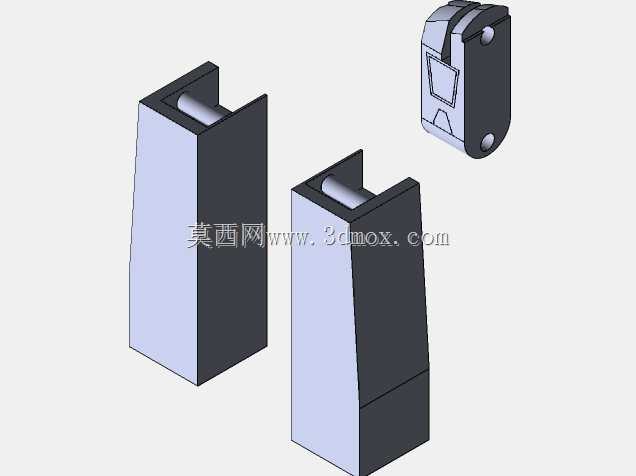

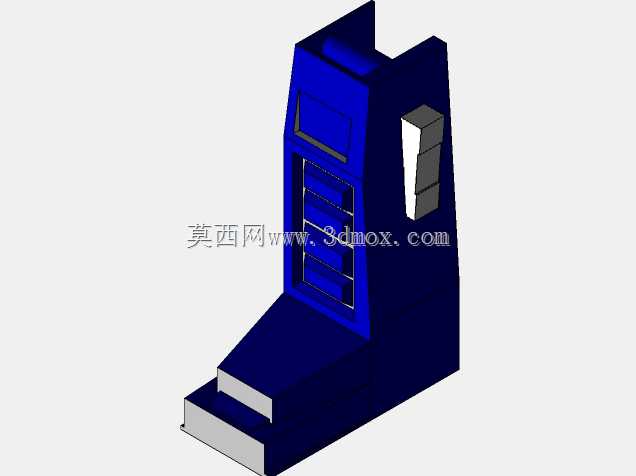

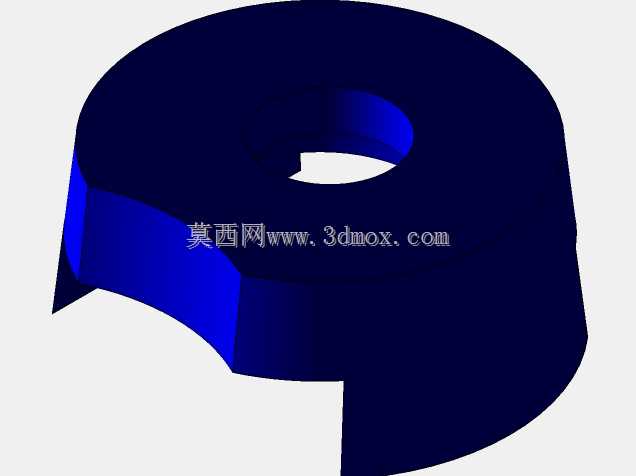

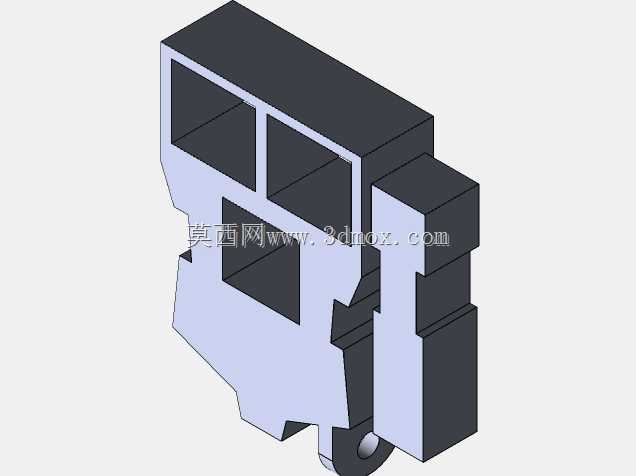

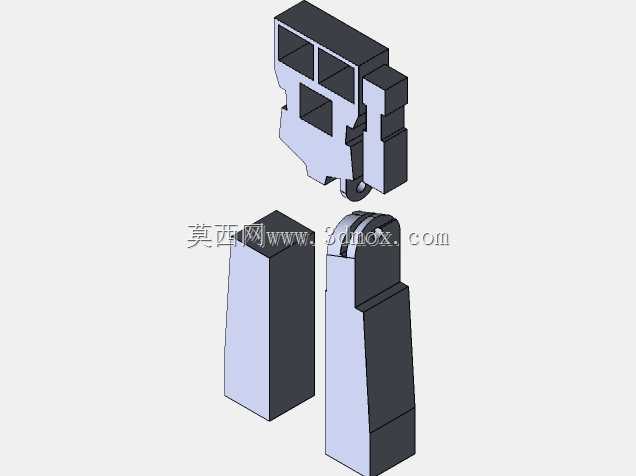

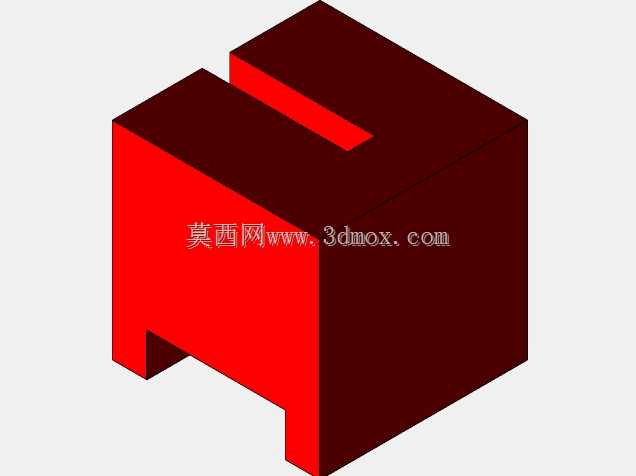

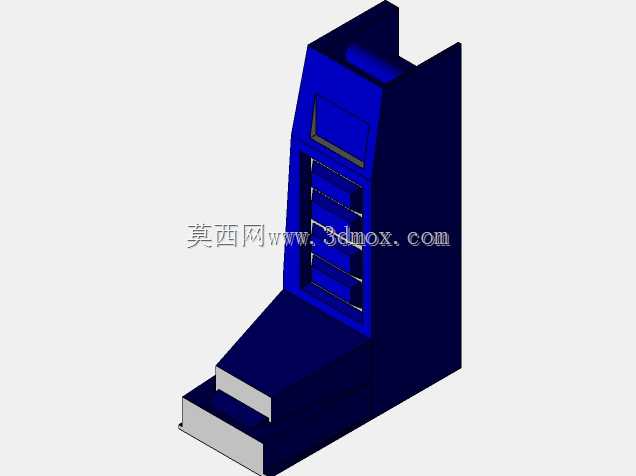

这款Q版擎天柱玩具的三维结构设计，核心面向潮玩手办、儿童益智玩具的量产开发场景，可直接对接注塑开模环节，适配小颗粒拼装玩具、桌面摆件两类主流消费端需求。设计过程中优先还原90年代漫画版擎天柱的经典色块识别特征，将原版复杂的机械外轮廓做了块面化简化处理，所有外露棱边均做R0.8-R1.5mm的圆角过渡，既避免玩具生产过程中出现锐边划伤的安全隐患，也能降低注塑成型时的应力集中问题，减少披锋、缩胶等不良品率。整体结构采用模块化拆分思路，将躯干、上臂、前臂、大腿、小腿、足部拆分为独立装配单元，各单元之间预留0.2mm的装配间隙，适配常规ABS塑料的注塑公差要求，关节位置采用嵌入式卡榫结构，无需额外加装金属销轴即可实现手臂抬升、腿部转动的基础可动功能，既控制了生产装配的工序复杂度，也能满足普通玩家摆弄姿势的把玩需求。外形尺寸控制在桌面摆件的常规适配区间，整体站立高度约120mm，肩宽约70mm，足部前后跨度约60mm，安装摆放时无需额外固定底座，依靠足部加宽的矩形结构即可实现稳定直立，即使放置在倾斜角度不超过15度的光滑桌面也不会出现倾倒问题。设计时特意强化了经典红蓝配色的分件独立性，红色躯干与上臂、蓝色腿部与足部、灰色关节连接件均为独立分件，无需后续复杂的遮喷工序，直接通过零件本色即可完成基础配色还原，仅胸部的车窗细节、腰部的黄色装饰条预留了水贴粘贴位，兼顾量产成本控制与外观还原度。小腿部位做了内部空腔设计，既可以减轻整体零件重量，降低材料耗用成本，也能预留配重块安装位，若需要提升玩具的把玩手感，可在空腔内嵌入金属配重块调整整体重心，进一步提升站立稳定性。手臂的可动范围设计为前后抬升90度、水平旋转360度，腿部可实现前后45度摆动，足够支撑玩家摆出经典的抬手发力、半蹲蓄力等标志性姿势，同时关节的卡合阻尼经过结构优化，调整到任意角度都能保持姿态固定，不会出现松垮滑落的问题。
