3D打印坦克履带驱动链轮结构设计

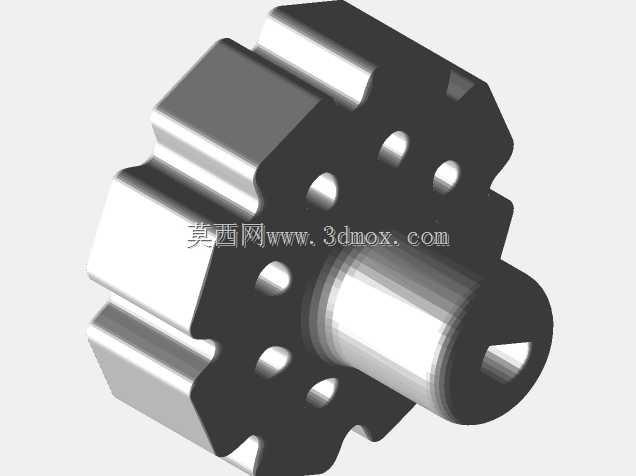

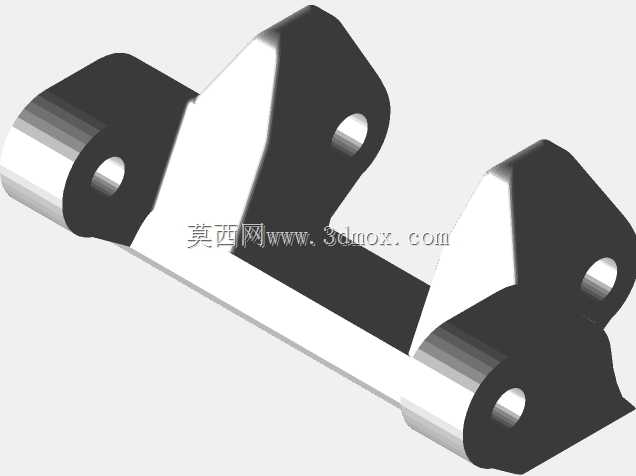

这款驱动链轮是小型履带行走机构的核心传动部件，主要适配桌面级3D打印制作的仿真坦克模型、小型履带式巡检机器人底盘、教学演示用履带行走装置等场景，承担履带传动的动力输入与啮合导向作用，直接决定履带行走过程中的传动平顺性与啮合可靠性。从结构设计逻辑来看，链轮采用整体式齿廓布局，齿形匹配配套履带的啮合孔位，周向均匀分布的轮齿可在转动过程中持续嵌入履带的定位槽内，避免传动过程中出现跳齿、脱轨问题；中心轴孔采用D型截面设计，可直接与配套驱动轴的扁位配合，无需额外键连接即可传递扭矩，大幅简化小型模型类行走机构的装配流程，降低装配难度。链轮本体周向均匀开设多个减重孔，在保证轮齿根部结构强度、满足3D打印成型壁厚要求的前提下，尽可能降低零件自身重量，减少行走机构的转动惯量，提升动力响应速度。安装边界方面，该链轮适配的履带配套引脚规格为45毫米长、3毫米直径，设计时已预留足够的啮合间隙，轮齿与履带啮合槽的侧隙控制在0.2毫米左右，既可以抵消3D打印过程中产生的成型尺寸误差，也能避免履带在转向、越障过程中出现卡滞问题。链轮的轮毂部分做了加厚处理，可承受履带张紧后产生的径向载荷，防止长期运转后轮毂出现开裂变形；轮齿的齿顶做了圆角过渡处理，减少啮合过程中对履带啮合孔边缘的磨损，延长3D打印履带的使用寿命。在实际应用中，这款链轮可直接通过FDM工艺打印成型，无需额外支撑结构，打印完成后仅需简单去除毛边即可完成装配，适合用于创客DIY项目、高校机械原理教学演示、小型履带机器人原型开发等场景，能够满足低载荷、低速运转的履带行走机构传动需求，设计时充分考虑了3D打印工艺的成型特性，避免出现大悬空、薄壁尖角等不利于打印的结构特征，零件打印成功率高，装配适配性好。
