纸杯改制竹蜻蜓旋翼玩具结构设计

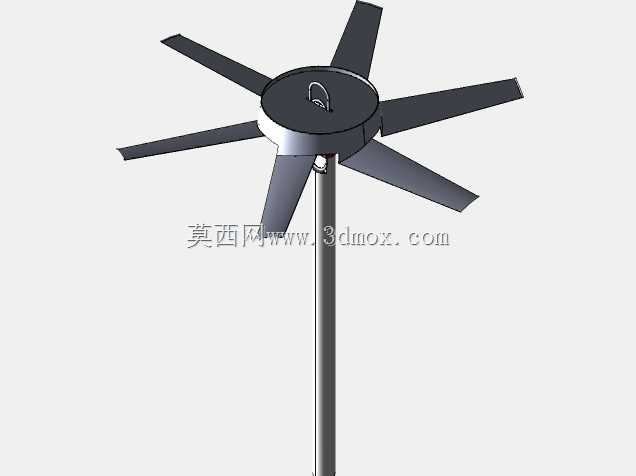

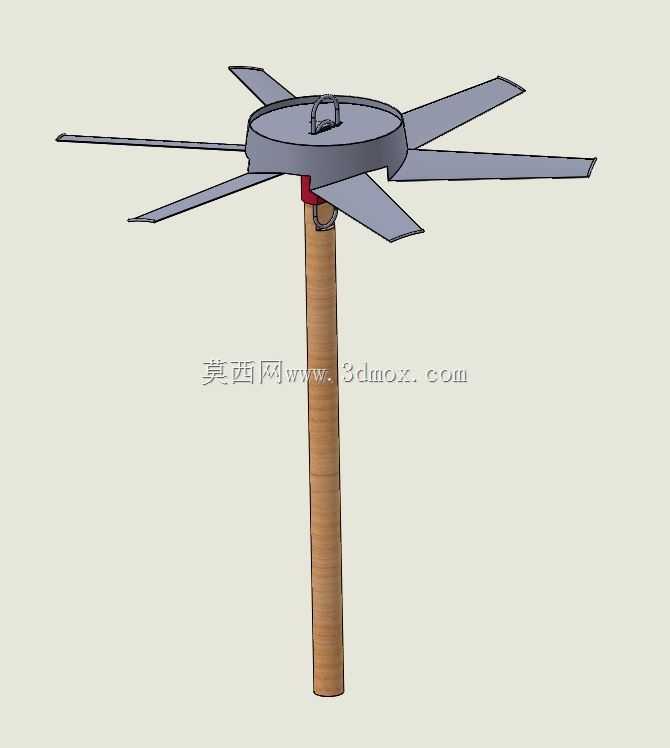

这款旋翼结构的设计原型来自日常纸杯改制的手工竹制直升机，核心是利用纸杯的薄壁结构切割成型旋翼叶片，搭配中心转轴实现旋转升空的效果，常被用作青少年科普实践的手工教具，也可作为小型旋翼类玩具的结构验证原型。从结构设计逻辑来看，中心采用圆盘式基座作为旋翼的安装载体，基座中心预留转轴安装孔，孔位与竖直支撑杆顶端的旋转轴采用间隙配合，保证旋转过程中无卡滞，基座上表面设置的吊环结构可用于穿系牵引绳，辅助初始旋转发力。六片旋翼叶片沿圆盘基座周向均匀分布，每片叶片的安装角经过反复调试，采用固定迎角设计，无需额外变距机构，旋转时即可产生足够的升力克服自身结构重量，叶片采用等宽梯形截面，从根部到梢部逐渐收窄，既保证了根部与基座连接的结构强度，又降低了旋翼梢部的转动惯量，提升旋转稳定性。竖直支撑杆作为手持操作的载体，直径适配常规手持操作的握持尺寸，长度满足旋转操作时的安全距离，避免旋翼转动过程中触碰手部。在实际应用场景中，这类结构除了作为手工科普教具，还可用于小型旋翼飞行器的基础气动原理验证，通过调整叶片的安装角度、叶片数量、旋翼直径参数，可测试不同构型下的升力特性与旋转阻力，为小型低空旋翼玩具的结构优化提供实测参考。设计过程中需重点关注旋翼叶片的动平衡调校，每片叶片的重量、安装角度偏差需控制在极小范围内，避免高速旋转时产生过大振动导致结构松脱，同时中心转轴的摩擦阻力需尽可能降低，可在转轴与基座的配合处添加微量润滑介质，提升旋转续航时间。叶片与中心基座的连接采用嵌入式粘接固定，连接位置需做应力分散处理，避免旋转过程中离心力导致叶片从根部断裂，整体结构无复杂传动部件，所有零件均可通过日常易得材料加工成型，加工门槛极低，适合作为机械入门的结构实践案例，帮助初学者理解旋翼升力原理、转动惯量匹配、动平衡调校等基础机械知识。
