无充电导线款车载无线电控制RX开关结构

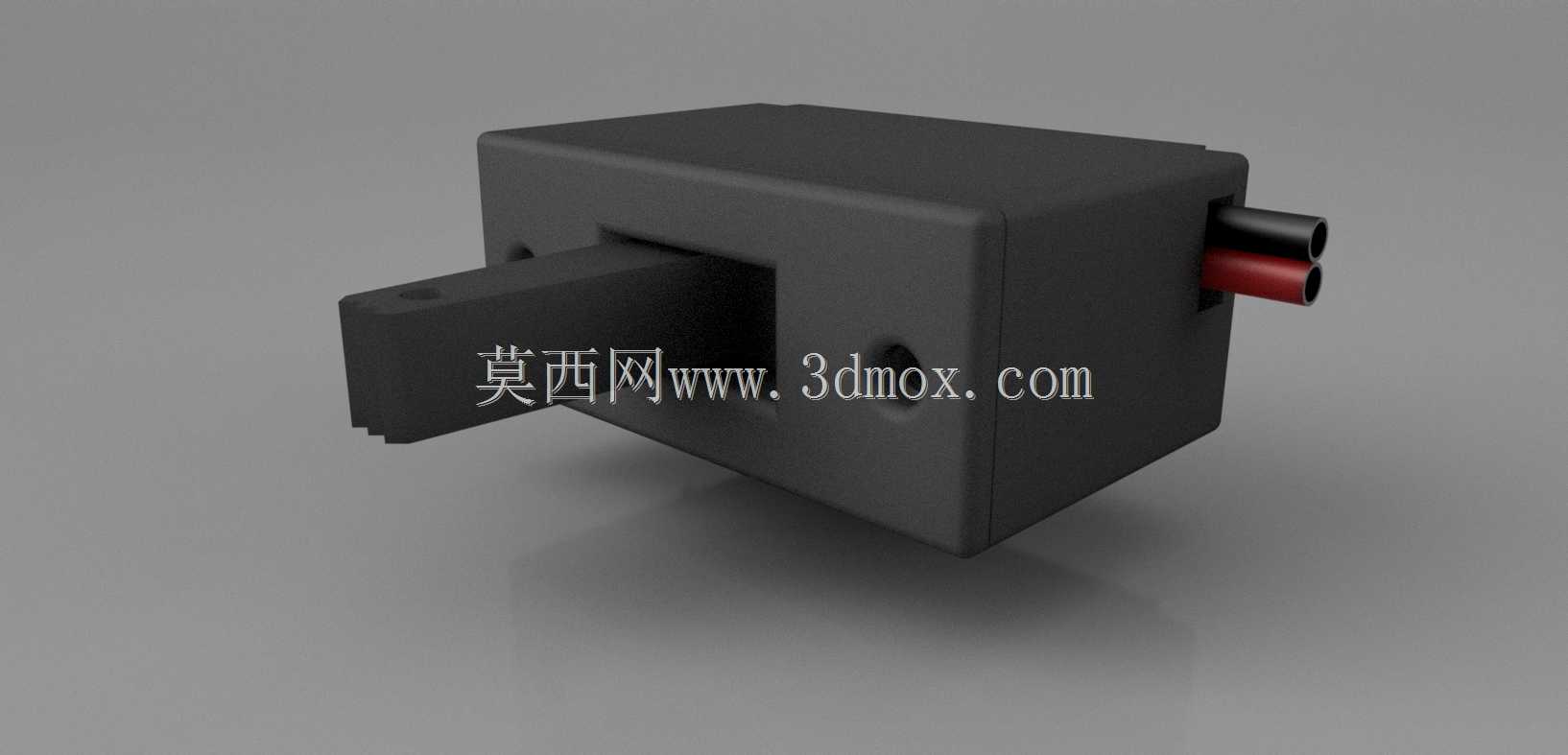

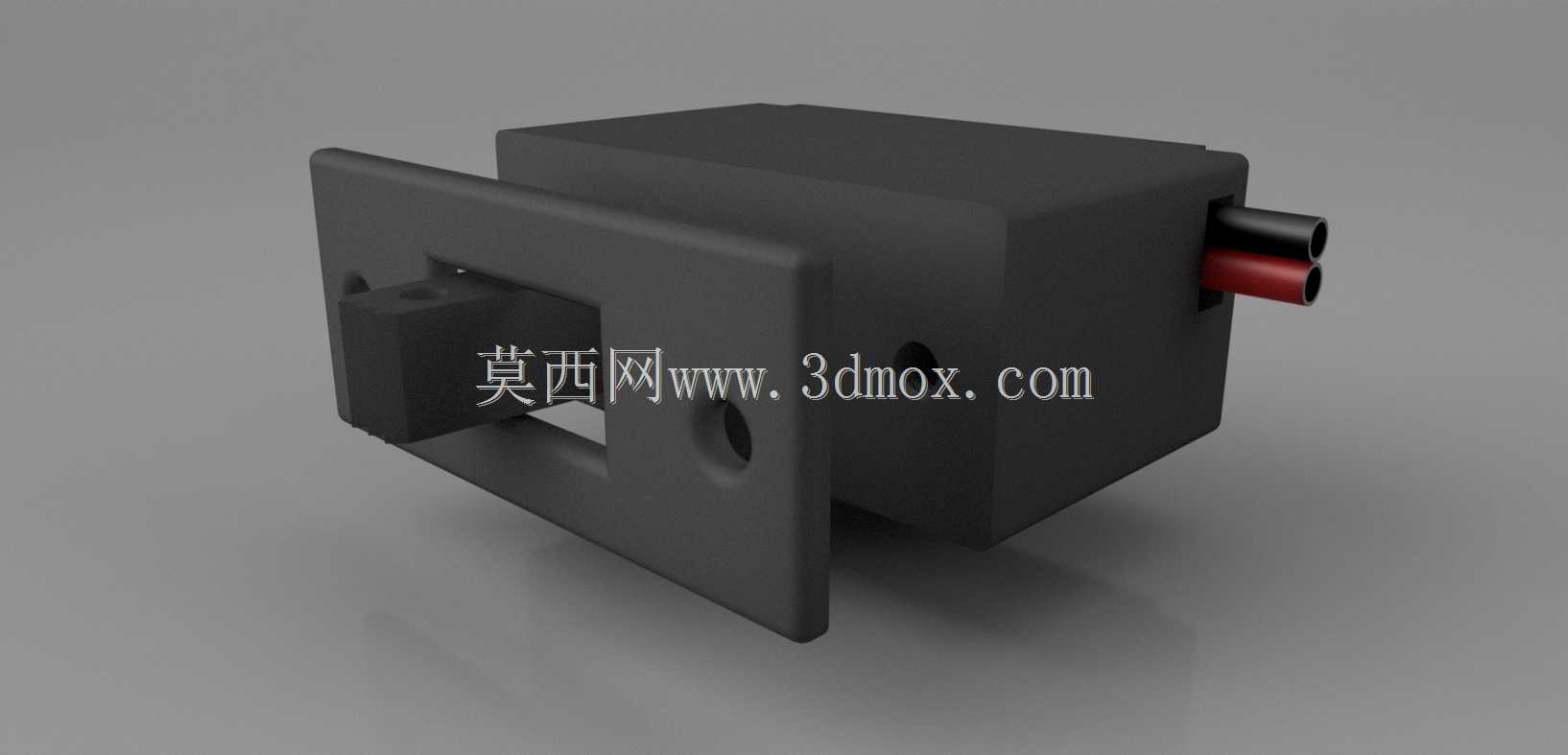

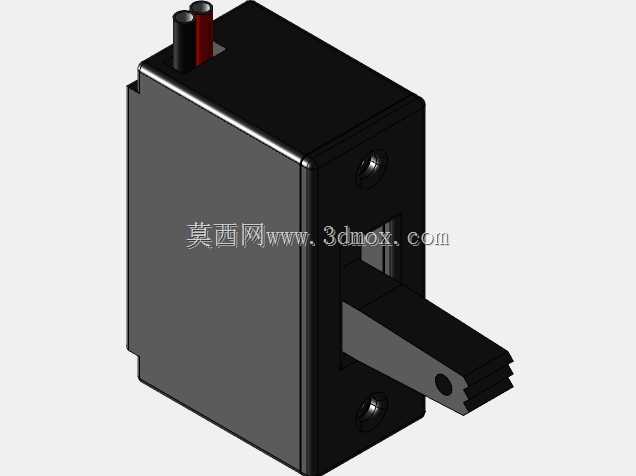

在车载电气改装、特种作业车辆电控系统搭建场景中，这类无充电导线款的无线电控制开关常被用于车载附加功能的通断控制，比如作业灯组、外置辅助设备、车载专用机具的远程启停操控，相比有线控制开关，它省去了驾驶舱到执行端的长距离布线作业，尤其适合后期加装的电控回路，不用破坏原有车身线束的布局走向。从结构设计来看，这款开关采用独立分体式面板设计，面板主体可从安装位穿出后移动到安装表面的另一侧固定，这种设计能适配不同厚度的安装面板，不管是薄款的塑料内饰板还是加厚的金属设备安装板，都能通过调整面板位置完成贴合固定，不会出现安装后缝隙过大、固定不稳的问题。需要注意的是，带充电导线的同系列开关整体尺寸会比这款无导线款更大，选型时如果是替换原有同型号开关，要提前核对安装孔位间距，并非所有同系列RX开关的安装孔间距都完全一致，无导线款的安装孔位是针对无充电模块的壳体单独设计的，直接替换带导线款时会出现孔位对不上的情况。开关的操作拨杆采用带防滑齿纹的结构设计，拨杆端部做了圆角处理，操作时手指拨动的触感清晰，不会因为车辆行驶中的震动出现误触，拨杆的摆动行程做了限位设计，到位后有明确的阻尼反馈，操作人员不用低头查看就能通过手感判断开关的通断状态，适合驾驶过程中的盲操作需求。壳体部分采用硬质绝缘材料一体成型，顶部的接线柱做了区分标识，红黑接线端分别对应不同的回路极性，接线柱旁预留了螺丝固定孔位，接线完成后可以通过壳体上的固定螺丝将内部组件锁紧，避免车辆长期颠簸导致接线松动、接触不良的问题。安装边界方面，这款开关的壳体为方正结构，安装时需要在安装面板上开出对应尺寸的矩形开孔，开孔边缘要做去毛刺处理，避免划伤壳体表面的绝缘层，壳体嵌入安装位后，从另一侧将面板卡入固定，不需要额外的固定支架，整体安装流程简单，后期维护拆卸也很方便，只需要拨开面板就能取出内部开关主体，不用整体拆解周边的内饰或设备面板。在实际使用场景中，这类开关的防护等级能满足车载舱内的使用需求，可应对日常的灰尘、少量溅水情况，不会因为舱内环境的温湿度变化出现功能失效，适合工程车辆、改装越野车、特种作业车辆的附加电控系统使用，建模时还原了开关的所有外部结构特征，包括拨杆的齿纹细节、接线柱的高度差、壳体上的固定螺丝孔位，可直接用于安装布局模拟、电控系统装配干涉检查。
