小型橡胶FC索环锡箍固定安装结构

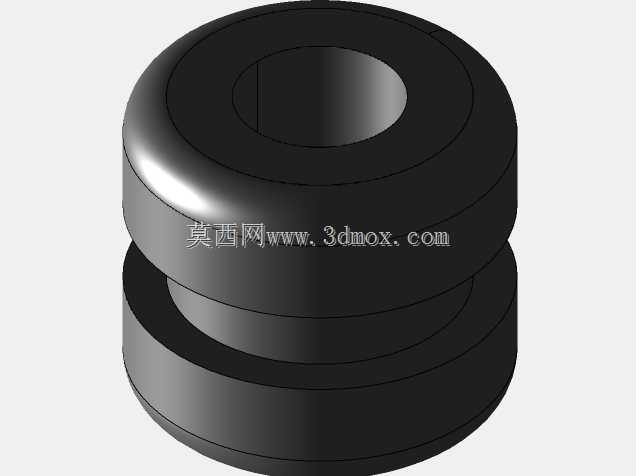

这类橡胶索环主要适配小型穿越机飞控安装场景，核心作用是为飞控模块提供柔性固定支撑，抵消飞行过程中机架传递的高频振动，避免飞控陀螺仪因振动干扰出现姿态解算偏差，保障飞行姿态控制的稳定性。索环采用双层叠式环形结构设计，中间的环形凹槽专门适配锡箍的安装位，安装时锡箍卡入凹槽内，可将索环牢牢锁定在机架安装孔与飞控安装柱之间，不会因飞行中的持续振动出现松脱移位。从结构设计逻辑来看，索环的内外径尺寸经过匹配调校，内孔适配常规微型飞控的安装柱直径，外圆尺寸匹配穿越机机架的标准安装开孔，中间凹槽的宽度与常用锡箍的宽度完全契合，安装时不需要额外加工适配，直接卡入后用锡箍收紧即可完成固定，大幅缩减装机调试的时间成本。橡胶材质本身具备合适的邵氏硬度，既不会因材质过软导致飞控安装后出现过大的位移旷量，也不会因硬度过高丧失减振缓冲的效果，能够过滤掉电机运转传递到机架的大部分中高频振动，同时保留足够的支撑强度，避免飞控在大机动飞行时出现过度晃动。索环的上下两层环形凸缘的厚度经过优化，安装后凸缘会分别贴合机架安装面和飞控安装面，形成均匀的接触面压力，不会出现局部应力集中导致橡胶件过早老化开裂，同时凸缘的外径大于机架安装孔直径，可避免索环在安装时从开孔中滑脱。在实际装机使用中，这类索环不需要额外的固定螺丝配合，仅靠锡箍的收紧力即可完成可靠固定，相比传统的硅胶减振柱，安装占用的轴向空间更小，能够适配内部安装空间极度紧凑的微型穿越机机架，不会和机架内的电池、电调等其他部件产生安装干涉。索环的外形没有多余的突出结构，整体为同轴回转体结构，安装时不需要区分方向，任意角度卡入安装位都可以正常使用，降低了装机时的操作门槛，即使是入门级的航模玩家也可以快速完成安装调试。
