棱锥与平行六面体空间交线几何建模结构

在机械结构的空间几何校验、多构件干涉排查场景中，不同规则多面体的空间交线求解是结构工程师经常要处理的基础问题，这类几何建模成果可直接应用于工装夹具的空间避让设计、异形构件的拼接边界确认、传动机构的运动轨迹干涉预判等实际工程环节。很多刚接触三维建模的从业者容易忽略基础几何体相交求解的训练，实际在车间做非标设备的布局设计时，经常会遇到棱台类支撑件与六面体类安装基座的空间位置匹配问题，若不能精准算出两者的交线位置，很容易出现现场安装时构件碰撞、配合面错位的问题，轻则需要现场返工修配，重则导致整套工装的定位精度失效。

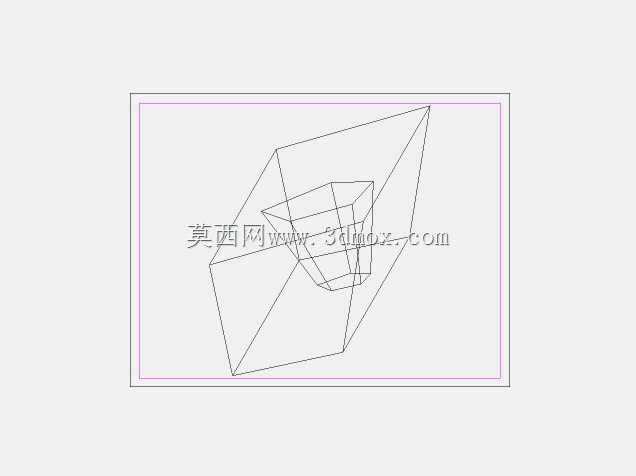

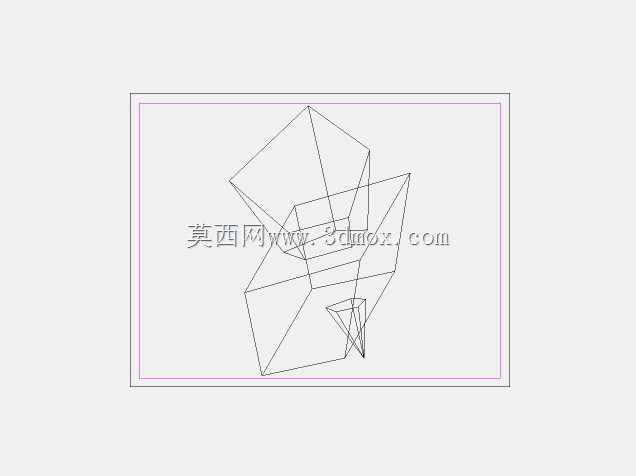

这个几何建模成果完全围绕空间线面相交的求解逻辑搭建，没有添加冗余的装饰结构，整体采用线框呈现形式，能清晰看到棱锥的所有棱边与平行六面体各个面的贯穿位置，每一处交点都对应着空间直线与平面的求解结果。从设计思路上看，建模过程完全遵循画法几何的投影规律，先在二维投影层面确定各棱边与六面体表面的投影交点，再映射回三维空间坐标，逐段连接有效交线段，最终形成完整的相交边界。这种建模逻辑和实际工程中处理异形构件相交的思路完全一致，不需要依赖复杂的布尔运算就能精准确定相交边界，对于需要做线切割、坡口加工的构件来说，能直接提取交线坐标作为加工路径的参考。

从安装边界的角度看，建模时特意保留了两个几何体的完整轮廓，没有因为求交就裁剪掉非相交部分，方便使用者直观判断两个构件的相对位置关系：棱锥的顶点延伸方向、平行六面体的各棱边走向都完整呈现，能直接读取两个几何体在三个坐标轴方向的占位尺寸，在做设备布局时可以直接参考这个空间占位，预留足够的安装与操作空间。在做焊接工装的定位设计时，经常会遇到棱锥形定位销与六面体安装块的配合设计，这个模型里的交点求解逻辑可以直接复用，能快速算出定位销插入安装块的深度与接触边界，避免出现定位过盈或者配合间隙超标的问题。另外在做流体通道的异形接口设计时，棱锥形流道与六面体阀块的相交位置也需要精准求解交线，这个建模成果里的线面相交判断方法，能帮助工程师快速梳理出通道的连通边界，减少建模时的特征错误。

很多工程师做这类基础几何建模时，习惯直接用软件的自动布尔求交功能，一旦遇到曲面或者复杂棱边就容易出现计算错误，而这个模型的搭建过程完全从几何原理出发，每一处交点都有明确的投影依据，哪怕是用不同的三维软件打开，只要按照对应的坐标关系就能复现完整的交线结构，不会出现特征丢失或者计算偏差。对于从事结构教学、建模培训的场景来说，这个模型也能作为空间几何相交求解的直观案例，帮助初学者理解线面相交的空间逻辑，建立从二维投影到三维建模的思维转换，避免只会操作软件按钮却不懂底层几何原理的问题。
