汽车用磁性卡扣连接结构件

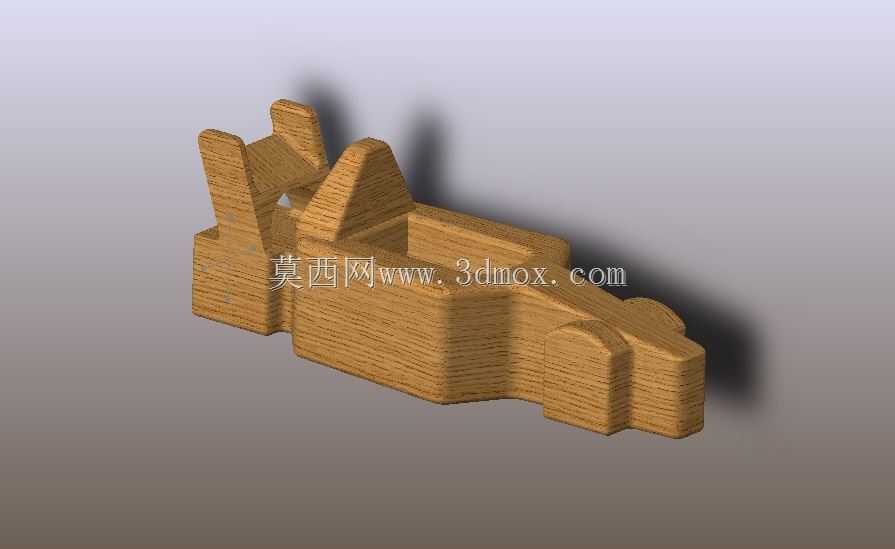

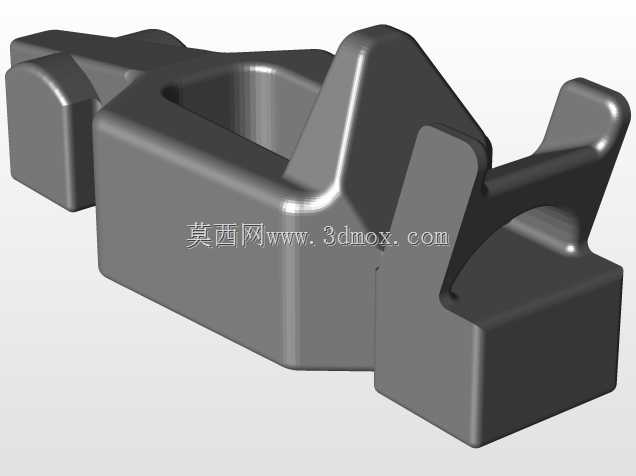

该结构件为磁吸式拼接组件的核心卡扣单元，最初的设计需求来自车载拓展配件的快装场景，后续也被应用到磁性益智拼接玩具的结构体系中，核心作用是实现两个相邻组件的无工具快速对接与分离，同时保证拼接状态下的连接刚度，避免常规卡扣反复插拔出现的磨损松脱问题。从结构设计逻辑来看，整体采用一体化注塑成型的构型，没有额外的装配零件，主体为带中空减重腔的块状基座，基座两侧延伸出带导向斜面的卡接臂，其中一侧卡接臂预留了磁钢安装槽位，可嵌入对应规格的永磁块，对接时依靠磁钢的吸附力实现初步定位，再通过卡接臂的弹性形变完成锁止，相比纯卡扣结构，磁吸预定位能大幅降低对接时的对位难度，即使在视线受限的车载安装场景下，也能单手完成拼接操作。在安装边界的考量上，该结构件的对接面做了15度的导向倒角，相邻组件的对接公差可放宽至±0.3mm，不会因为加工误差出现卡滞或无法装配的问题，基座底部设置了定位凸台，可直接卡入对应安装面板的预制卡槽内，不需要额外螺丝固定，安装后的整体突出高度控制在12mm以内，不会占用过多的车内布置空间，也不会出现突兀的凸起影响内饰平整度。从功能特性来看，该结构的卡接臂做了加厚的R角过渡处理，反复插拔次数可达千次以上不会出现断裂，磁钢安装槽采用过盈配合设计，嵌入后的磁钢不会因为日常使用的震动出现脱落，拼接后的连接强度可承受50N的横向拉力，完全满足车载小配件、益智拼接组件的连接受力需求，同时分离时只需要施加15N左右的拉力即可脱开，既不会因为连接过松出现意外脱落，也不会因为拆卸力过大导致操作困难。在实际应用场景中，该结构既可以作为车载磁吸支架、车载储物盒拓展件的快装连接单元，适配不同车型的内饰安装点位，实现配件的快速更换与位置调整，也可以作为磁性益智拼接玩具的通用卡扣单元，配合不同造型的拼接块，组装出各类构型的拼装模型，其统一的对接接口标准，能让不同批次、不同造型的组件实现通用互换，降低整套产品的开模与生产成本。设计过程中特意规避了尖锐棱角，所有外露边都做了R2以上的圆角处理，作为玩具配件使用时也不会出现划伤风险，中空的基座结构在保证结构强度的同时，减少了原材料的用量，也降低了整体件的重量，不管是车载使用还是作为玩具组件，都不会因为自重过大出现脱落问题。
