六叶曲面结构风叶扇叶结构设计

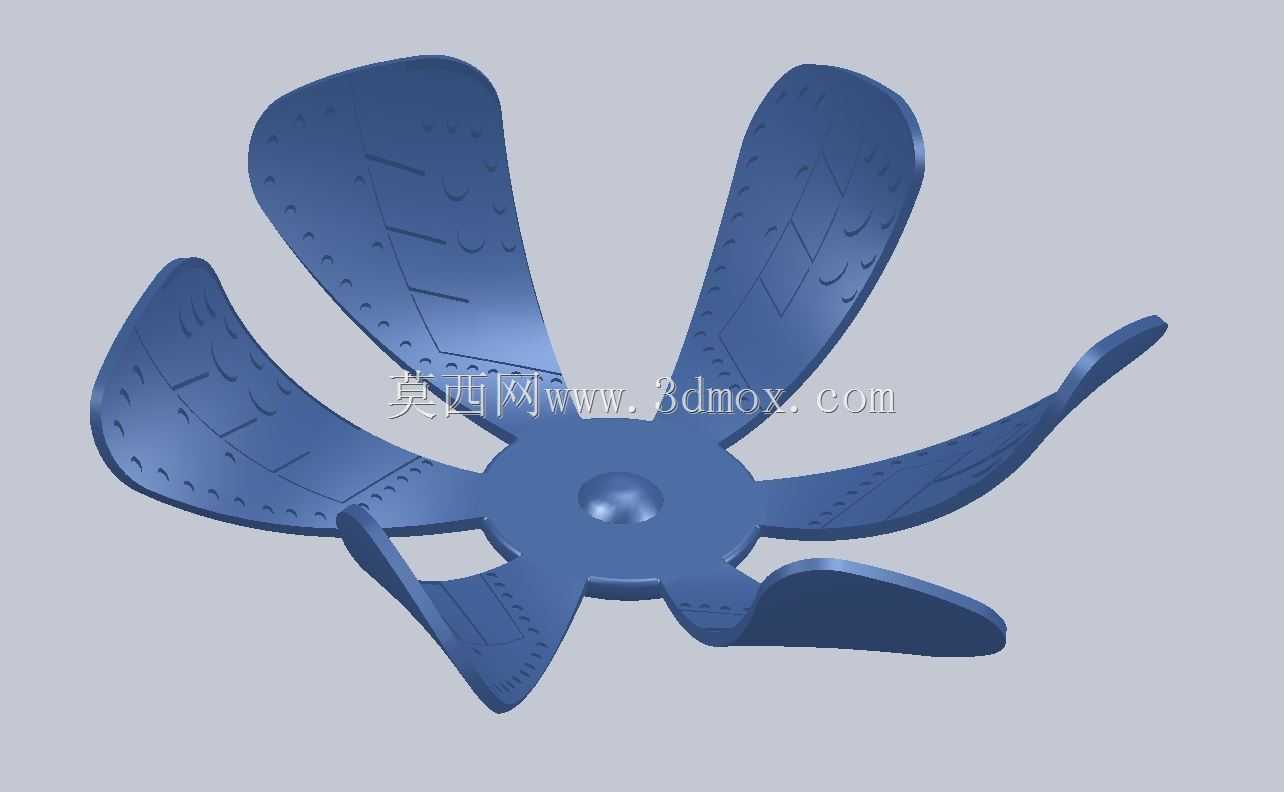

这款六叶曲面风叶主要适配家用落地扇、台扇以及小型工业通风散热设备的送风端，也可作为部分设备风冷系统的配套风轮使用，核心作用是通过旋转带动空气定向流动，实现环境空气循环、人员体感降温或是设备热源的强制对流散热。从结构设计来看，整体采用中心轮毂加六片均匀分布曲面叶片的布局，轮毂中心预留的圆形凸台是与电机输出轴配合的安装定位基准，安装时可通过轴孔配合加顶丝锁紧的方式固定，适配常规小功率交流电机的输出轴径，安装边界上轮毂外径控制在常规小风机的适配范围内，叶片外沿旋转直径适配常规12寸至14寸规格风扇的网罩内部空间，不会出现旋转时剐蹭网罩的问题。叶片的曲面造型经过弧度优化，并非等曲率的简单弧面，叶根位置与轮毂平滑过渡，避免应力集中导致长期旋转出现叶根断裂的问题，叶片从根部到梢部存在连续的扭角变化，这种扭角设计可以让叶片在旋转过程中，不同径向位置的线速度差异被合理利用，保证整个叶面都能有效切割空气，减少气流紊流的产生，降低旋转时的风阻与气动噪音。叶片表面分布的点状凹痕与浅压纹结构，一方面可以在注塑成型时减少叶片的翘曲变形，提升塑件的成型精度，另一方面也能在叶片旋转时打散叶面附着的边界层气流，避免大尺度涡流的产生，进一步提升送风的柔和度，降低运行噪音。六片叶片的等角度分布设计，相比常规的三叶、五叶结构，在相同转速下可以输出更连续的气流，送风的脉动感更弱，体感舒适度更高，同时每片叶片的末端做了小幅的上翘弯折处理，能够引导气流向斜前方扩散，扩大送风的覆盖范围，避免气流过于集中导致的体感不适。设计过程中需要重点控制叶片的静平衡与动平衡精度，每片叶片的重量差控制在极小范围内，轮毂与叶片的连接位置做了加厚处理，保证长期高速旋转下的结构强度，不会出现叶片变形断裂的问题，同时叶片的曲面顺滑度需要严格控制，避免出现凹凸不平的曲面导致气流紊乱，影响送风效率与噪音表现。
