带轴辐条式防滑传动辊结构设计

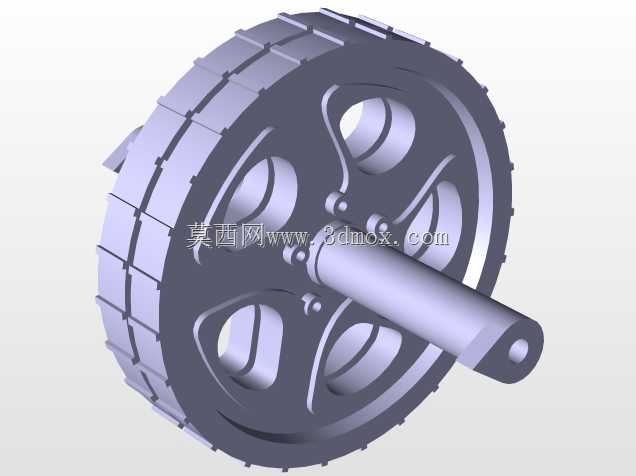

这款带轴的辐条式辊体，常应用在连续输送设备的从动端、轻型物料分拣线的摩擦传动段，也可作为小型包装设备的进给承托辊使用，区别于实心钢辊的厚重结构，辐条式的轮辐设计在保证辊体径向承载能力的前提下，大幅降低了整体转动惯量，启动与制动阶段的扭矩损耗更小，适配低功率驱动单元的轻载输送场景。辊体外周做了分段式凸棱防滑结构，相邻凸棱间预留了排屑间隙，输送纸质包装、轻型塑料件、编织袋类物料时，不会因为接触面残留碎屑导致打滑，相比光面辊，摩擦系数提升的同时，也避免了整面滚花结构容易嵌塞杂物的问题。设计阶段优先考虑了安装适配性，贯穿式辊轴采用阶梯轴结构，两端轴颈尺寸统一适配常规带座外球面轴承的安装孔径，轴端预留的中心孔可作为安装定位基准，也能适配端盖式轴向固定结构，辊体与轴的配合段采用过盈配合加周向销钉防转的结构，避免长期正反转工况下出现辊体与轴的相对窜动。轮辐采用五辐弯曲流线型设计，并非单纯的减重考量，每段轮辐的弧度都经过受力校核，在辊体承受径向偏载时，弧形辐条能将局部应力均匀分散到整个轮圈与轴套连接位置，避免直辐条结构容易在辐条根部出现应力集中断裂的问题，辐条与轴套、轮圈的连接位置都做了大圆角过渡，减少加工过程中的应力残留，也降低了长期交变载荷下的疲劳失效概率。安装边界上，辊体总宽度适配多数400mm幅宽的轻型输送线架，轴的伸出长度可根据安装侧板的厚度做适配调整，不需要额外加工转接套，辊体外径与同规格光辊一致，可直接替换现有输送线上的磨损光辊，不需要改动线体的安装孔位与驱动轮间距。实际使用中，这类辊体不需要做复杂的动平衡校正，因为辐条为对称均匀分布，自身转动平衡性较好，线速度在1.2m/s以内的输送场景下，不会出现明显的径向跳动，外周的凸棱结构也能在一定程度上纠正输送过程中物料的轻微偏移，减少物料跑偏卡滞的概率。
