电源适配器收纳固定钣金支架结构

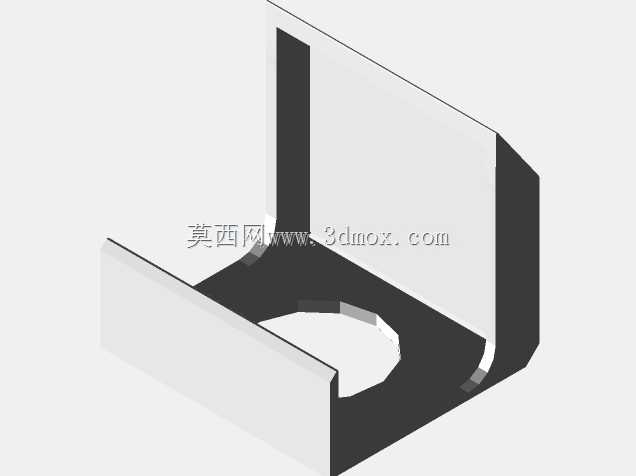

日常桌面布线、小型设备集成安装场景里，电源适配器的散乱摆放一直是影响走线整洁、占用安装空间的常见问题，这款钣金弯折成型的固定支架，正是针对这类场景设计的收纳承载构件。从结构形态来看，构件采用双侧立边加底部承托的U型弯折构型，底部预留的圆形开孔是核心功能位，可适配常规墙装、桌面安装的螺丝固定点位，也能让适配器的出线端从开孔处顺向穿出，避免线材弯折过度造成的线芯损伤。双侧立边的高度经过适配调整，刚好能卡住常规规格墙插式电源适配器的侧边，不需要额外绑带或卡扣就能限制适配器的横向窜动，立边边缘做了折边处理，既提升了钣金件的整体结构刚度，避免长期承重出现侧边外张变形，也能消除钣金裁切后的锐边，防止安装或后期维护时划伤线材或操作人员。在安装边界上，构件的底部承托面尺寸匹配主流20W到65W规格墙插式电源适配器的底面尺寸，不会出现尺寸过小承托不稳、尺寸过大浪费安装空间的问题，整体厚度适配常规1.2mm冷轧钣金的加工参数，弯折圆角控制在R1左右，既满足钣金冲压弯折的工艺要求，也不会在边角处留下过大的装配间隙。实际应用中，这类支架可以安装在桌面下方、弱电箱侧壁、设备机架的空余安装位上，把原本悬空垂吊、散乱堆放的电源适配器规整固定，既减少适配器意外坠落的风险，也能让适配器与安装面之间留出足够的散热间隙，避免适配器长期贴附安装面造成热量堆积，影响供电稳定性。设计过程中优先考虑了钣金加工的工艺可行性，整体结构没有复杂的曲面或多道弯折工序，仅通过两道90度弯折加底部冲孔就能完成成型，不需要额外的焊接或拼接工序，加工成本低、批量生产一致性好，立边与底面的垂直度公差控制在合理范围内，既能保证适配器装入时的顺畅度，也不会因为间隙过大导致适配器在支架内晃动。底部的固定开孔做了沉位设计，安装螺丝拧入后螺丝头不会突出承托面，避免顶到适配器外壳造成磨损，同时开孔的孔径适配M4到M5规格的常规安装螺丝，能兼容大部分墙面、型材、机架的安装固定需求。
