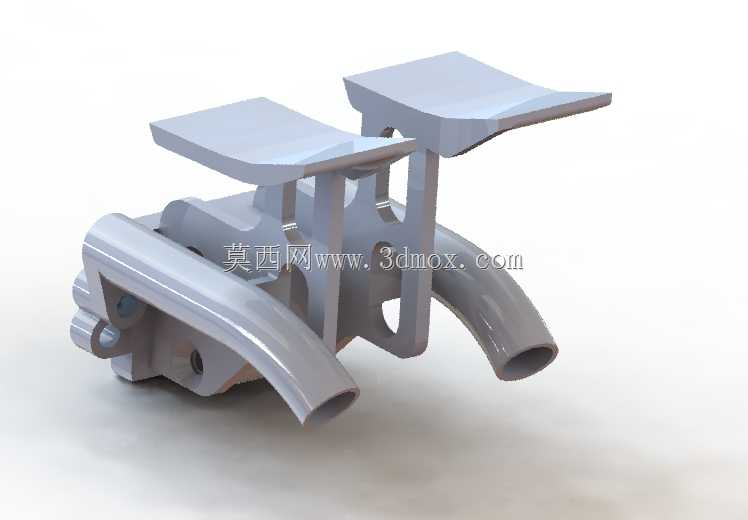

捷豹GTP赛车后翼子板带排气总成结构

这套结构件主要面向1/10比例遥控平跑赛车的改装与复刻场景，适配捷豹经典GTP勒芒赛车的仿真车壳升级需求，核心作用是还原实车尾部空气动力学造型的同时，整合排气尾段的仿真结构，兼顾外观还原度与车壳安装的适配性。从功能层面看，翼子板部分并非单纯的装饰件，其上部的两个扰流小翼片角度经过反复调整，能够在模型车高速行进时梳理尾部乱流，减少车尾升力，提升高速过弯时的尾部抓地稳定性，避免仿真车壳在高转速下出现气流掀动壳身的问题。下部整合的排气结构分为两个版本，弯管版本适配XJR9车型的仿真造型，直管版本适配XJR12车型的外观特征，排气出口的角度与实车保持一致，既可以作为静态展示的细节部件，也能在动态行驶时引导车底气流快速导出，降低车底负压带来的行驶阻力。设计过程中优先考虑了安装边界的适配性，整个部件的安装基准面贴合常规190mm宽度平跑车壳的尾部安装位，预留的三个安装柱位置对应主流房车底盘的车尾壳孔位，不需要额外对车壳进行大面积裁切就能完成固定，翼子板上部的翼片边缘做了0.3mm的圆角处理，避免打印完成后出现锐边易断的问题，同时也还原了实车碳纤维覆盖件的边缘倒角特征。尺寸方面，整个总成横向宽度为82mm，纵向深度为46mm，最高点距离安装基准面的高度为38mm，不会超出常规1/10平跑车壳的尾部外廓，不会和尾翼安装位产生干涉，排气尾管的出口内径为6mm，既保证了外观的仿真比例，也不会因为管壁过薄导致打印件强度不足。结构设计上采用了一体化建模思路，翼子板主体、安装柱、排气尾管之间做了2mm的过渡圆角加强，避免3D打印后出现应力集中断裂的问题，安装柱的直径设计为4mm，能够适配常规的车壳固定卡扣，同时柱体根部做了锥形加强筋，在多次拆装车壳的场景下也不容易出现根部断裂的问题。针对打印适配性，整个部件的壁厚统一设置为1.5mm，既能够满足FDM打印的最小壁厚要求，也不会因为壁厚过大导致部件过重，增加车尾的配重负担，影响整车的前后重量配比，翼片部分的下表面做了0.5mm的下沉加强筋，在不增加整体厚度的前提下提升翼片的抗形变能力，即使发生轻微磕碰也不会出现翼片断裂的情况。实际装车测试中，这套部件和常规PC材质的透明车壳贴合度良好，安装后尾部的接缝间隙控制在0.5mm以内，经过补土打磨后可以做到和车壳完全齐平，喷漆后能够完美还原实车的尾部造型，不管是用于静态展示的收藏级模型制作，还是用于下场竞速的改装车壳，都能满足使用需求。
