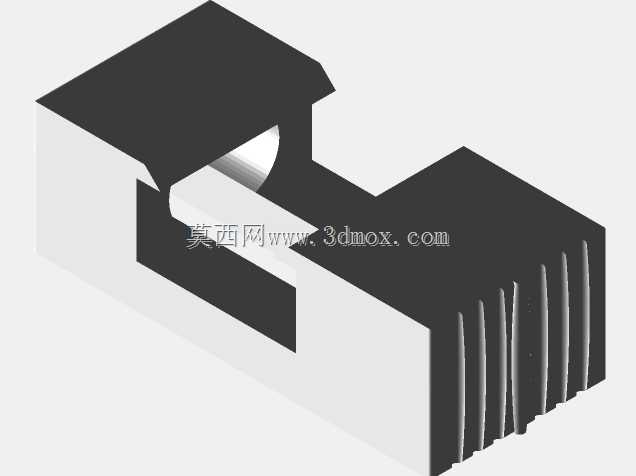

带散热槽的L型卡接式定位连接构件

该构件属于设备装配环节常用的卡接定位类五金件，主要应用在工装夹具快换、自动化线体工位挡停、小型设备模组拼接等需要快速对位卡紧的场景中，日常在电子组装线的治具定位、小型输送线的侧边挡块安装、非标设备的模组快拆结构里都能见到这类构件的身影，相比螺栓紧固的连接方式，这类卡接构件不需要额外工具就能完成对位安装，能大幅缩短设备调试、模组更换的停机时间。从结构设计来看，整体采用L型弯折布局，一侧设置内凹的卡接槽，槽边做了斜向导入倒角，安装时可以顺着倒角滑入配对的卡接凸台，不需要完全精准对位就能完成卡合，卡接到位后槽内的直面贴合面能承受横向的剪切力，避免连接后出现松脱移位；另一侧的外表面设计了平行排布的竖向散热槽，这部分结构主要针对设备运行中局部发热的安装场景，比如靠近驱动电机、发热电气元件的安装位，散热槽能增大构件与空气的接触面积，把接触位置传导过来的热量快速散出，避免长期高温下构件出现形变，影响卡接精度。设计阶段首先要匹配安装边界的尺寸要求，L型的两个垂直边的厚度需要根据承受的载荷计算，卡接槽的深度要控制在配对凸台厚度的三分之二左右，既保证卡合后不会轻易脱出，又不会因为槽深过大导致构件整体结构强度下降；散热槽的槽宽和槽间距需要兼顾散热效率和结构刚性，槽宽过窄容易积灰影响散热效果，槽间距过小会削弱侧边的结构强度，在承受侧向冲击力时容易出现断裂。实际使用中，这类构件的安装面需要做平面度处理，卡接槽的内贴合面要保证粗糙度要求，避免长期反复拆装后出现磨损导致卡接间隙变大，构件的边角位置都做了小倒角处理，避免安装过程中划伤操作人员或者配对的零部件。在不同的应用场景里，这类构件的尺寸可以根据实际安装空间调整，卡接槽的位置也可以根据配对部件的凸台位置做偏移设计，但核心的斜角导入、直面卡紧、侧边散热的结构逻辑保持不变，既满足快速拆装的使用需求，又能适应有一定发热的安装环境，兼顾了安装效率和长期使用的稳定性。
